製品概要
機能と利点

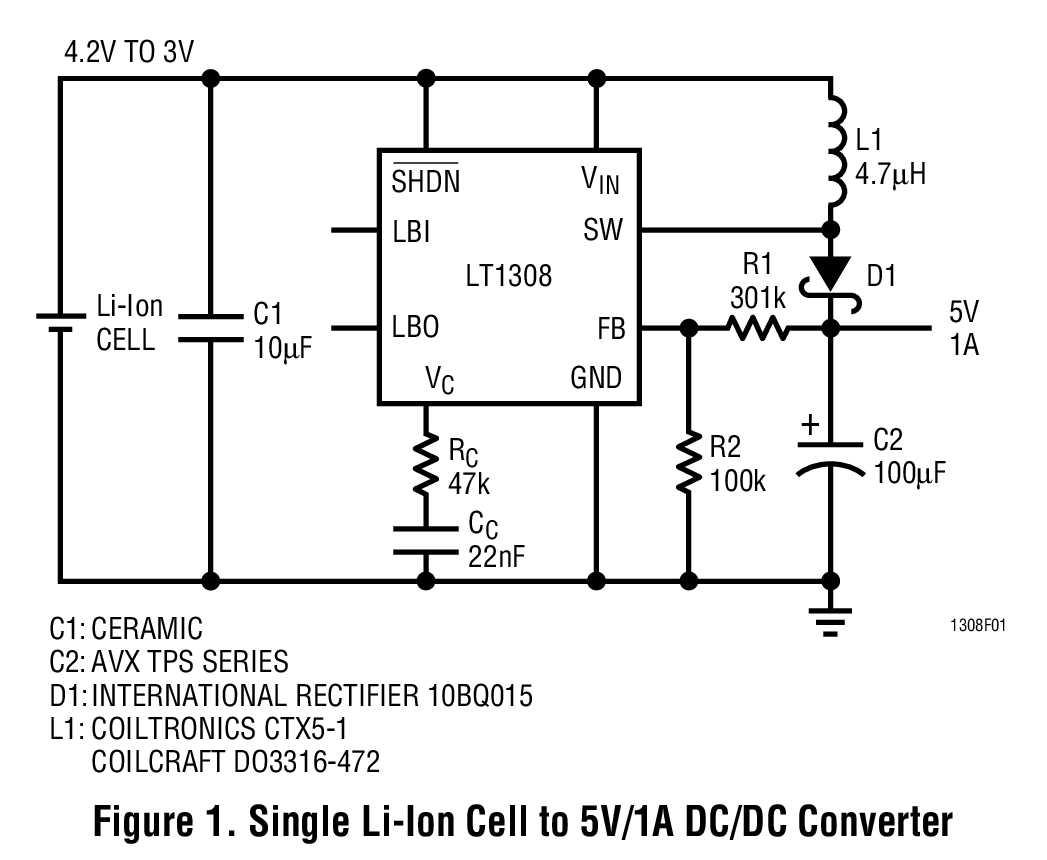

- Li-Ion 1セルから5V/1Aを供給
- NiCd 1セルから3.3V/300mAを供給
- 低消費電流:100μA
- 最小1V のVIN で動作
- 固定周波数動作：600kHz
- 電流モードPWMで出力リップルを低減
- 最大負荷での起動を保証
- 低シャットダウン電流：3μA
- 低バッテリ・コンパレータ
- 軽負荷で自動バースト・モード™動作
- 低VCESATスイッチ：2Aで300mV
製品概要

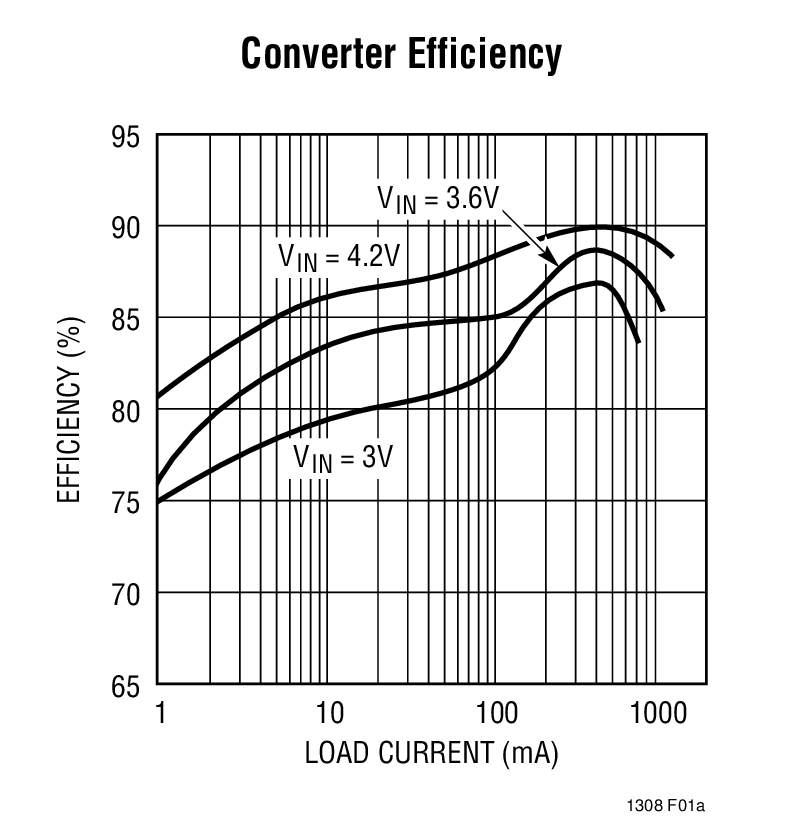

LT1308 はマイクロパワー固定周波数昇圧DC/DC コンバータで、最小1Vの入力電圧で動作します。LT1308はLi-Ion 1セルから5V/1Aを供給でき、軽負荷時の省電力バースト・モード動作も可能です。1mA～1Aの広い負荷範囲で高効率が維持されます。
このデバイスは、200mVリファレンス付きバッテリ電圧低下検知器を内蔵し、シャットダウン時の消費電流は5μA以下です。無負荷時の消費電流は100μAで、内部NPNパワースイッチは2Aの電流を処理し、電圧低下は300mVです。

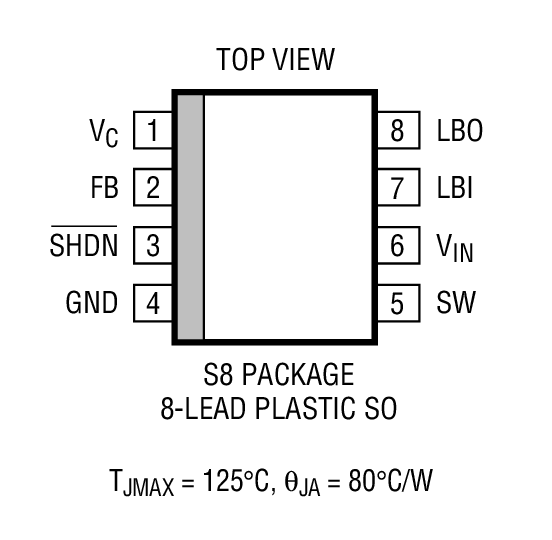

600kHz高周波数スイッチングにより、小型表面実装型部品を使用できます。 LT1308の電流モード・アーキテクチャにより、負荷およびラインの変動に対して高速応答を実現できます。このデバイスは8ピンSOパッケージで供給されます。
| Features | |
| LT1308 | Not Recommended For New Designs |
| LT1308A | Improved Transient Response, Burst Mode |
| LT1308B | Improved Transient Response, Burst Mode Disabled |
アプリケーション
- GSM 端末
- デジタル・カメラ
- アンサーバック・ページャ
- コードレス電話
- DECT 電話
- GPS レシーバ
- バッテリ・バックアップ電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1308A
LT1308B
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1308CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1308CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1308IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1308IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R303 Reliability Data |
