製品概要

機能と利点

  • 2V入力から5V・200mAを出力
  • 1.8Vの最小電源電圧

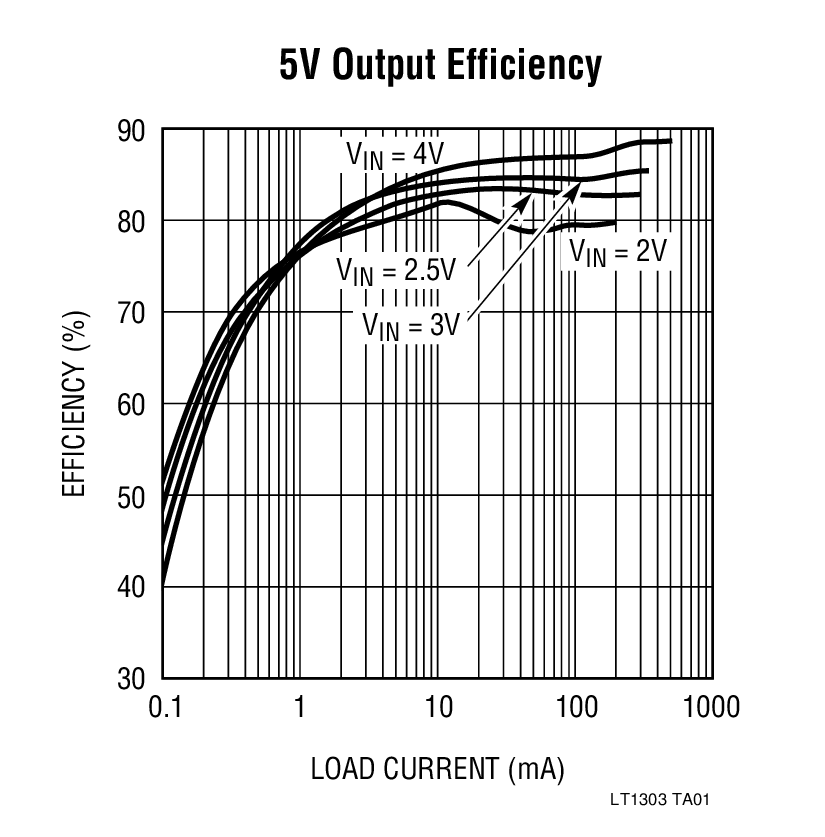

  • 最大効率: 88%
  • 静止電流: 120μA
  • 低バッテリ電圧検出器
  • VCESAT スイッチ: 170mV@1A(TYP)
  • 低コストの表面実装インダクタ使用可能

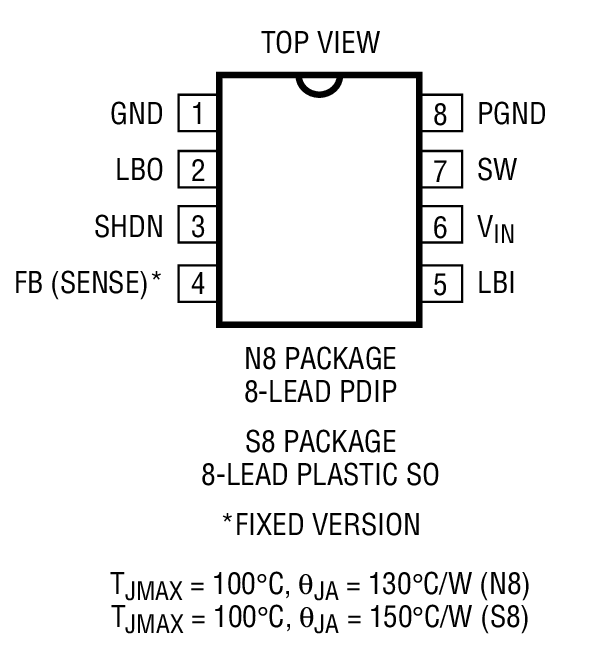

  • 8ピンPDIPまたはSOパッケージ

製品概要

LT1303/LT1303-5は、マイクロパワーのステップアップ型高効率DC/DCコンバータで、バースト・モード動作を使用しています。これらのコンバータは、小型の低電圧バッテリ動作システムで使用するのに最適です。LT1303-5は1.8V~5Vの入力電圧を受け入れて、安定化された5V電圧に変換します。LT1303は最大25Vの出力電圧を供給可能な可変バージョンです。バッテリからわずか120μAだけの静止電流が流れますが、この電流はシャットダウン・ピンによってさらに10μAまで減少します。低バッテリ電圧検出器は、入力電圧がプリセット・レベル以下に低下すると“L”になるオープン・コレクタ出力を提供します。内蔵NPNパワー・スイッチの飽和電圧は、1Aのスイッチ電流時に170mVと低くなっています。LT1303/LT1303-5は8ピンPDIPまたはSOパッケージで供給され、ボード・スペースが少なくてすみます。

これより高い出力電流が必要な場合は、LT1305またはLT1302をご検討ください。


アプリケーション

  • ELパネル・ドライバ

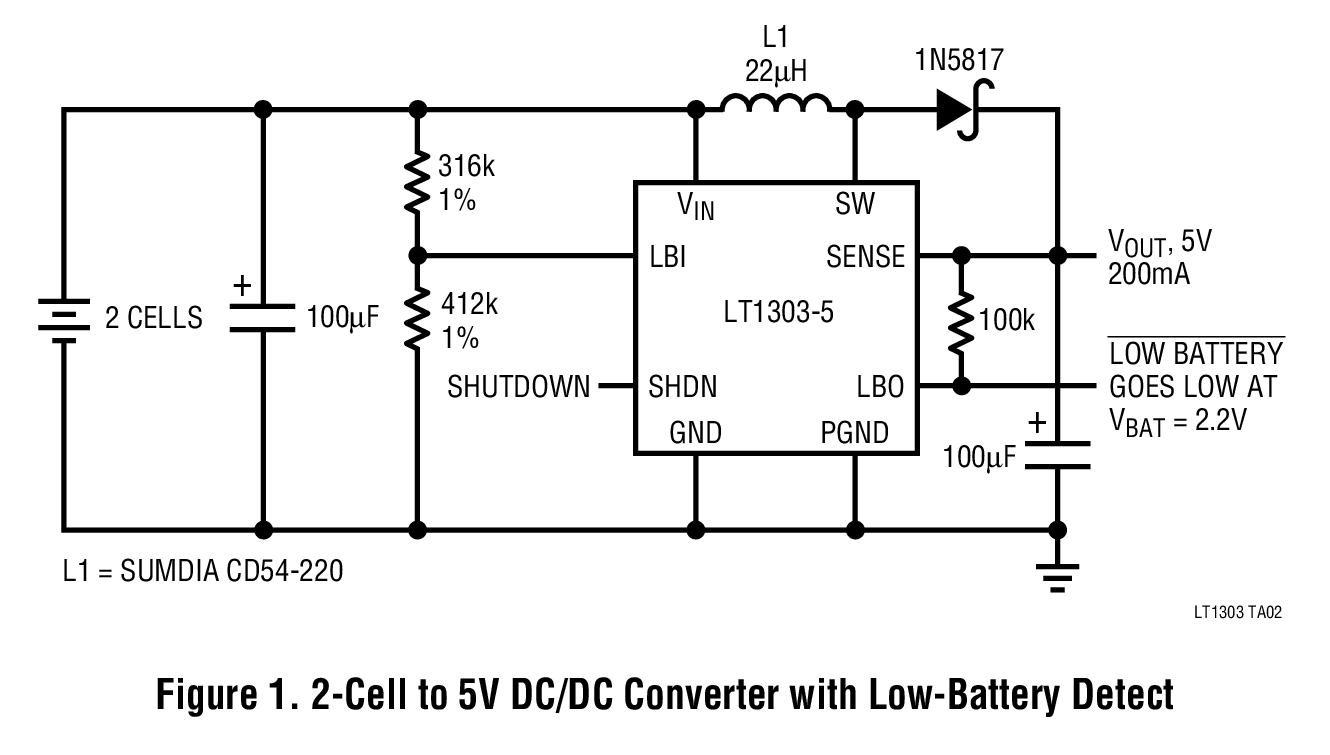

  • 2個および3個のセルから5Vへの変換
  • パームトップ・コンピュータ
  • 携帯用計測器
  • バーコード・スキャナ
  • PDA
  • ワイヤレス・システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1303
LT1303-5
