特長
- 2V電源から5V/220mA出力
- 1.8Vの最小電源電圧

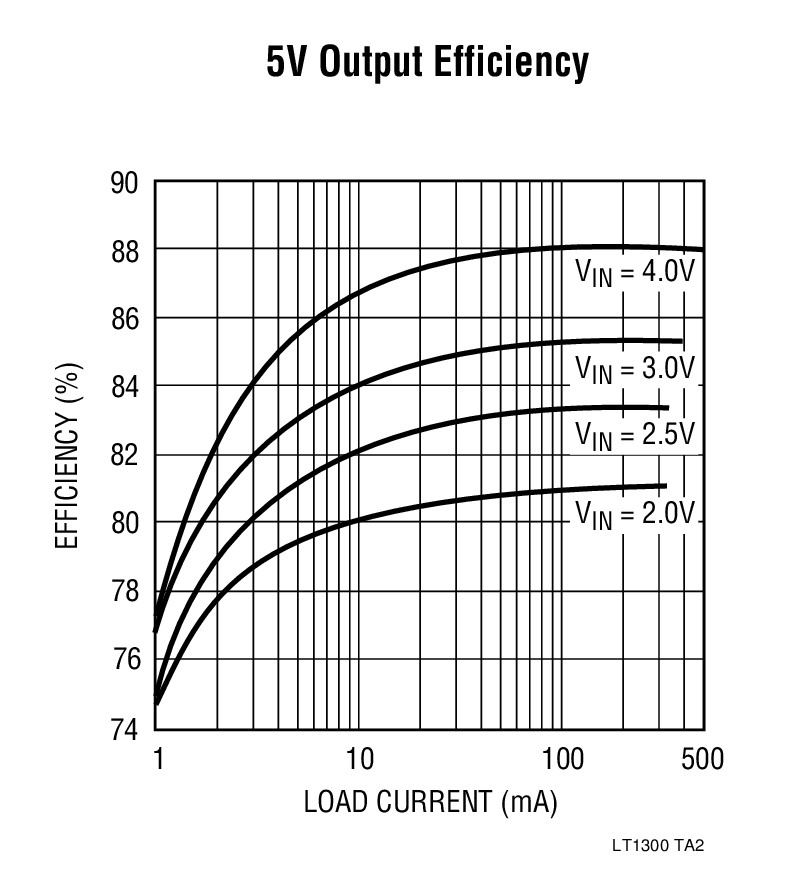

- 最大効率88%
- 低インダクタ使用可能: 10μH
- 120μAのスイッチオフ時消費電流
- 10μAのシャットダウン時消費電流
- プログラム可能な3.3Vまたは5V出力
- ILIMピンにより最大スイッチ電流をプログラム可能
- 低VCESATのスイッチ: 1A、170mV(TYP)
- 低コストの表面実装インダクタを使用可能

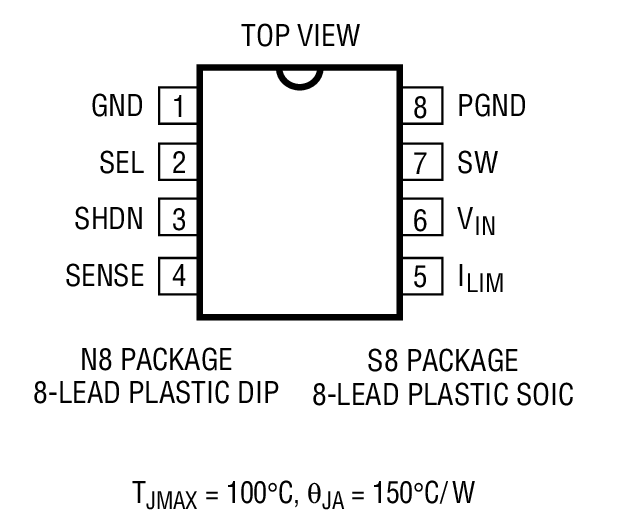

- 8ピンDIPまたはSOICパッケージ

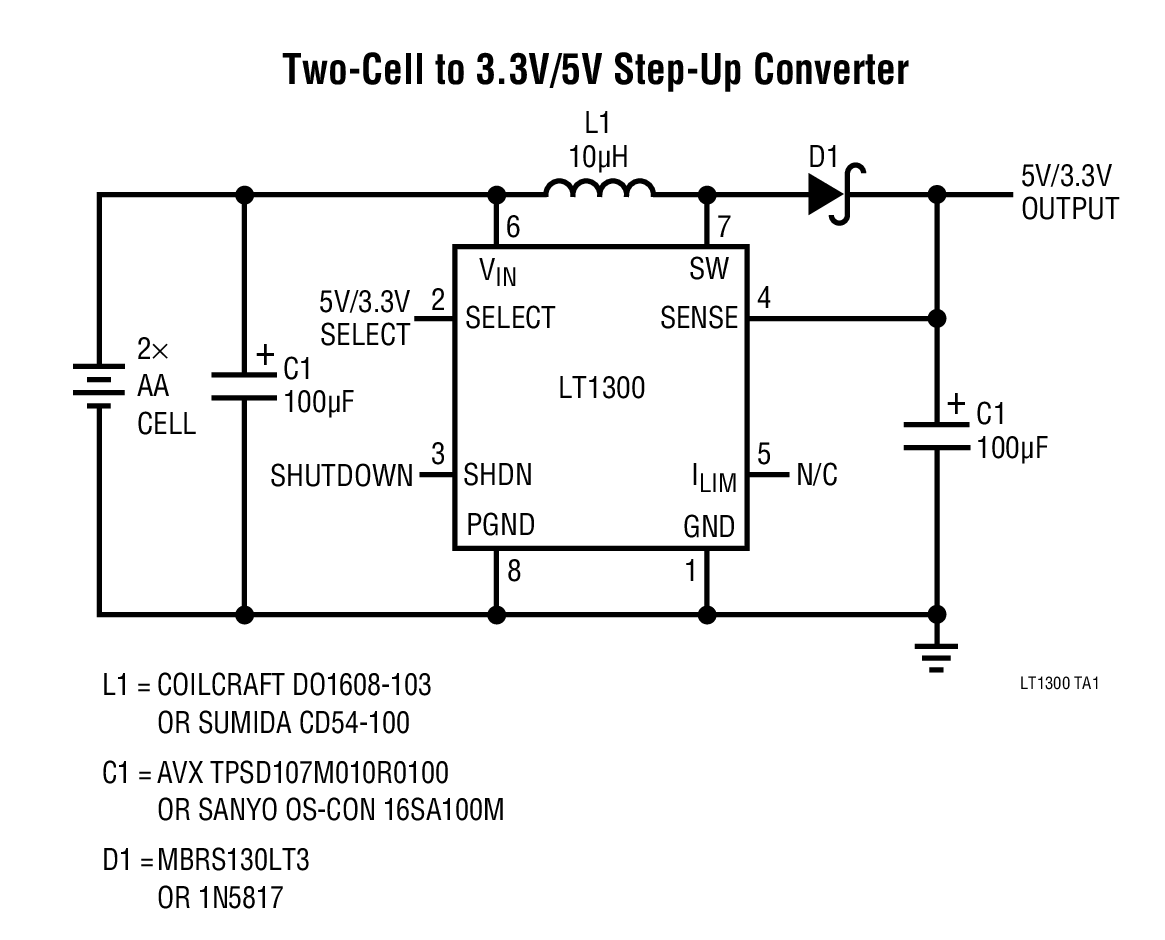

LT1300はバースト・モード動作を利用したマイクロパワーのステップアップDC/DCコンバータです。このデバイスは直列2本の電池入力から5Vまたは3.3Vを供給することができます。出力電圧を5Vまたは3.3Vにプログラムするためのロジック制御入力ピンと、120μAのスイッチオフ時消費電流を10μAに低減するシャットダウン・ピンを備えています。内蔵パワー・スイッチの飽和電圧は、1Aのスイッチ電流で170mVと低く、従来のデザインの1/4になっています。155kHzの内部発振器を備えているため、非常に小形の表面実装インダクタやコンデンサを使用することが可能です。1.8V入力で動作が保証されています。そのため、バッテリからより多くのエネルギーを引き出すことができ、動作寿命が長くなります。ILIMピンは、1本の抵抗で最大スイッチ電流をプログラムするのに使用できるため、軽負荷のアプリケーションではさらに低コストの小さなインダクタを使用できます。LT1300は8ピンSOICパッケージで供給されるため、ボード上で占有する面積が少なくてすみます。5V/12Vの選択可能出力のステップアップ・コンバータについては、LT1301を参照してください。また、さらに大きな出力電力が必要な場合は、LT1302を参照してください。
アプリケーション
- パームトップ・コンピュータ
- 携帯用機器
- バーコード・スキャナ
- DC/DCコンバータ・モジュールの置換え
- バッテリ・バックアップ電源
- パーソナル・デジタル・アシスタント
- PCMCIAカード
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1300
資料
Filters
1つが該当
アプリケーション・ノート
2
仕様に関するお知らせ
1
信頼性データ
1
232.11 K
デザイン・ノート
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
信頼性データ 1
アプリケーション・ノート 2
デザイン・ノート 1
仕様に関するお知らせ 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT1300CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) |
|
|
LT1300CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) |
|
|
LT1300CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
|
