  5. LT1260


製品概要

機能と利点

  • バンド幅: 90MHz(±5V)
  • 0.1dB利得平坦性: > 30MHz
  • シャットダウンで完全オフ、電源電流0μA
  • 高スルーレート: 1600V/μs
  • 広い電源電圧範囲: ±2V(4V)~±15V(30V)
  • 出力電流: 60mA
  • 低電源電流: 5mA/アンプ
  • 微分利得エラー: 0.016%
  • 微分位相エラー: 0.075°
  • 高速ターンオフ時間: 100ns
  • 高速ターンオフ時間: 40ns

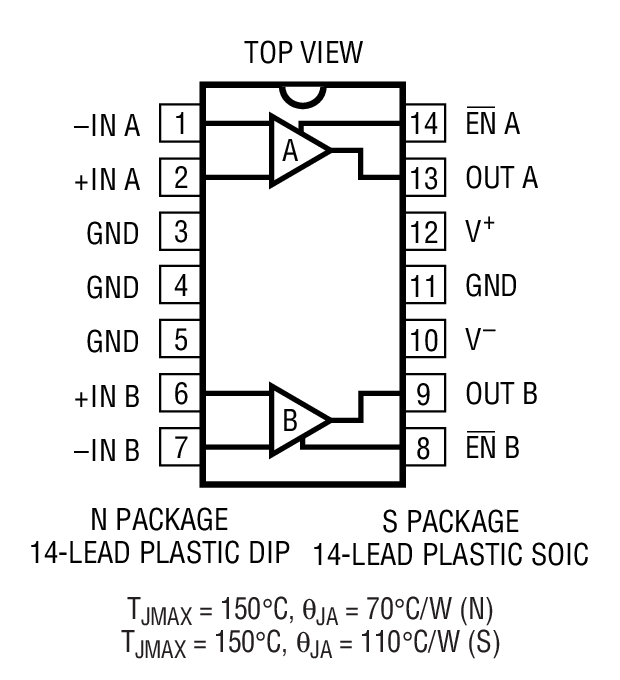

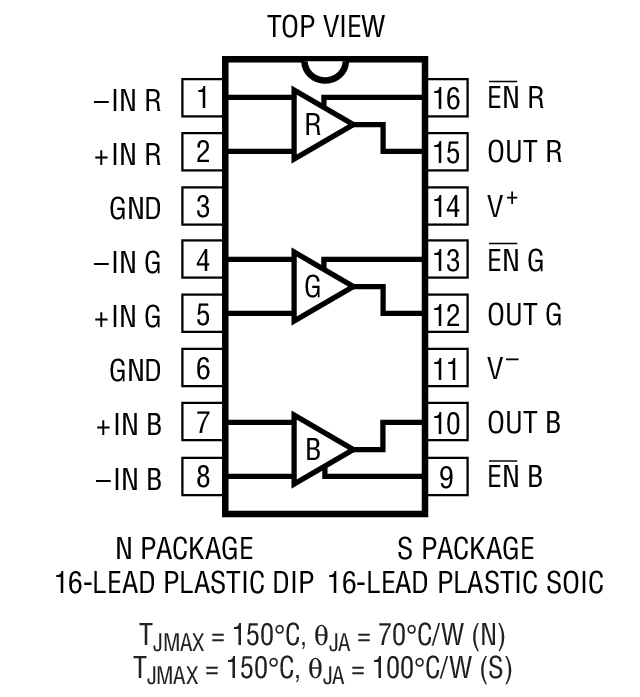

  • 14ピンおよび16ピン狭幅SOパッケージ

製品概要

LT1259は、それぞれがシャットダウン・ピンを備えた2つの独立した130MHzの電流帰還型アンプを内蔵しています。これらのアンプは優れたリニアリティを実現しながら、ケーブルや他の低インピーダンス負荷をドライブするように設計されています。LT1260はトリプル・バージョンで、特にRGBビデオ・アプリケーションに適しています。これらのアンプは、単一5V~±15Vのあらゆる電源で動作し、アクティブ時に1アンプあたりわずか5mAの電流しか消費しません。

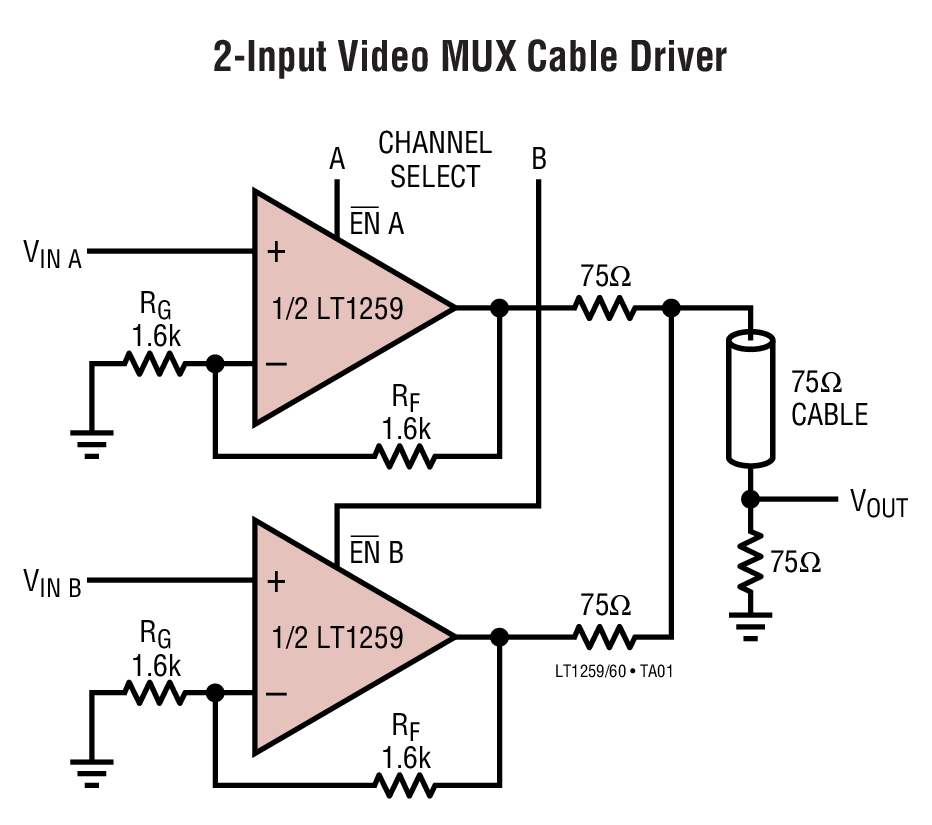

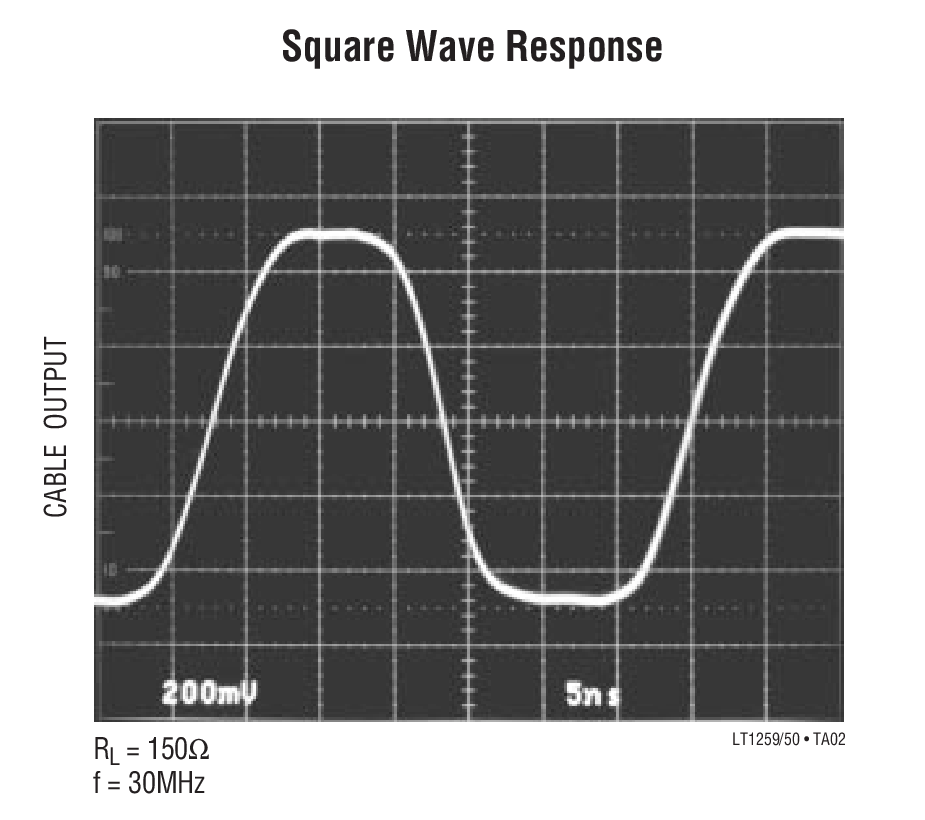

シャットダウン時には、LT1259/LT1260アンプは、消費電流がゼロになり、出力は高インピーダンスになります。完全な2入力RGB MUXおよびケーブル・ドライバを構築するのに2個のLT1260しか必要ありません。これらのアンプはわずか100ns以内にターンオンし、40ns以内にターンオフするため、スペクトラ拡散アンプやポータブル機器アプリケーションに最適です。

LT1259/LT1260アンプは、リニアテクノロジー独自のコンプリメンタリ・バイポーラ・プロセスを使用して製造されています。


アプリケーション

  • RGBケーブル・ドライバ
  • スペクトラム拡散アンプ
  • MUXアンプ
  • コンポジット・ビデオ・ケーブル・ドライバ
  • ポータブル機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
