製品概要

機能と利点

  • 低コスト
  • 電流帰還型アンプ
  • 微分利得エラー(RL=150Ω、VS=±5V): 0.01%
  • 微分位相エラー(RL=150Ω、VS=±5V): 0.09°
  • 0.1dB利得平坦性: 30MHz
  • バンド幅(±5V): 100MHz
  • 電源電圧範囲: ±2V(4V)~±14V(28V)
  • 低消費電力: 85mW/アンプ(±5V)

製品概要

LT1252はビデオ・アプリケーション用の低コストの電流帰還型アンプです。LT1252は、ケーブルやフィルタなどの低インピーダンス負荷をドライブするのに最適です。これらのアンプは、バンド幅が広くスルーレートが高いため、PCやワークステーション間でRGB信号を容易にドライブできます。LT1252は直線性が優れているため、コンポジット・ビデオのドライブに理想的なICです。

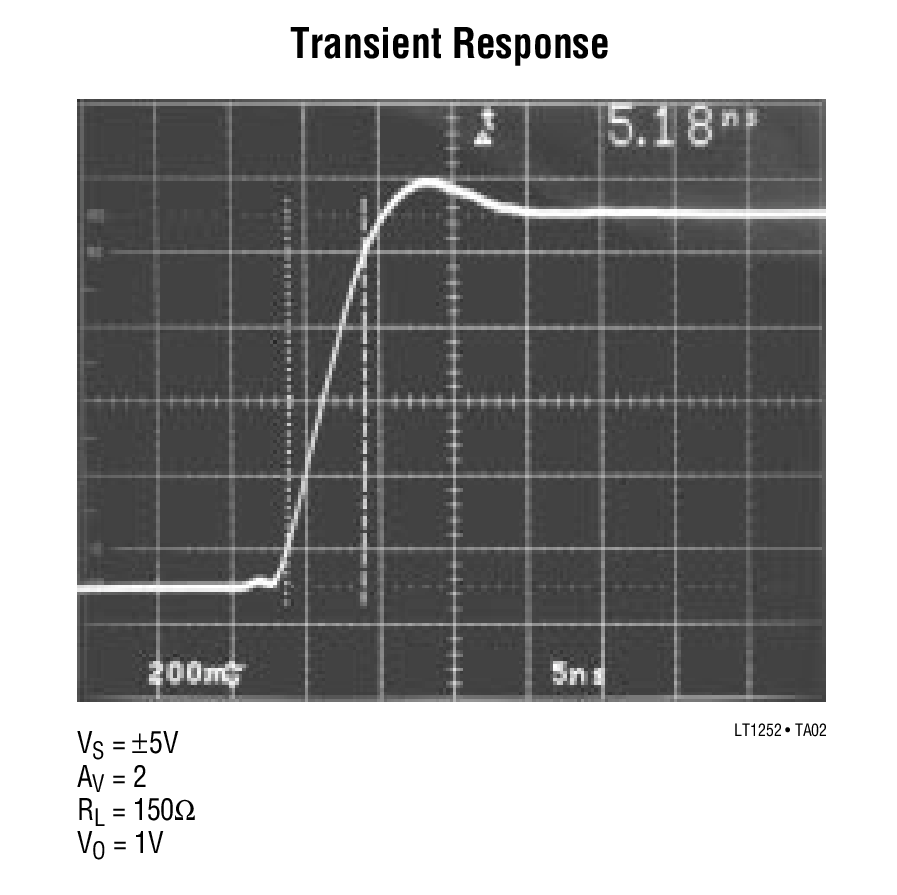

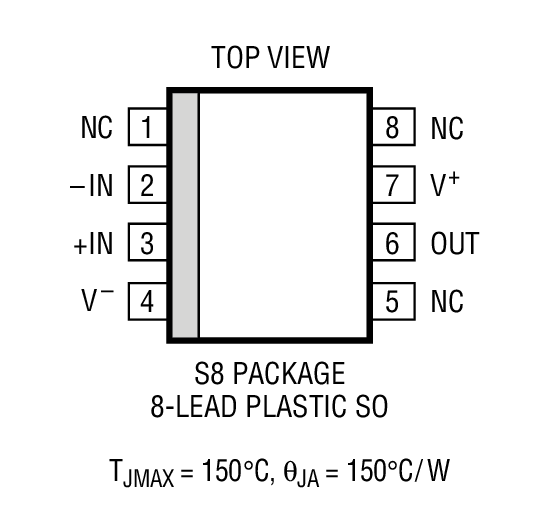

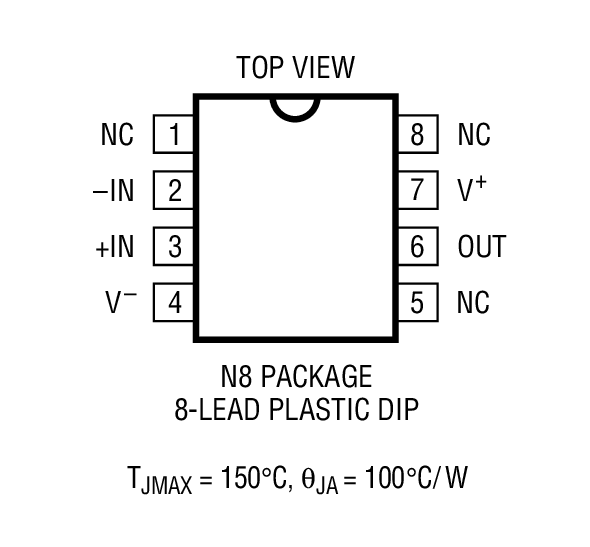

LT1252は8ピンDIPおよびS8表面実装パッケージで供給されます。より高い性能およびシャットダウン機能が必要な場合は、LT1227のデータ・シートを参照してください。また、類似性能をもつデュアルおよびクワッド・アンプについては、LT1253/LT1254のデータ・シートを参照してください。


アプリケーション

  • RGBケーブル・ドライバ
  • コンポジット・ビデオ・ケーブル・ドライバ
  • IF段でのゲイン・ブロック
