製品概要
機能と利点
- 高精度な直線利得制御： ±1%(TYP)、±3%(MAX)
- 温度変動のない利得
- 広いバンド幅： 40MHz
- 高スルーレート： 300V/μs
- 高速制御パス： 10MHz
- 低制御フィードスルー： 2.5mV
- 高出力電流： 40mA
- 低出力ノイズ
- 45nV/√Hz(AV=1)
- 270nV/√Hz(AV=100)
- 低歪み： 0.01%
- 広い電源電圧範囲： ±2.5Vから±15V
- 低消費電流： 13mA
- 低差動利得、低差動位相： 0.02%、0.02°
製品概要
LT1251/LT1256は、2入力、1出力の40MHz電流帰還アンプで、各入力が出力に影響を及ぼす量を設定するリニア制御回路を備えています。これらのデバイスによって、高性能の電子的に制御された可変利得アンプ、フィルタ、ミキサ、およびフェーダを実現できます。必要な外付け部品は、電源バイパス・コンデンサと帰還抵抗だけです。両方のデバイスとも±2.5V(または単一5V)から±15V(または単一30V)電源で動作します。
デバイス間の変動を最小にするためにウェーハ・ソート時に絶対利得精度が調整されています。また、回路は完全に温度補償されています。
LT1251は、ゼロおよびフルスケール付近で正確な制御信号が不要な回路を備えています。2%未満または98%を越える制御信号に対しては、LT1251は1つの入力を完全にオフに設定し、もう1つの入力を完全にオンに設定します。これによって、制御信号のオフセットや利得誤差に起因するオフ・チャネルのフィードスルーがなくなるため、フェーダ・アプリケーションに最適です。

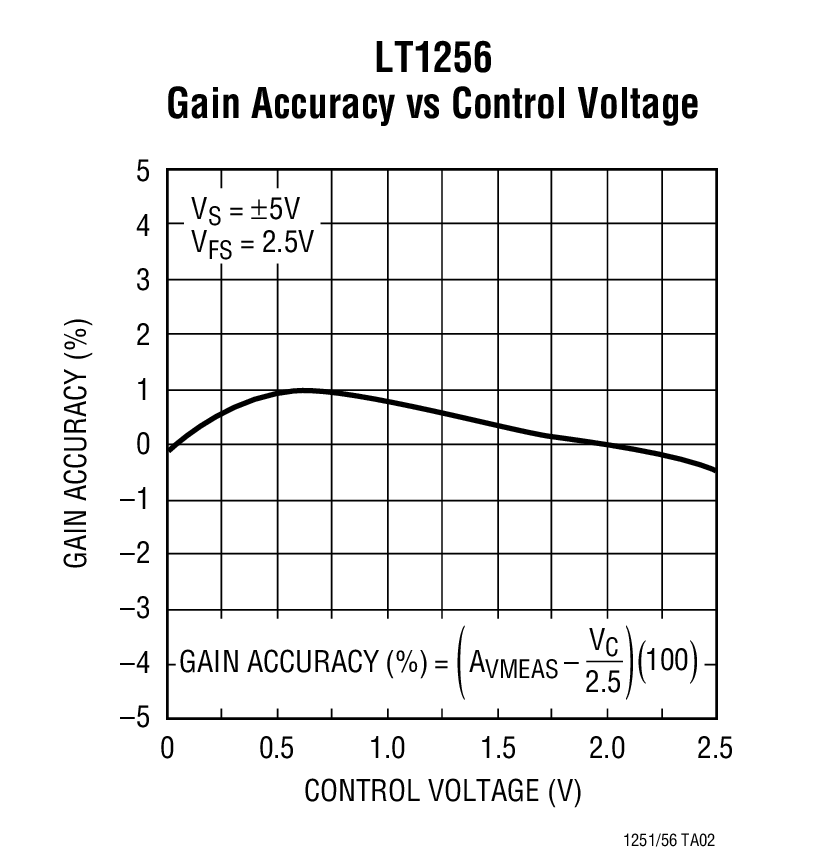

LT1256は、このようなオン/オフ機能を備えておらず、全制御範囲にわたって直線的に動作します。20dB以上の直線的な制御範囲が必要なアプリケーションにはLT1256を推奨します。
アプリケーション
- コンポジット・ビデオ利得制御
- RGB、YUVビデオ利得制御
- ビデオ・フェーダ、キーヤー
- γ補正アンプ
- オーディオ利得制御、フェーダ
- 乗算器、変調器
- 電子的に調整可能なフィルタ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1251
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

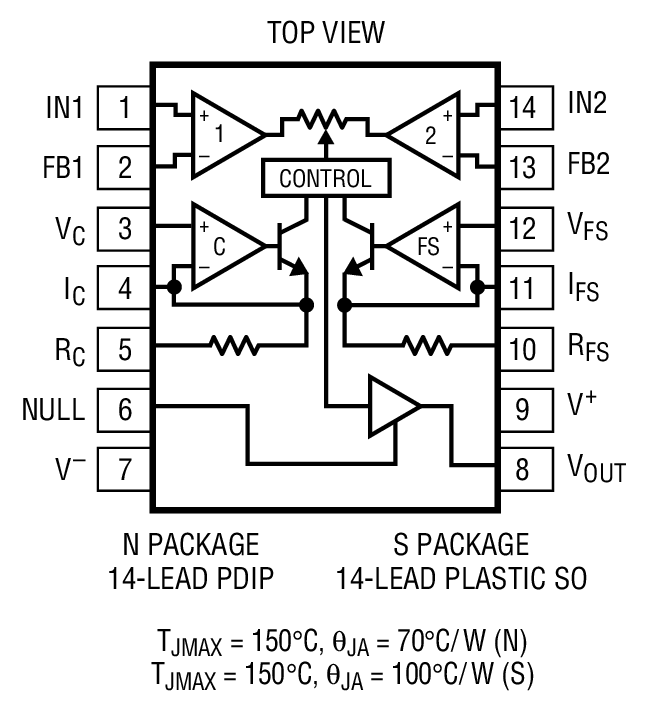

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1251CN#PBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead PDIP (Narrow 0.3 Inch) | |
| LT1251CS#PBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead SOIC (Narrow 0.15 Inch) | |
| LT1251CS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R164 Reliability Data |
