製品概要

機能と利点

  • ユニティゲインで安定動作
  • ゲインバンド幅 45MHz
  • スルーレート 400V/μs
  • DC利得 7V/mV(RL=500Ω)
  • 最大入力オフセット電圧 2mV
  • 最少出力電圧振幅(RL=500Ω) ±12V
  • 電源電圧範囲 ±2.5V~±15V
  • 消費電流 7mA

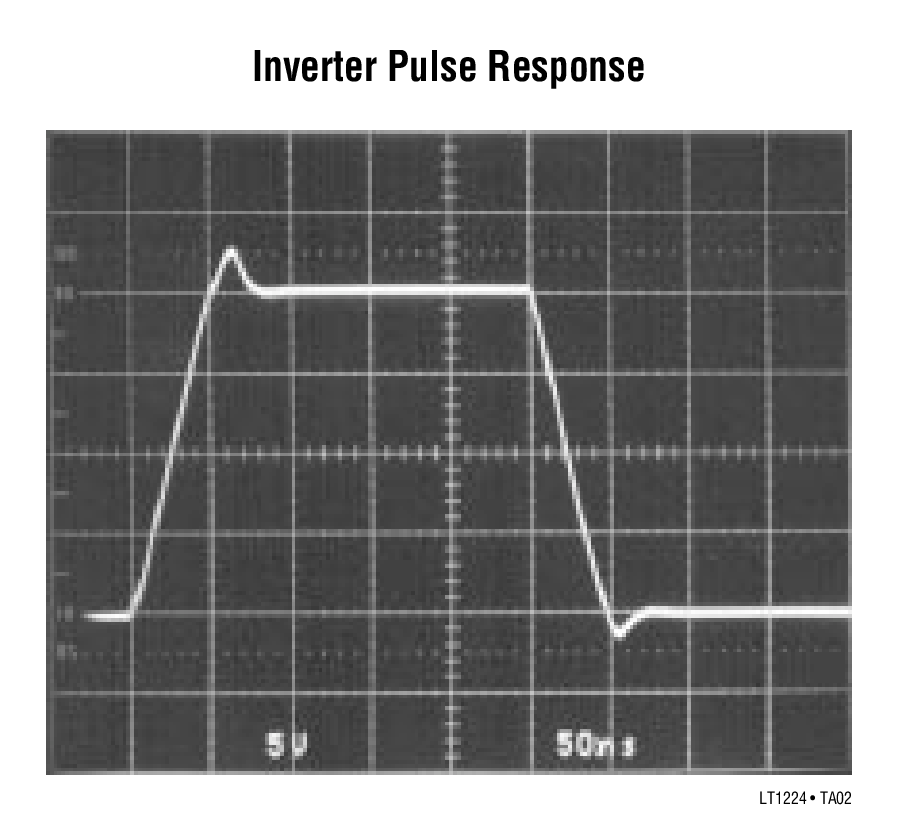

  • セトリング時間 90ns(0.1%、10Vステップ)
  • あらゆる容量性負荷をドライブ可能

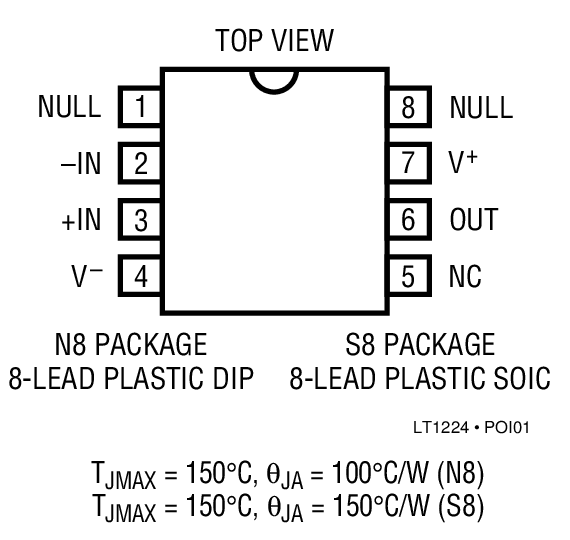

製品概要

LT1224は優れたDC特性を備えた高速オペアンプで、同等のバンド幅およびスルーレートを持った他のアンプと比較しても、優れたオフセット電圧および高い利得を備えています。LT1224はシングルゲインステージで優れた高速セトリング特性を備えていますので、データアクイジションシステムには最適なデバイスとなっています。出力は±15V電源電圧で500Ω負荷を±12Vでドライブすることができ、±5V電源では150Ω負荷を±3Vでドライブすることができます。LT1224は大きな容量性負荷をもドライブすることできますので、バッファおよびケーブルドライブのような応用に最適です。

LT1224はリニアテクノロジーのアドバンストバイポーラ・コンプリメンタリプロセスを使用した高速・高性能アンプファミリの1つです。


アプリケーション

  • 広帯域アンプ
  • バッファ
  • アクティブフィルタ
  • ビデオおよびRFアンプ
  • ケーブルドライバ

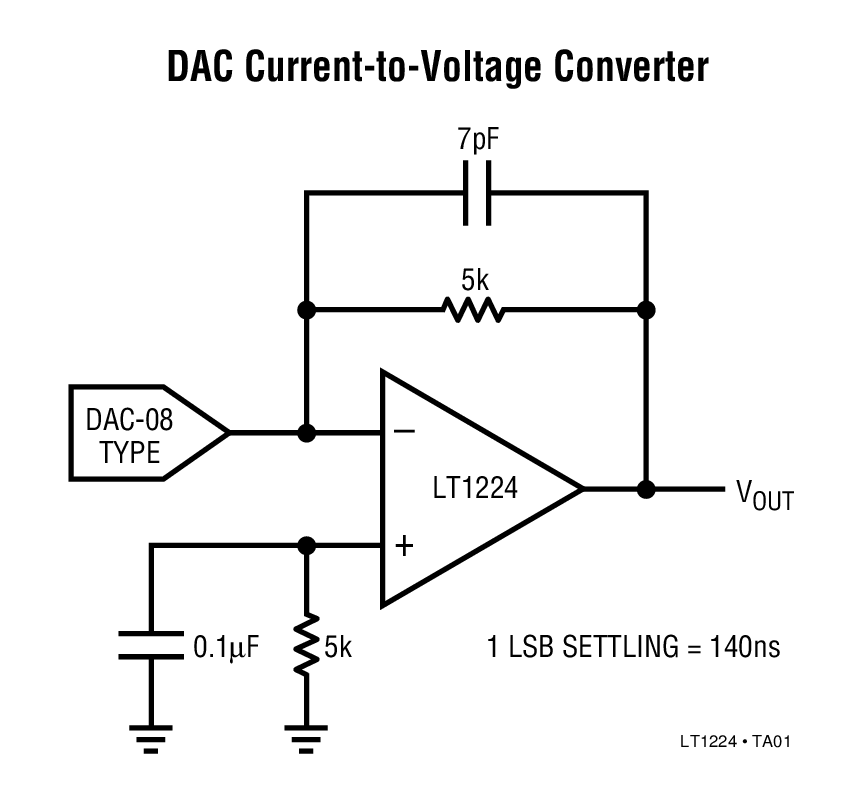

  • データ・アクイジション・システム
