製品概要
機能と利点
- 利得帯域幅積 500MHz
- 10倍以上の利得で安定動作
- スルーレート 200V/μs
- 入力電圧ノイズ：3nV/√Hz
- C-Load™オペアンプ
- 外部位相補償ピン
- 最大入力オフセット電圧：300μV
- 最大入力バイアス電流 300nA
- 最大入力オフセット電流 300nA
- 500Ω負荷での最小出力振幅：±12V
- 最少DC利得(RL=500Ω)：100V/mV
- セトリング時間(0.1%)：75ns(10Vステップ)
- セトリング時間(0.01%)：120ns(10Vステップ)
- 微分利得：0.4%、AV=2、RL=150Ω
- 微分位相：0.1°、AV=2、RL=150Ω
製品概要
H（メタルキャン）、J（セラミック）、K（メタルキャン）パッケージではすでに廃品になっています。

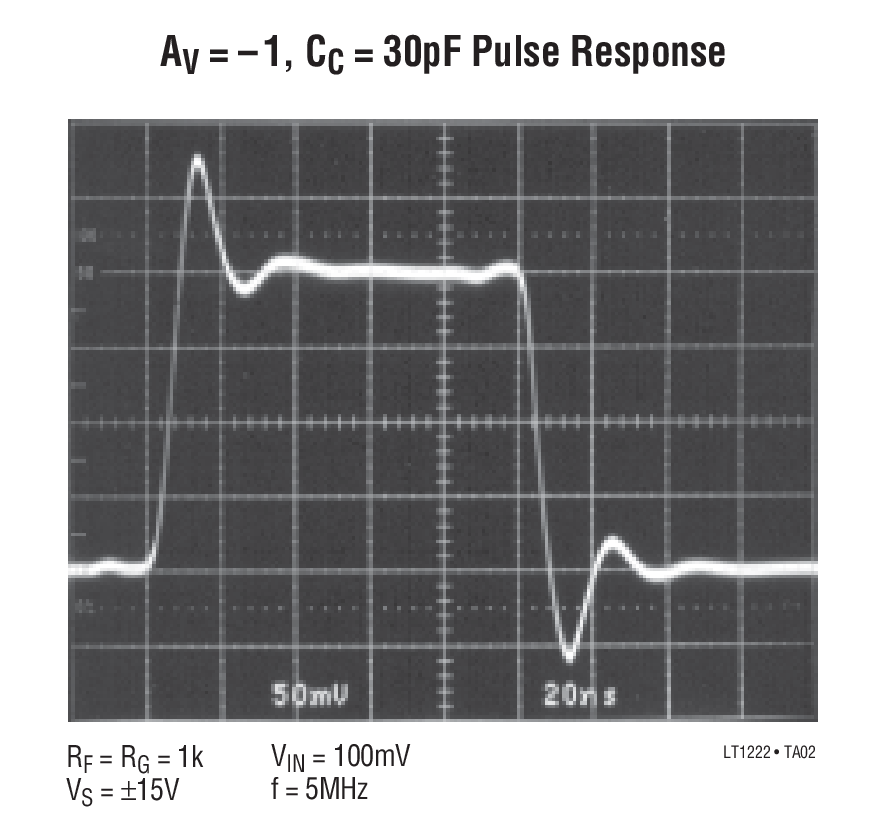

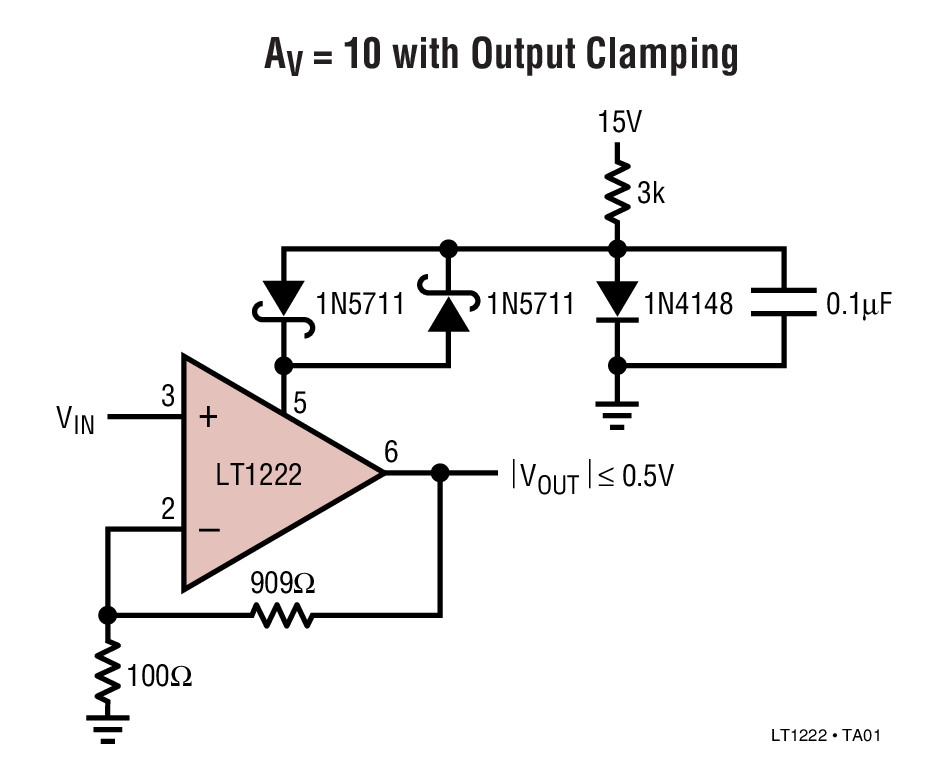

LT1222は優れたDC特性を持った低ノイズの高速オペアンプです。LT1222は低い入力オフセット電圧、低い入力バイアス電流、低ノイズで、同等の帯域幅・スルーレートを持った他のアンプより優れたDC特性を持っています。内部は高速で高精度を実現するために、最適なDC利得特性を備えた回路構成をとたシングルゲインステージとなっています。LT1222は位相補償をしないで10倍以上の利得で安定に動作しますが、閉ループ利得とバンド幅およびスルーレートとのトレードオフとして、外部からの位相補償も可能です。位相補償ノードは出力スイングをクランプすることにも使用することができます。高い利得および高速セトリング・タイムを備えていますので、データアクイジション・システムには最適です。また、大きな容量性負荷を駆動する能力をも備えていますので、バッファ、またはケーブルドライバとしての応用にも適しています。
LT1222はリニアテクノロジーのアドバンスト・バイポーラ・コンプリメンタリ・プロセスを使用した最初の高速・高性能オペアンプファミリのひとつです。ユニティ、ゲインではLT1220を、4倍以上の利得ではLT1221をご使用ください。
アプリケーション
- 広帯域アンプ
- バッファ
- アクティブ・フィルタ
- ビデオ・RFアンプ
- ケーブルドライバ
- 8、10、12ビットデータアクイジション・システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R164 Reliability Data3/23/2018
-

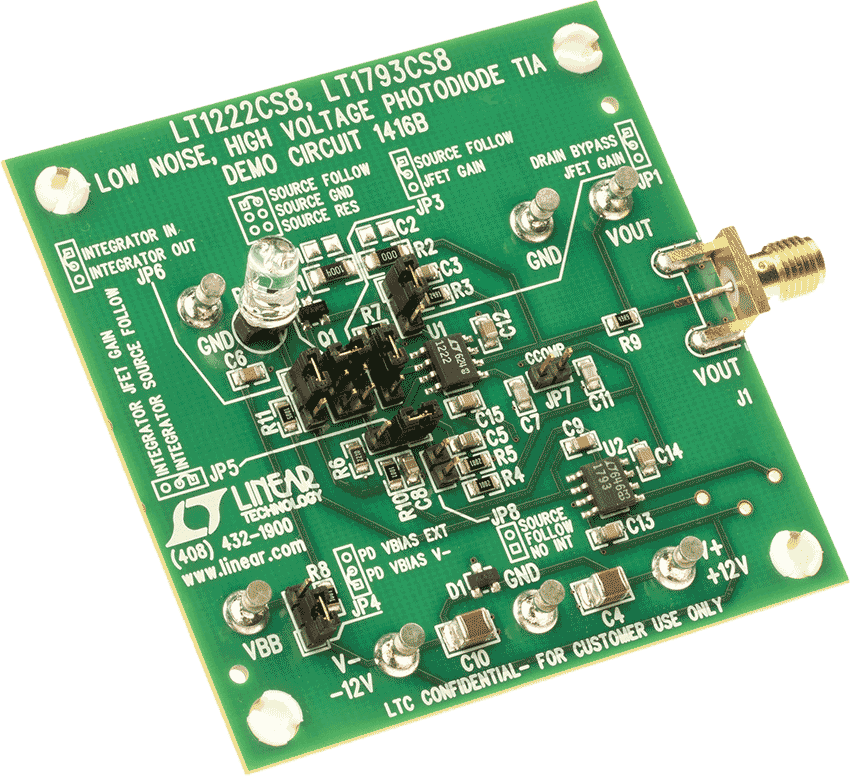

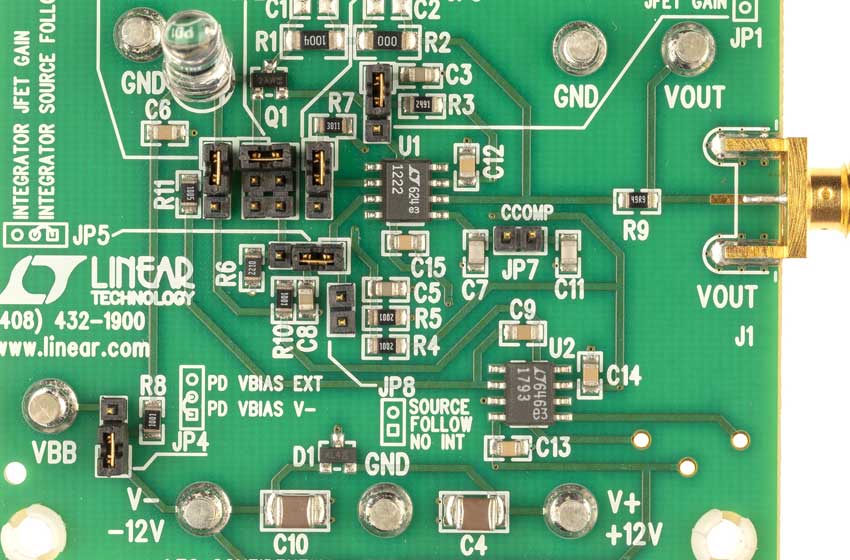

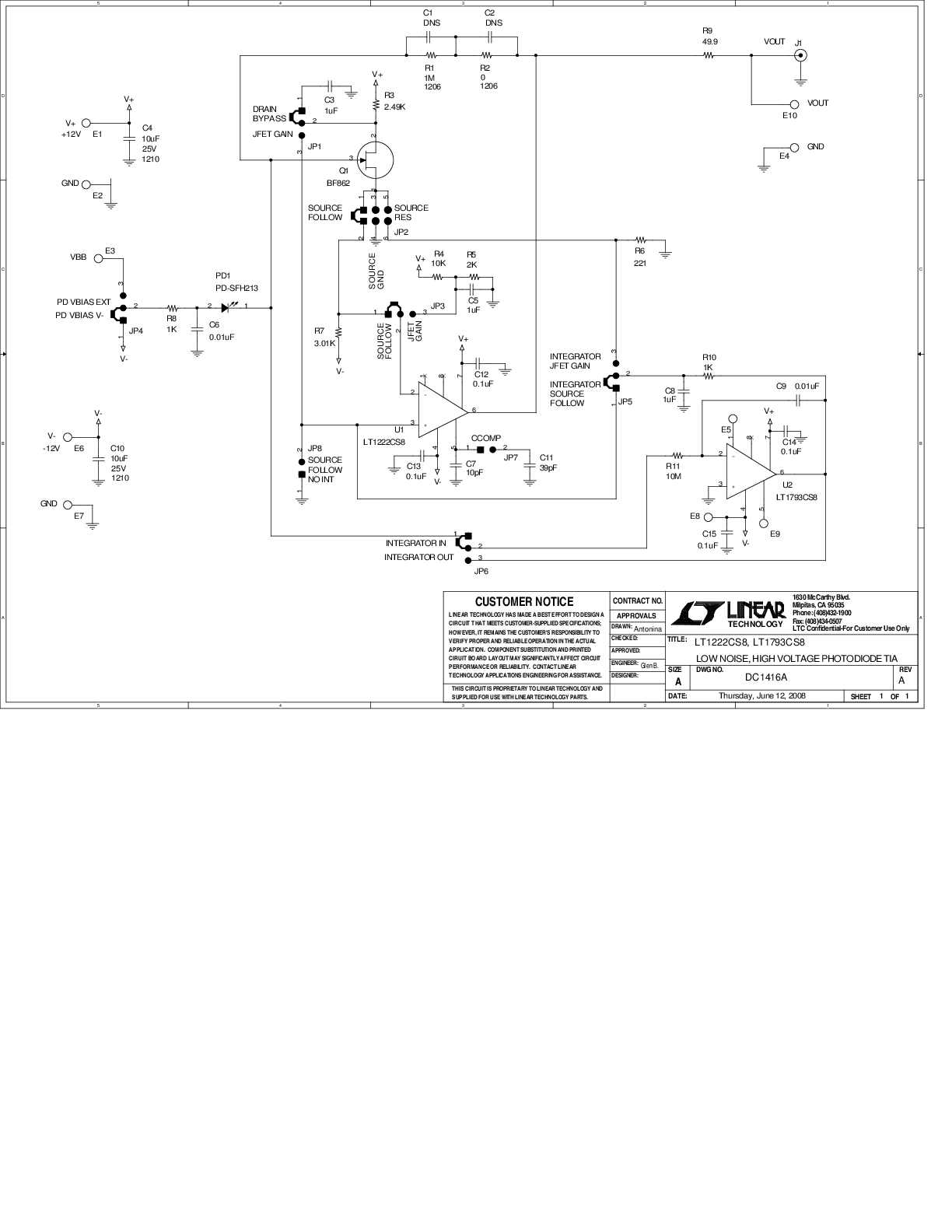

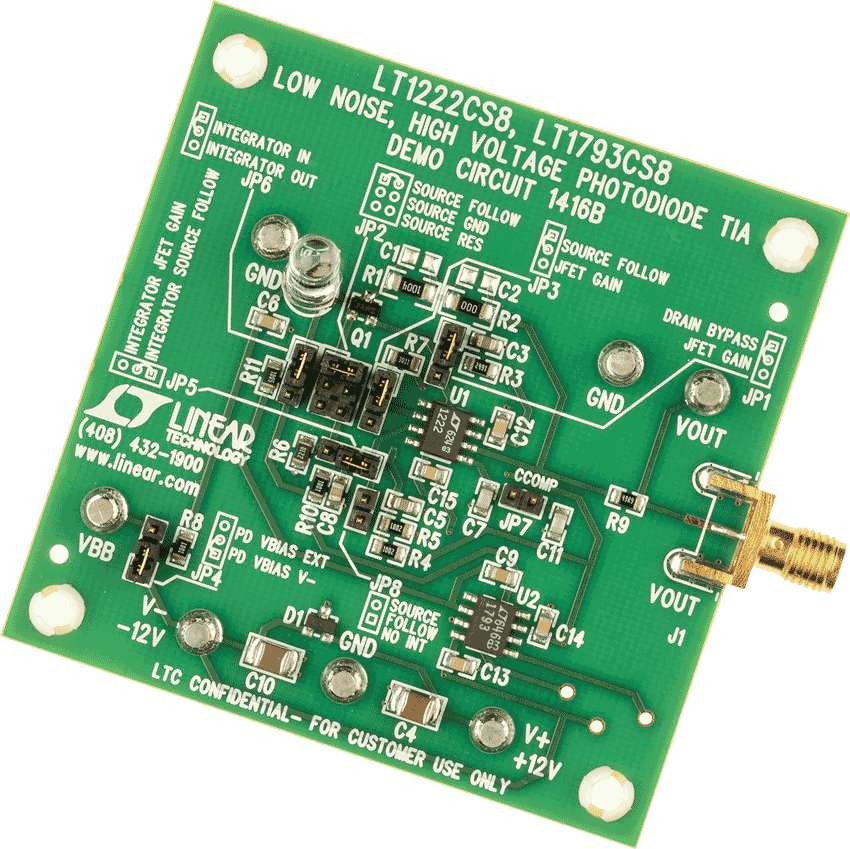

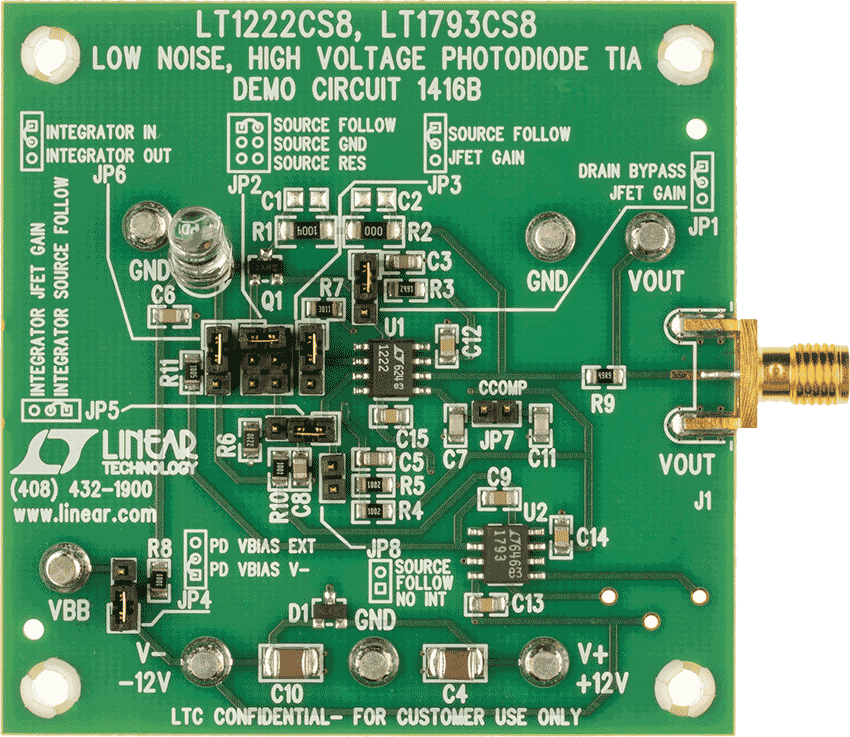

DC1416A - Demo Manual11/8/2016
-
DC417B - Demo Manual2/1/2012
-
DN140 最適なノイズ特性のための最新オペアンプ選択ガイド2/21/2008
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1222
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

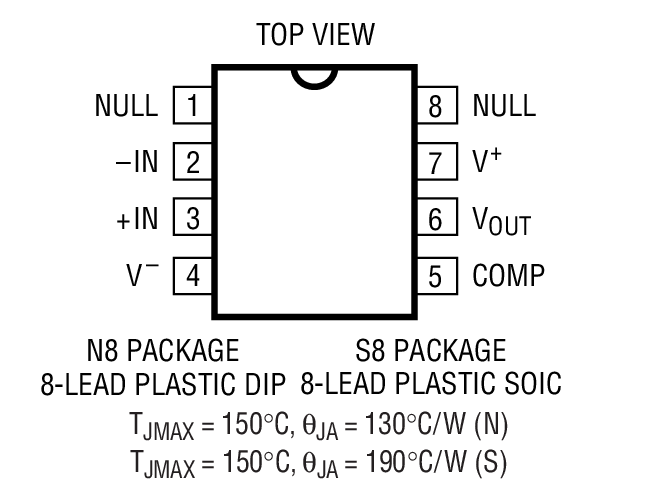

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1222CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1222CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1222CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1222IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1222IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R164 Reliability Data |
