製品概要

機能と利点

  • 利得帯域幅積:150MHz
  • 4倍以上の利得で安定動作
  • スルーレート 250V/μs
  • 入力ノイズ電圧:6nV/√Hz
  • C-Loadオペアンプ
  • 最大入力オフセット電圧:600μV
  • 最大入力バイアス電流 300nA
  • 最大入力オフセット電流 300nA
  • 最少出力振幅(500Ω負荷):±12V
  • 最少DC利得(500Ω負荷):±50V/mV
  • セトリング時間(0.1%):65ns(10Vステップ)
  • セトリング時間(0.01%):85ns(10Vステップ)
  • 微分利得:0.08%、AV=4、RL=150Ω
  • 微分位相:0.2°、AV=4、RL=150Ω

製品概要

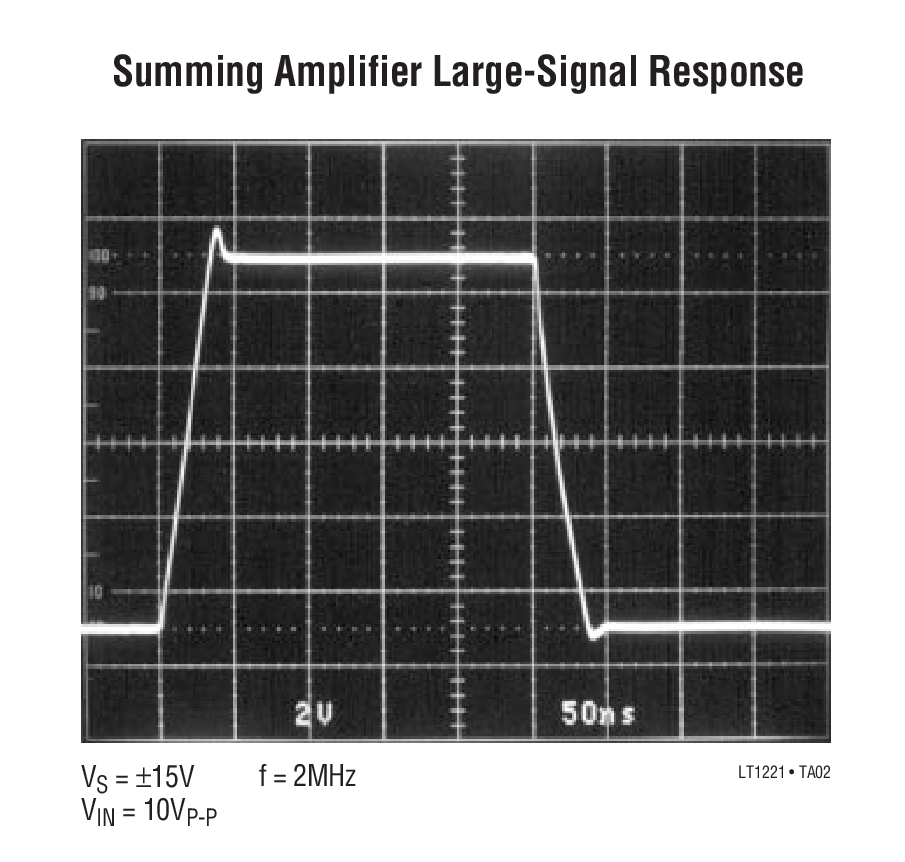

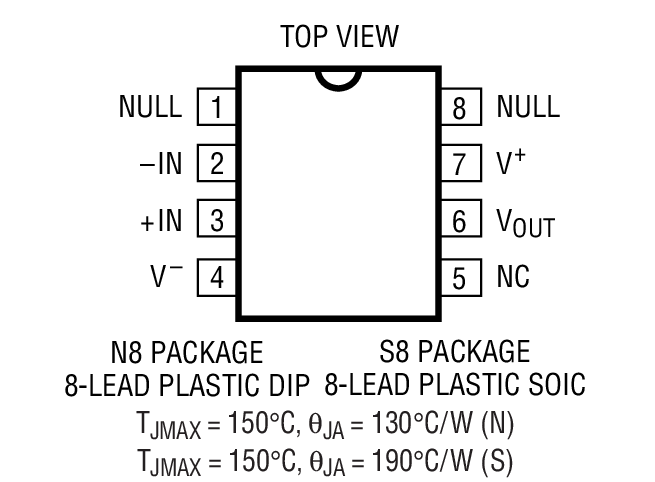

H(メタルキャン)、J(セラミック)、K(メタルキャン)パッケージではすでに廃品になっています。

LT1221は優れたDC特性を持った高速オペアンプで、4倍以上の利得で安定に動作します。LT1221は低い入力オフセット電圧、低い入力バイアス電流で、同等の帯域幅、スルーレートを持った他のアンプより優れたDC特性を持っています。内部は高速で高精度を実現するために、最適なDC利得特性を備えた回路構成をとったシングルゲインステージとなっています。高い利得および高速セトリング・タイムを備えていますので、データアクイジション・システムには最適です。また、大きな容量性負荷を駆動する能力をも備えていますので、バッファ、またはケーブルドライバとしての応用にも適しています。

LT1221はリニアテクノロジーのアドバンスト・バイポーラ・コンプリメンタリ・プロセスを使用した最初の高速・高性能オペアンプファミリのひとつです。ユニティ・ゲインではLT1220を、10倍以上の利得ではLT1222をご使用ください。


アプリケーション

  • 広帯域アンプ
  • バッファ
  • アクティブ・フィルタ
  • ビデオ・RFアンプ
  • ケーブルドライバ
  • 8、10、12ビットデータアクイジション・システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1221
