製品概要
機能と利点
- レール･トゥ･レール入力および出力
- VCM =V－～V＋で VOS(MAX)が90μV
- 高同相除去比：97dB最小
- C-Load™ 安定バージョン（LT1219）
- 高 AVOL：500V/mV（最小、10kΩ負荷ドライブ時）
- 広い電源電圧範囲：
- 2V～ ±15V（LT1218/LT1219）
- 2V～ ±5V（LT1218L/LT1219L）
- シャットダウン･モード：IS < 30μa
- 低消費電流：420μA最大
- 低入力バイアス電流：18nA標準
- 300kHzの利得帯域幅積（LT1218）
- スルーレート：0.10V/μs（LT1218）
製品概要

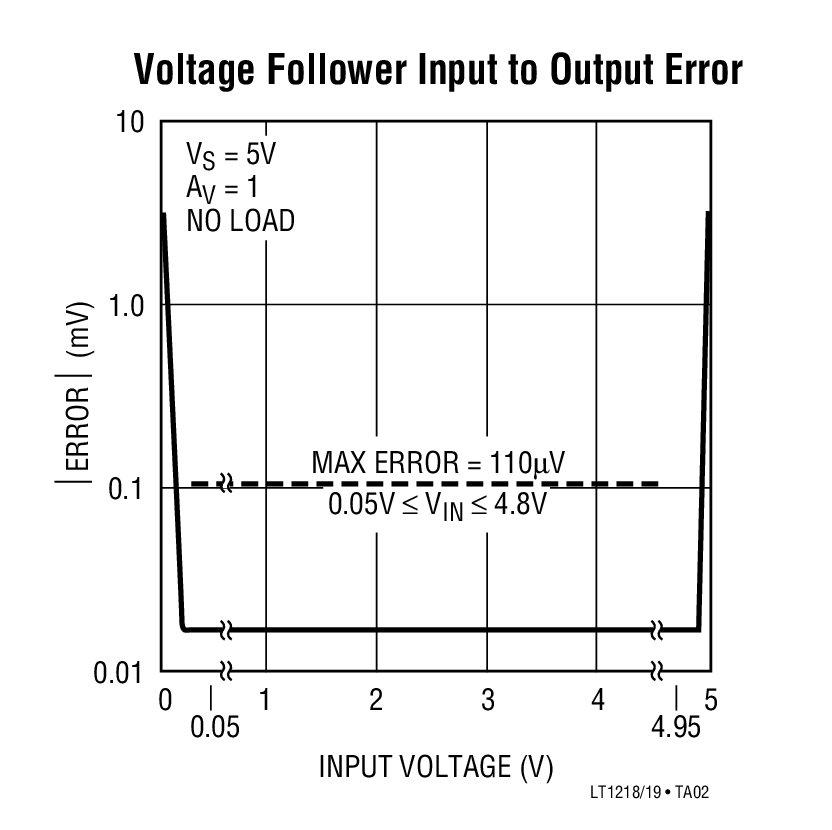

LT1218/LT1219は、高精度仕様のレール･トゥ･レール入力および出力動作が可能なバイポーラ･オペアンプです。他のレール･トゥ･レール･アンプとは異なり、LT1218/LT1219の入力オフセット電圧はレール･トゥ･レール入力の一部ではなく、全範囲にわたって90μVと低くなっています。LT1218/LT1219では、特許取得済み手法を用いて、負電源側と正電源側の両方の入力段が調整されています。その結果、他のレール･トゥ･レール入力オペアンプよりはるかに優れた最小で97dBの同相除去を実現しています。10 k負荷ドライブ時の開ループ利得は最小で500V/mVであり、実質上すべての利得誤差をなくします。
LT1218は、従来式の補償方法を採用しており、1000pF以下の容量性負荷に対する安定性が保証されています。LT1219も補償されていますが、0.1μFの出力コンデンサが必要であり、それによって電源電圧除去が向上し、高周波数での出力インピーダンスが低下します。出力コンデンサのフィルタリング作用によって高周波数ノイズも低減されるため、A/Dコンバータをドライブする際に有用です。
これらのデバイスは高電圧および低電圧バージョンが用意されています。LT1218L/LT1219Lでは3V、5V、および ±5Vの電源電圧で、またLT1218/LT1219では3V、5V、および±15Vの電源電圧で動作が規定されています。
アプリケーション
- A/Dコンバータのドライブ
- 試験装置用アンプ
- マルチプレックス･アンプ
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1219
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

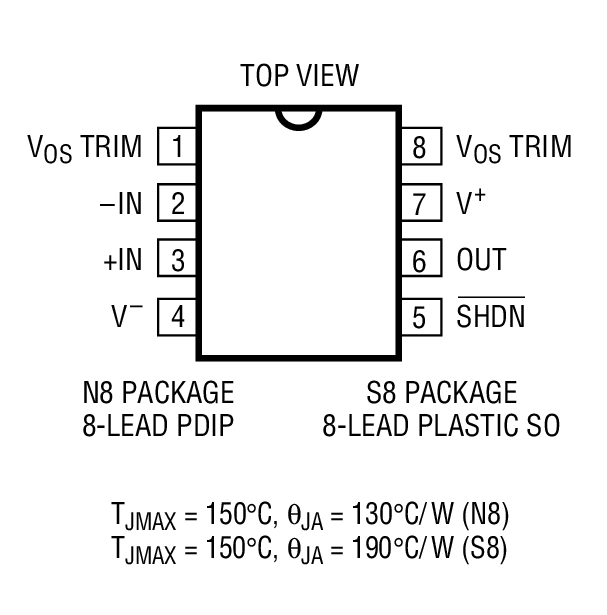

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1219CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1219CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1219CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R164 Reliability Data |
