製品概要
機能と利点
- 消費電流：1mA
- 出力電流：50mA(MIN)
- バンド幅：10MHz
- スルーレート：500V/μs
- セトリング時間：280ns(0.1%)
- 電源電圧範囲：±5V～±15V
- 入力オフセット電圧：1mV
- 入力バイアス電流：100nA
- 入力抵抗：100MΩ
製品概要
LT1217は多くの電圧帰還型アンプと比較してより優れたDC特性を備えた10MHzの電流帰還型アンプで、0.1%、10Vステップに対して280nsのセトリングタイムおよび500V/μsのスルーレートを持っています。LT1217はリニアテクノロジー独自のコンプリメンタリ・バイポーラ・プロセスを用いて製造され、1mAという低い消費電流を実現しました。消費電流をさらに減少させるためにはLT1217をシャットダウンさせ、負荷電流を制限しながら消費電流を350μAにすることができます。

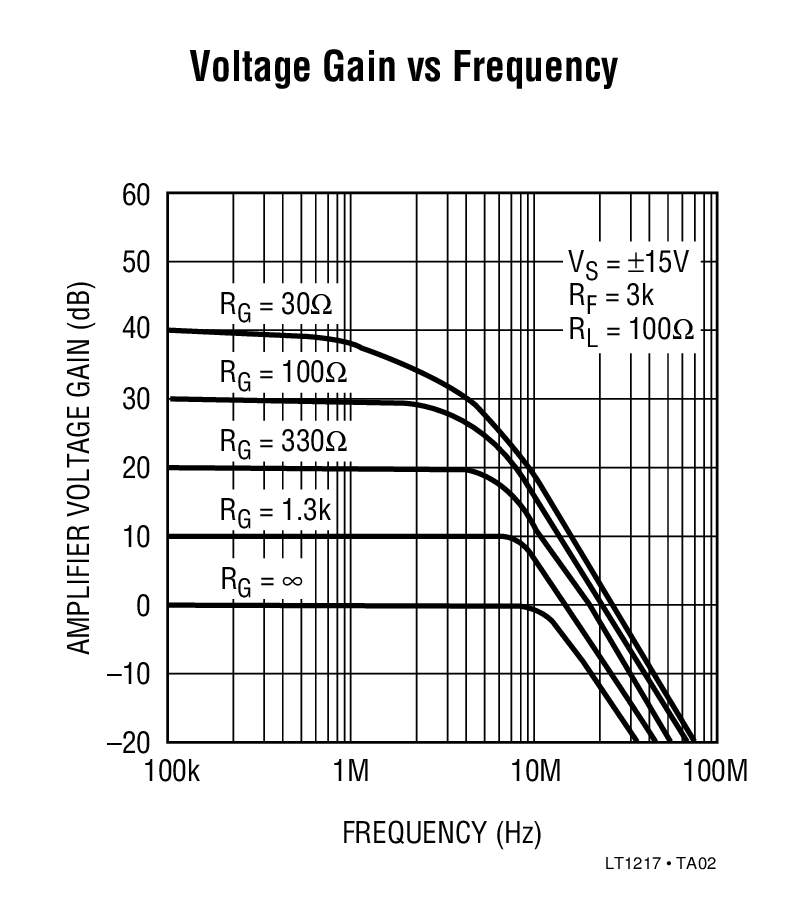

LT1217はケーブルおよび最少で50mAの出力ドライブ電流を必要とされる低インピーダンス負荷をドライブする場合に最も適していて、±5Vから±15Vのあらゆる電源電圧で動作しますので多くのシステムにおいて使用することができます。LT1217は他の電流帰還型アンプと同様に高いゲインで広いバンド幅を得ることができ、100倍のゲインで1MHz以上となります。
LT1217は標準的なピン配列となっていますので、他の多くの製品と置き換えることにより容易に高性能化ができます。
アプリケーション
- ビデオアンプ
- バッファ
- IFおよびRFアンプ
- ケーブルドライブ
- 8、10、12ビット・データアクイジション・システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R164 Reliability Data3/23/2018
-
AN57 - Video Circuit Collection9/4/2008
-
DC417B - Demo Manual2/1/2012
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1217
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

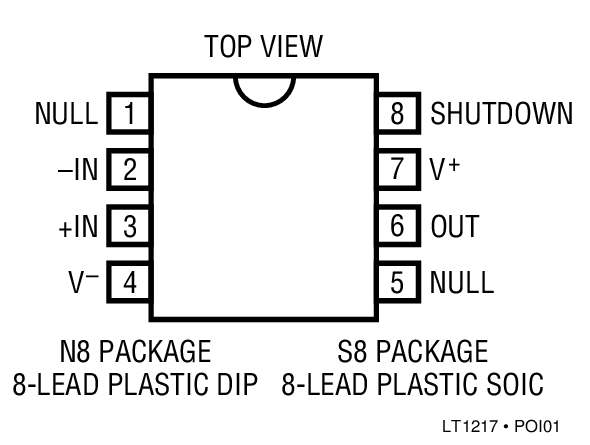

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1217CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1217CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1217CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R164 Reliability Data |
