製品概要

機能と利点

  • -3dBバンド幅：150MHz
  • 0.1dB利得平坦性：30MHz
  • チャネル間スイッチング時間：25ns
  • ターンオン/ターンオフ時間：25ns
  • 高スルーレート：300V/μs
  • ディスエーブル時の出力インピーダンス：10MΩ
  • スイッチング・トランジェント：50mV
  • チャネル・セパレーション(10MHz)：＞90dB
  • 微分利得エラー：0.02%
  • 微分位相エラー：0.02°
  • 広い電源範囲：±5V～±15V
  • 短絡保護された出力
  • プッシュプル出力

製品概要

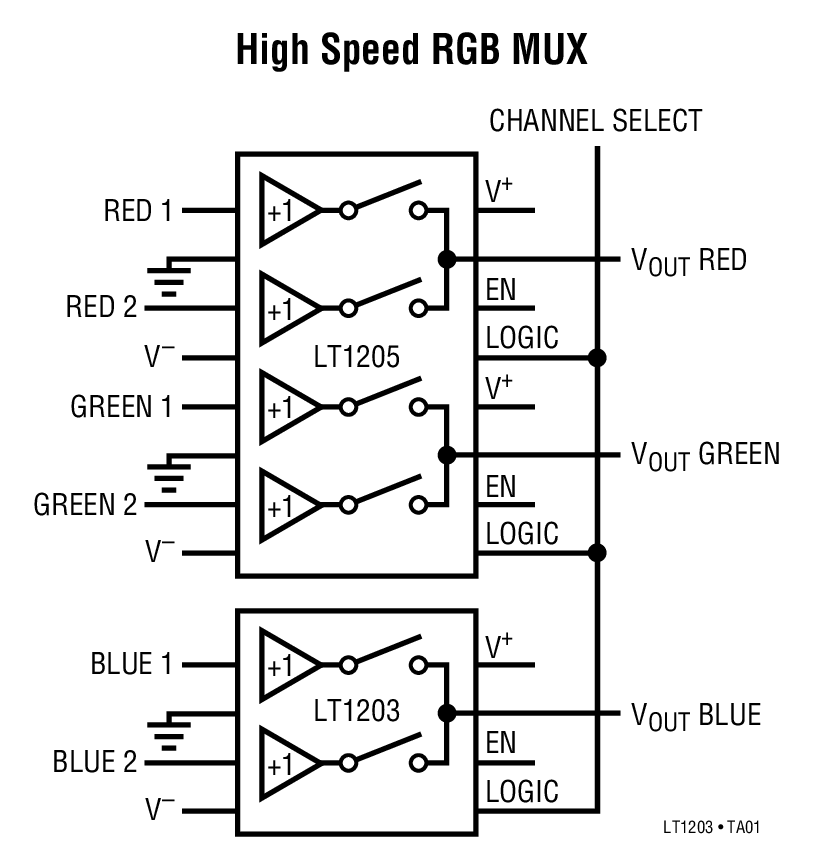

LT1203は、ピクセル・スイッチングおよび放送品質のルーチング用に設計された広帯域2入力ビデオ・マルチプレクサです。LT1205は、4入力、2出力マルチプレクサとして構成されたデュアル・バージョンです。

これらのマルチプレクサはSPDTビデオ・スイッチとして機能し、30MHzまでのトグル・レートでの遷移時間は10nsです。-3dBバンド幅は150MHz、0.1dB利得平坦性は30MHzです。消費電力を低減したり、出力インピーダンスを10MΩまで高めることができる、イネーブル機能を使用して、多くの部品を出力でまとめて接続することができます。ディスエーブルしたときの出力容量はわずか3pFで、LT1203のピークは50pFの負荷を接続した場合、3dB以下になります。チャネル間クロストークおよびディスエーブル分離は、10MHzまでは90dB以上です。オンチップ・バッファは高速TTLまたはCMOSロジックにインタフェースできます。スイッチング・トランジェントはわずか50mV・25nsです。LT1203およびLT1205の出力はグランドへの短絡に対して保護されています。

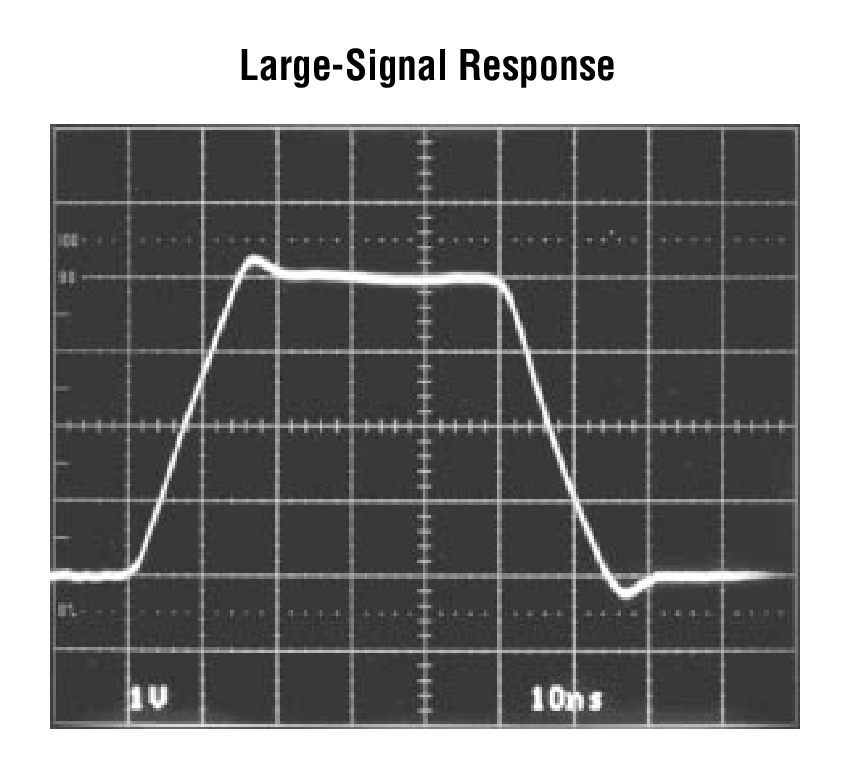

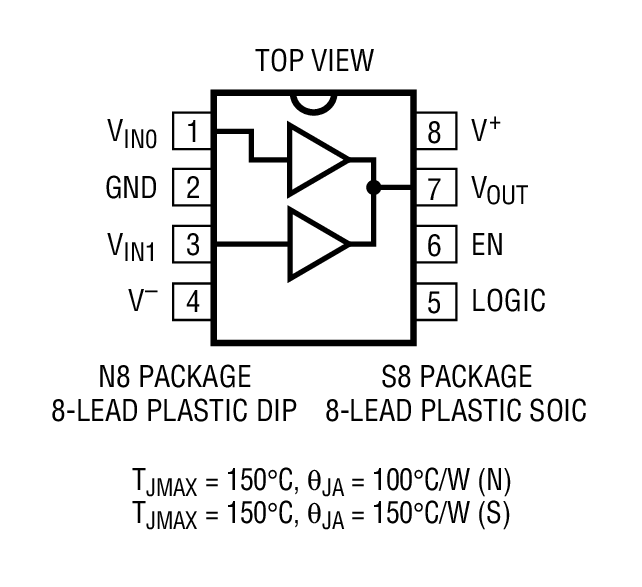

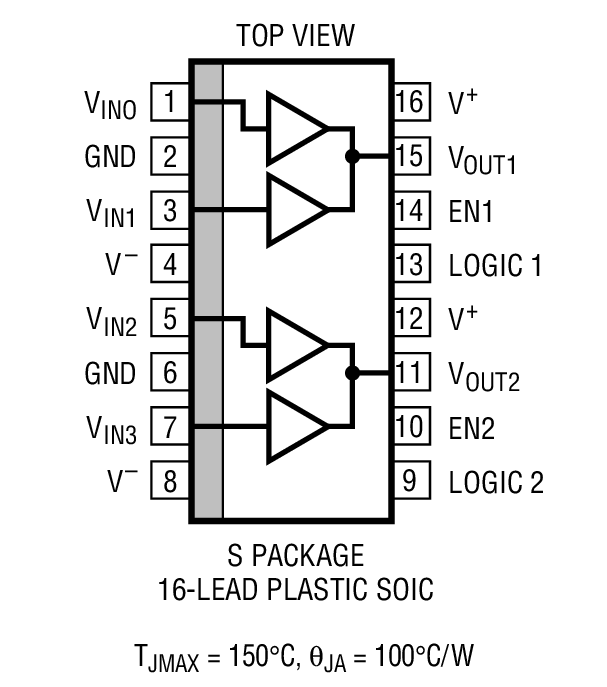

LT1203/LT1205は、リニアテクノロジー独自のコンプリメンタリ・バイポーラ・プロセスを用いて製造されています。LT1203は、8ピンPDIPおよびSOパッケージで供給され、LT1205は16ピン・ナロー・ボディSOパッケージで供給されます。


アプリケーション

  • 放送品質のビデオ・マルチプレクシング
  • ピクチャインピクチャ・スイッチング
  • コンピュータ・グラフィックス
  • タイトルの生成
  • ビデオ・クロスポイント・マトリクス
  • ビデオ・ルータ
