製品概要

機能と利点

  • 利得バンド幅積:50MHz
  • ユニティゲインで安定動作
  • スルーレート:165V/μs
  • 出力電流:±20mA
  • 低消費電流:12mA
  • 高開ループ利得:7.5V/mV
  • 低コスト
  • 単一5V電源動作
  • 業界標準ピン配列
  • 出力シャットダウン機能

製品概要

LT1195は単一5Vおよび±5V電源で動作するように設計されたビデオ・オペアンプです。多くの高速アンプとは異なり、75dBを超える高い開ループ利得をもち、6VP-Pで8.5MHzのフルパワーバンド幅で大きい負荷をドライブすることが可能です。さらに、安定したユニティゲインで50MHzのバンド幅、60°の位相マージンをもち、消費電流はわずか12mAと、きわめて使いやすいデバイスとなっています。

LT1195は真のオペアンプであるため、広帯域の信号処理、高速積分器、ピーク・ディテクタ、アクティブ・フィルタ、および高速、高精度、低コストが要求されるアプリケーションに最適です。

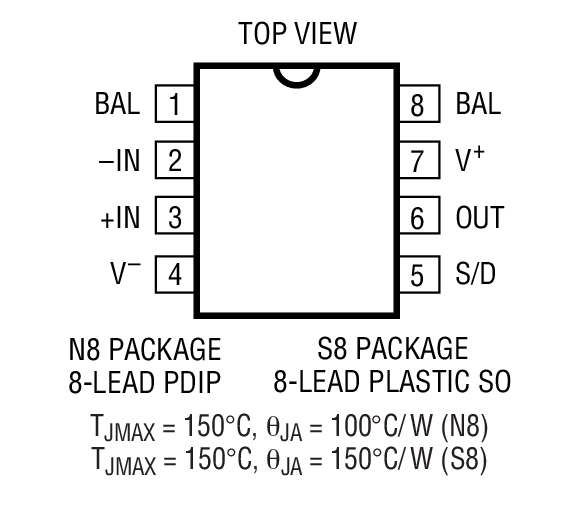

LT1195は普及タイプLT1190の低消費電力バージョンで、標準ピン配列の8ピン・ミニDIPおよびSOパッケージで供給されます。通常使用しないピン5は、出力をシャットオフして消費電力をわずか15mWに低減するためのシャットダウン機能として使用します。


アプリケーション

  • ビデオ・ケーブル・ドライバ
  • ビデオ信号処理

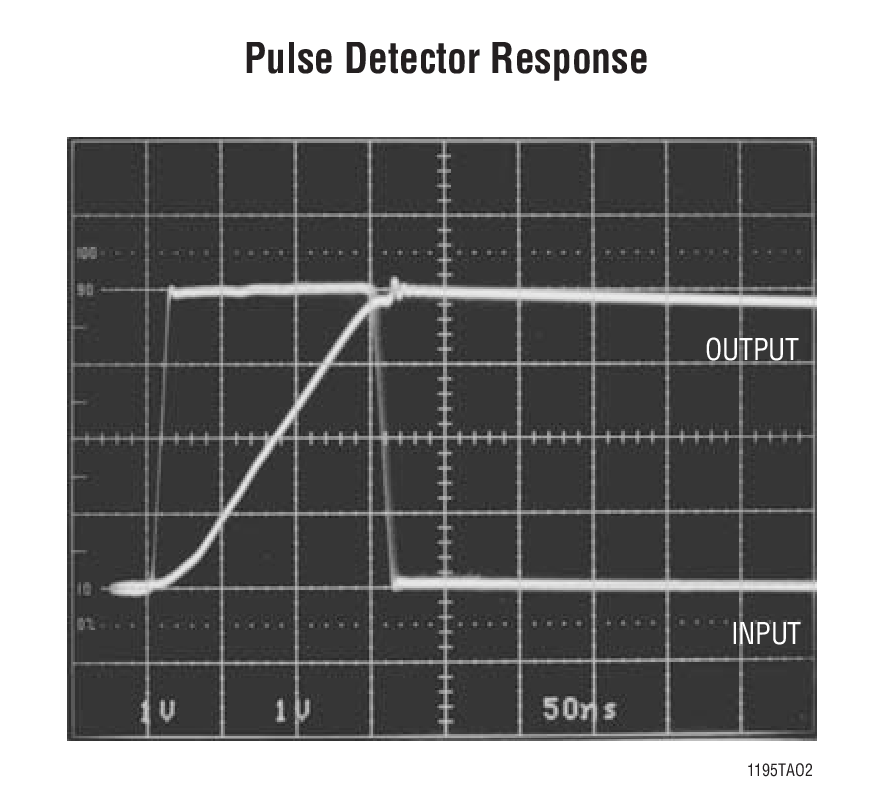

  • 高速ピーク・ディテクタ
  • 高速積分器
  • パルス・アンプ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1195
