LT1189

ローパワービデオ差動アンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$4.28
特長
  • 差動またはシングルエンドのゲイン・ブロック(可変型)

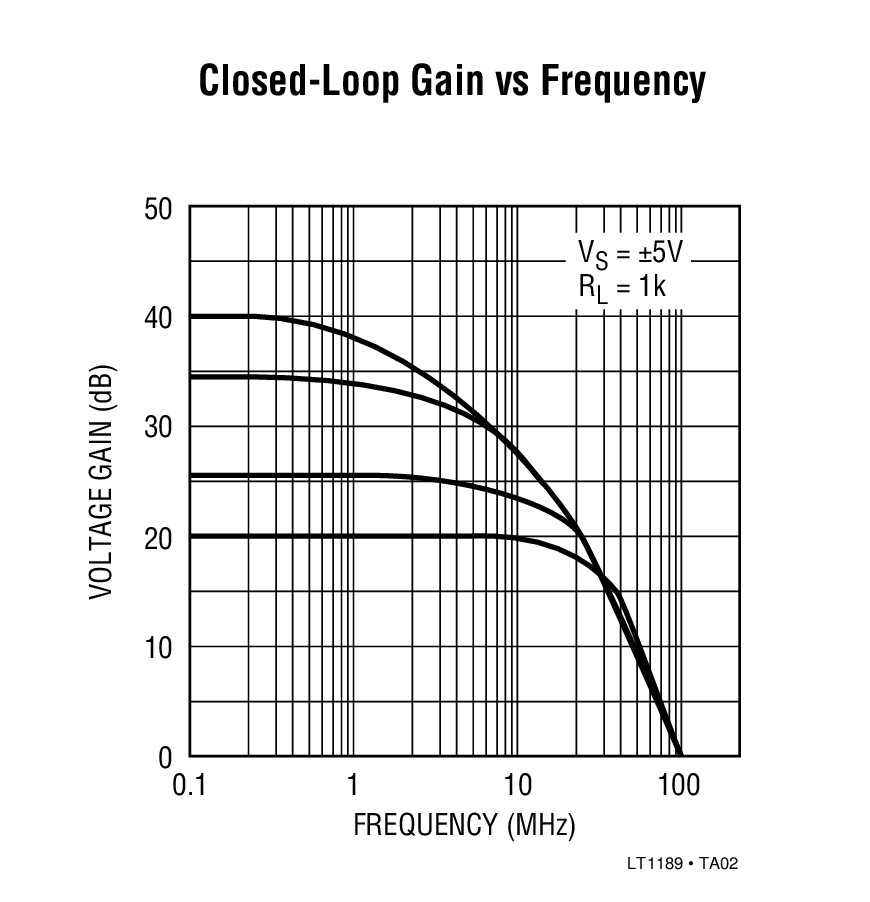

  • -3dBバンド幅、AV=±10:35MHz
  • スルーレート:220V/μs
  • 低電源電流:13mA
  • 出力電流:±20mA
  • CMRR(10MHz):48dB
  • LT1193と同じピン配列
  • 低コスト
  • 単一5V電源動作
  • ケーブルの直接駆動が可能
  • 出力シャットダウン機能
製品概要
show more Icon

H(メタルキャン)、J(セラミック)、K(メタルキャン)パッケージではすでに廃品になっています。

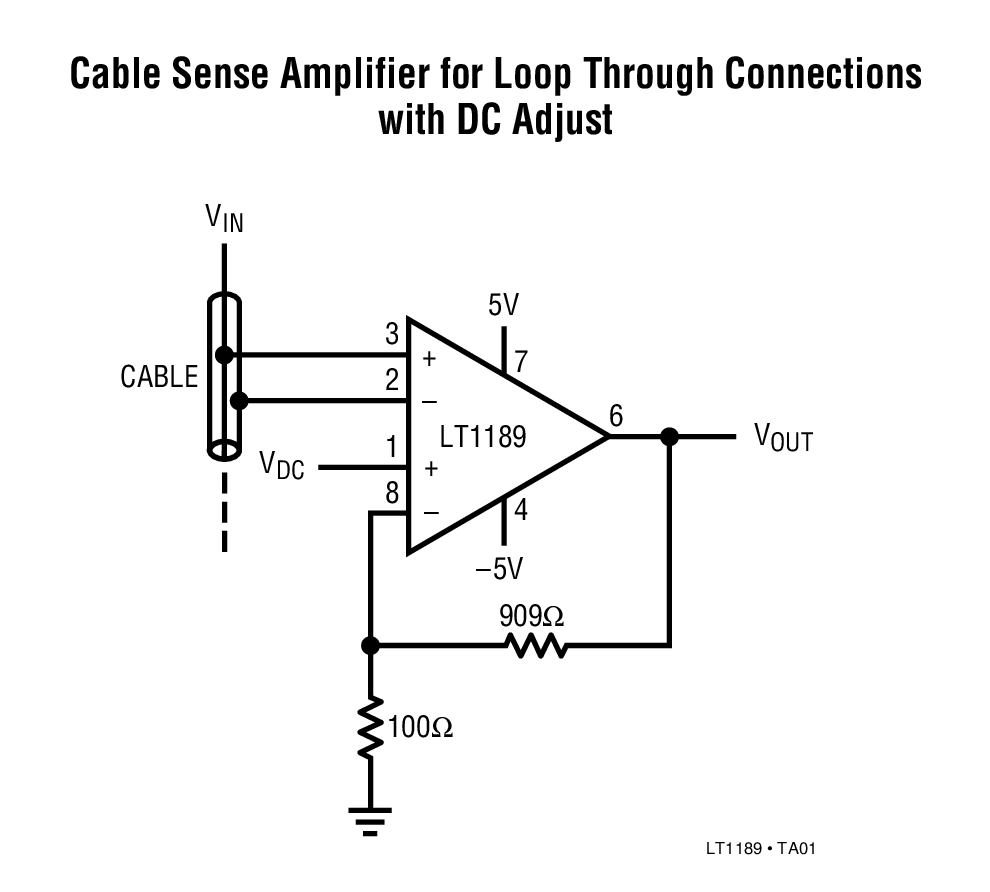

LT1189は±5Vまたは単一5V電源、利得10以上の動作に最適化されたビデオ差動アンプです。この多機能アンプは独立した高入力インピーダンスの(+)および(-)入力を備えており、差動またはシングルエンド構成で使用することができます。さらに、別の1組の入力により利得調整と差動アンプの直流分の制御が可能です。

LT1189は220V/μsの高スルーレート、35MHzの広いバンド幅、および±20mAの出力電流などの特性を備えており、所要電源電流はわずか13mAです。シャットダウン機能によって消費電力を15mWに低減でき、複数のアンプで同一ケーブルを駆動できます。

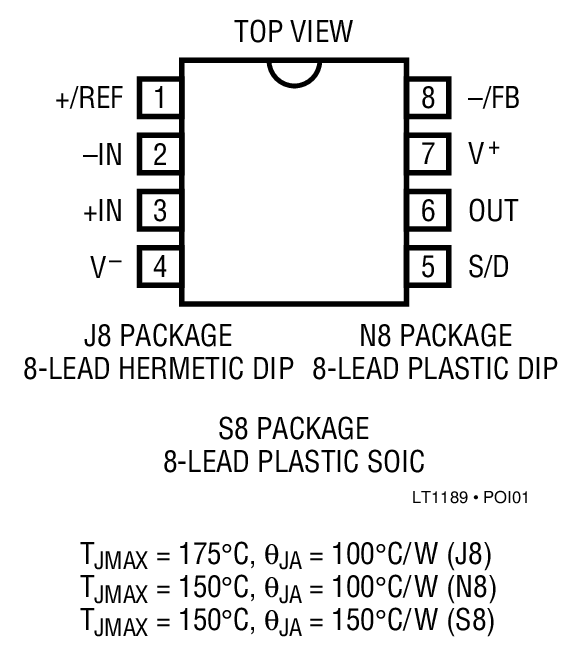

LT1189は、ポピュラーなLT1193のローパワー、利得10以上で安定なバージョンであり、8ピン・ミニDIPおよびSOパッケージで供給されます。より利得の低いアプリケーションについては、LT1187のデータ・シートを参照してください。


アプリケーション

  • ライン・レシーバ
  • ビデオ信号処理
  • ケーブル・ドライバ
  • テープおよびディスク・ドライブ・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$4.28

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1189CN8#PBF
  • HTML
  • HTML
LT1189CS8#PBF
  • HTML
  • HTML
LT1189CS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

10 12, 2022

- 22_0254

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)

6 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0241

arrow down

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8 6, 2022

- 22_0172

arrow down

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

10 12, 2022

- 22_0254

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)

6 11, 2021

- 21_0060

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

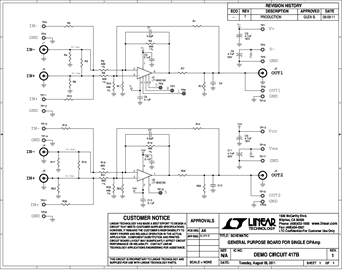

DC417B

DIP8、MS8、S8、SOT23-6 | シングル・オペアンプ用のマルチフットプリント汎用ボード

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
