LT1186F

DACプログラマブルCCFLスイッチング・レギュレータ(Bits-to-Nits)

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.41
特長
  • 広いバッテリ入力電圧範囲: 4.5V~30V
  • 接地ランプまたはフローティング・ランプ構成
  • オープン・ランプ保護
  • 高精度50μAフルスケールDACプログラミング電流
  • 標準SPIモードまたはパルス・モード
  • シャットダウン時にもDAC設定を保持
製品概要
show more Icon

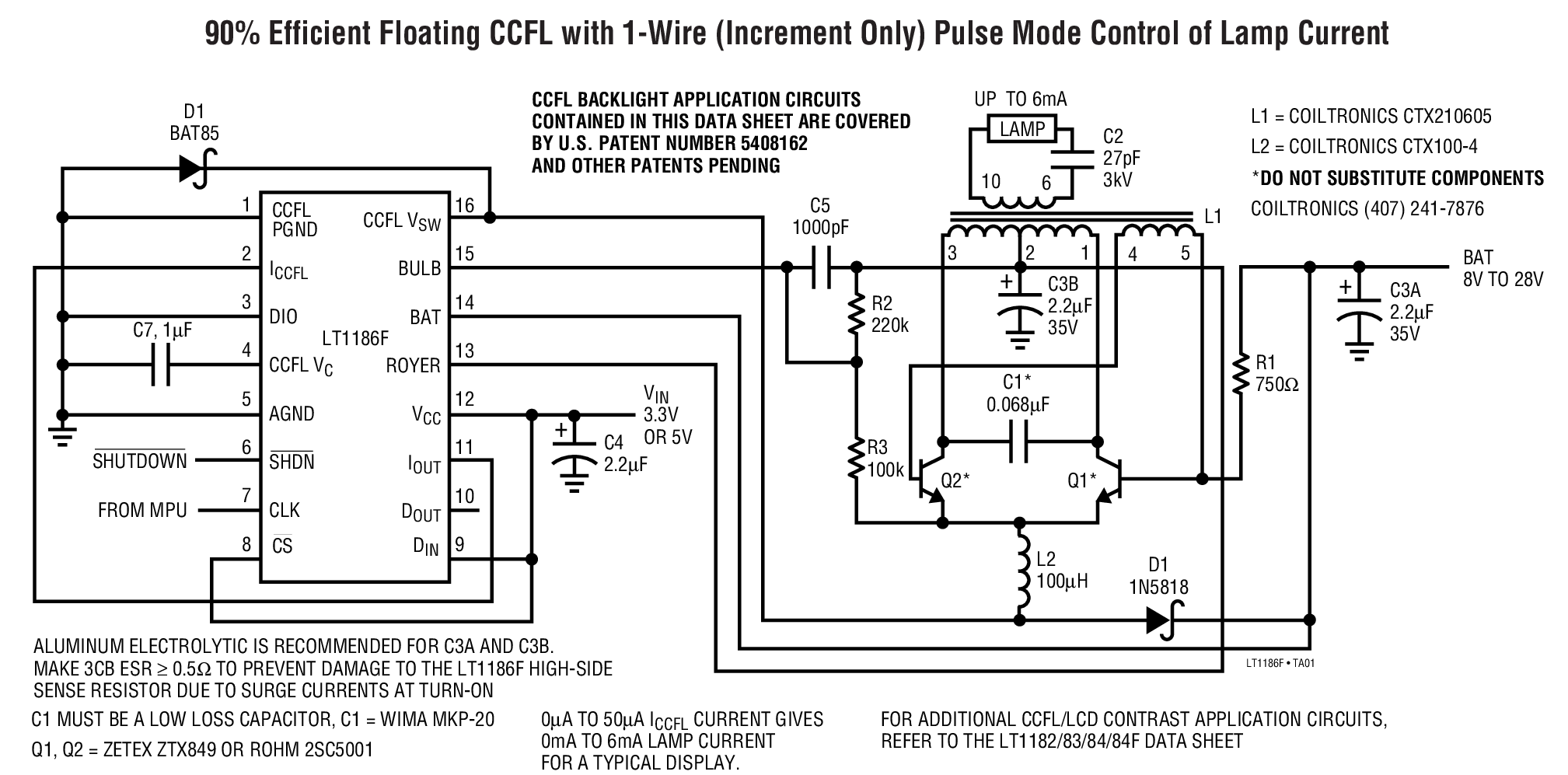

LT1186は、冷陰極蛍光管(CCFL)の制御機能を備えた固定周波数、電流モード・スイッチング・レギュレータです。このICには、効率的な高電流スイッチ、発振器、出力ドライブ・ロジック、制御回路、およびマイクロパワー8ビット50μAフルスケール電流出力DACが内蔵されています。このDACは、単純な「ビット対ランプ電流制御」を提供し、標準SPIモードおよびパルス・モードの2つのインタフェース・モードで通信を行います。パワーアップ時に、DACカウンタはハーフスケールにリセットされ、DACはCS信号レベルに基づいて、SPIまたはパルス・モードに構成されます。SPIモードでは、システムのマイクロプロセッサが、現在の8ビット・データをシリアルに転送し、前の8ビット・データを読み戻します。パルス・モードでは、DIN信号レベルに基づいて、DACの上位6ビットがインクリメント専用(単線インタフェース)またはインクリメント/デクリメント(2線インタフェース)動作として構成されます。

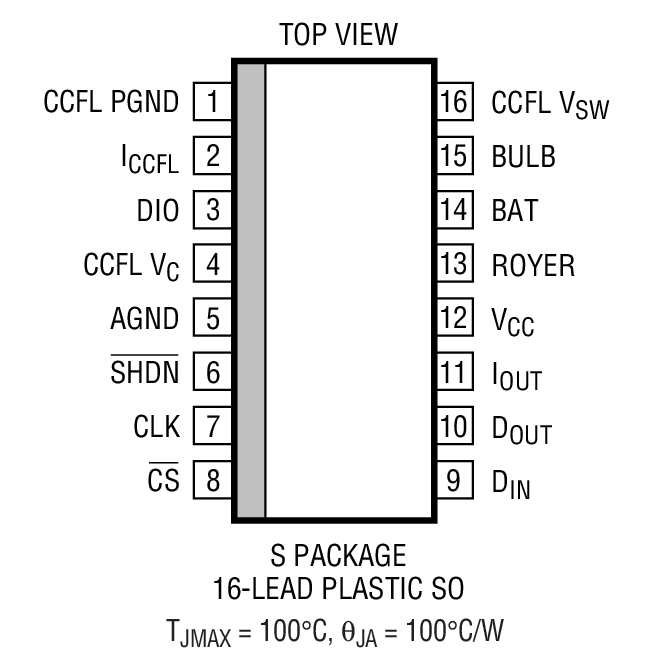

LT1186のコントロール回路は、3.3Vまたは5Vのロジック電源電圧で動作します。このICには、4.5V~30Vで動作するバッテリ電源電圧ピンもあります。LT1186の静止電流は標準6mAです。アクティブ“L”のシャットダウン・ピンにより、スタンバイ動作時には全電源電流を35μAに低減し、DACは最後の設定値を保持します。200kHzのスイッチング周波数を使用しているため、磁気部品のサイズが小さくてすみます。サイクル単位で制限を行う電流モード・スイッチング技術を使用して、高い信頼性とシンプルなループ周波数補償を実現しています。LT1186は16ピン・ナローSOパッケージで供給されます。


アプリケーション

  • ノートブックおよびパームトップ・コンピュータ
  • 携帯用計測器
  • ハンディ・ターミナル
