LT1173: Micropower DC/DC Converter Adjustable and Fixed 5V, 12V Data Sheet8/24/2007PDF261K
製品概要
機能と利点
- 2.0V～30Vの入力電圧範囲
- 110μAのスタンバイ時消費電流
- 昇圧または降圧用
- 3個の外付け部品のみで動作
- バッテリの電圧降下検知用コンパレータ内蔵
- ユーザーで調節可能な電流制限機能
- 1Aのパワースイッチ内蔵
- 出力電圧可変型および5V、12V固定型

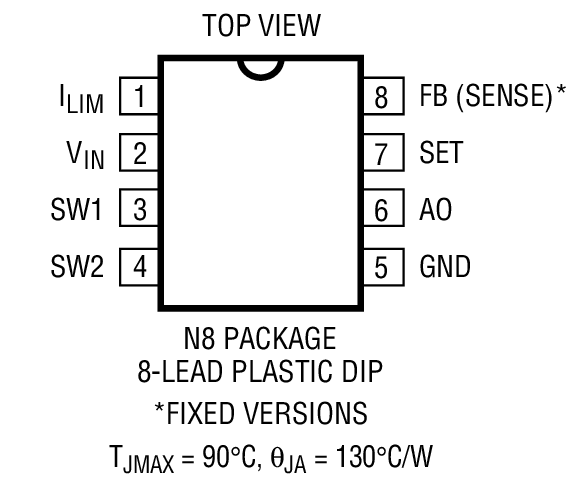

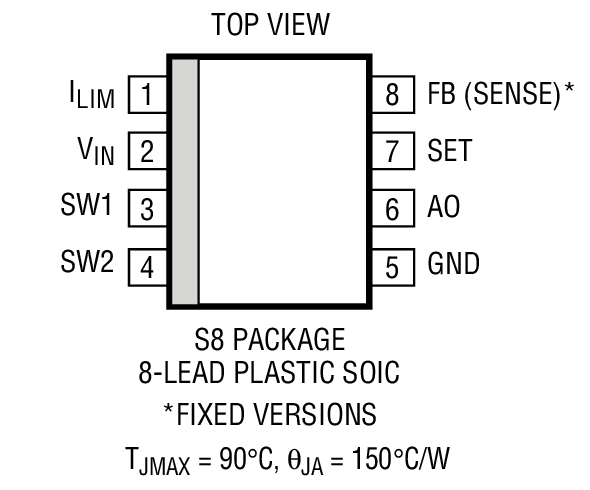

- 8ピンミニDIP/8ピンSOP
製品概要
LT1173は多様なアプリケーションに対応可能なマイクロパワー・スイッチング・レギュレータです。3個の外付け部品のみで5Vおよび12Vの固定出力が可能です。入力電圧範囲は昇圧モードで2.0Vから12V、降圧モードでは30Vとなっています。LT1173の機能はステップ・アップ、ステップ・ダウンまたはインバーティングなどいずれに対しても適合します。
LT1173のスタンバイ時消費電流はわずか110μAなので、特に消費電流が重要な応用に最も適しています。また、昇圧モードでは3Vから5V・80mA降圧モードでは12Vから5V・200mAの出力が可能です。
スイッチング電流の制限は1個の抵抗でプログラム可能です。チップ内蔵のゲインブロック(AGB)はバッテリ電圧の降下を検知、リニア・ポストレギュレータ、アンダーボルテージ・ロックアウト回路、あるいはエラーアンプとして使用可能などの機能をそなえています。
入力電源が2V以下の場合にはLT1073をご使用ください。
アプリケーション

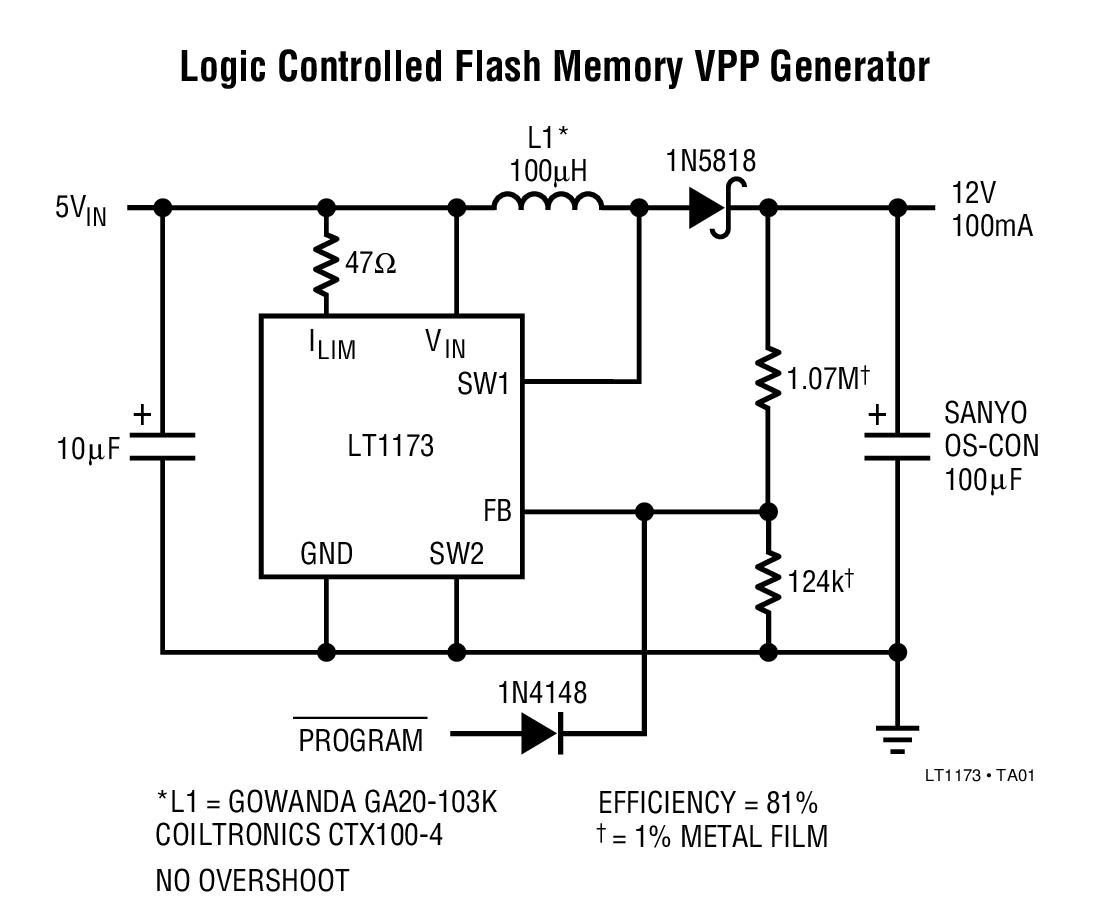

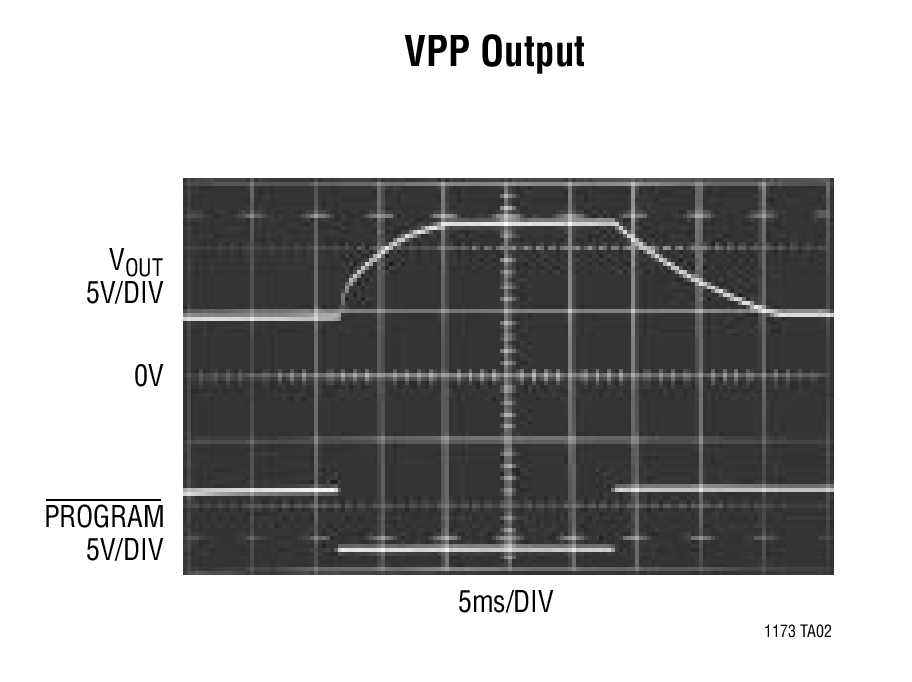

- フラッシュメモリ Vppジェネレータ
- 3V→5V、5V→12V 変換
- 9V→5V、12V→5V 変換
- LCDバイアスジェネレータ
- コンピュータ周辺機器/アド・オン・ボード
- バッテリ・バックアップ電源
- ラップトップ/パームトップ・コンピュータ
- セルラー電話
- ポータブル機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R012 Reliability Data3/23/2018PDF31 K
-
AN65 - A Fourth Generation of LCD Backlight Technology2/5/2013PDF5M
-
AN49 - Illumination Circuitry for Liquid Crystal Displays10/15/2007PDF5M
-
AN55 - Techniques for 92% Efficient LCD Illumination8/20/2007PDF672K
-
AN51 - Power Conditioning for Notebook and Palmtop Systems8/20/2007PDF253K
