製品概要

機能と利点

  • 電源電流:530μA最大
  • 2本の外付け5k抵抗でIEC 1000-4-2レベル4(±15kV)ESDテストに適合
  • 1本の抵抗で利得設定:G=1~10,000
  • 利得誤差:G=10、0.4%最大
  • 入力オフセット電圧ドリフト:0.3μV/℃最大

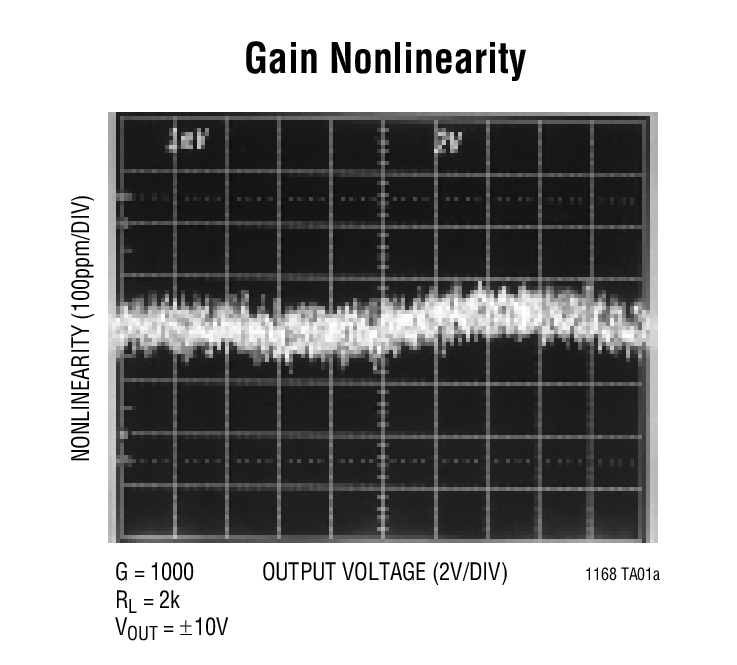

  • 利得非直線性:G=10、20ppm最大
  • 入力オフセット電圧:40μV最大
  • 入力バイアス電流:250pA最大
  • AV=1でのPSRR:103dB最小
  • AV=1でのCMRR:90dB最小
  • 広い電源電圧範囲:±2.3V~±18V
  • 1kHzの電圧ノイズ:10nV/√Hz
  • 0.1Hz~10Hzノイズ:0.28μVP-P

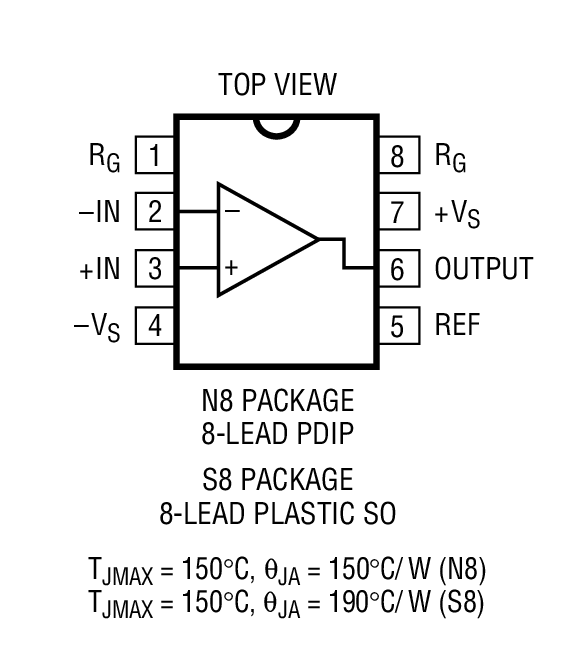

  • 8ピンPDIPおよびSOパッケージで供給

製品概要

LT1168は、1本の外付け抵抗だけで1~10,000の利得を設定できるマイクロパワーの高精度計装アンプです。低消費電力(±15V電源で標準350μA)でありながら(1kHzで)10nV/√Hzの低電圧ノイズを実現しています。電源電圧範囲が±2.3V~±18Vと広いので、多種多様な工業用およびバッテリ駆動アプリケーションに対応できます。

LT1168は、20ppmの最大非直線性および0.4%の最大利得誤差(G=10)により、高い精度を実現しています。従来のモノリシック計装アンプは2kの負荷抵抗を扱うことができませんでしたが、LT1168の非直線性は最小2kの抵抗に対して規定されています。LT1168はレーザー・トリムされており、非常に低い入力オフセット電圧(最大40μV)、低ドリフト(0.3μV/℃)、高CMRR(90dB、G=1)、および高PSRR(103dB、G=1)を実現しています。スーパーベータ・プロセスを使って、最大250pAの低入力バイアス電流を達成しています。出力はどのような利得構成でも1000pFまでの容量性負荷を扱うことができ、最大13kV(人体モデル)のESDに対して保護されています。LT1168は2本の5k抵抗を外付けすれば、IEC1000-4-2レベル4仕様に適合します。

LT1168は、AD620およびINA118とピン・コンパチブルの改良型セカンドソースです。 8ピンPDIPおよびSOパッケージで提供されるLT1168は、オペアンプと抵抗によるディスクリート設計に比べて、必要なPCボード領域が大幅に減少します。これらの長所を備えているため、LT1168は高精度計装アンプのアプリケーションにとって最もコスト効率の高いソリューションです。


アプリケーション

  • ブリッジ・アンプ
  • ストレイン・ゲージ・アンプ
  • 熱電対アンプ
  • 差動-シングルエンド・コンバータ
  • 差動電圧-電流コンバータ
  • データ収集
  • バッテリ駆動および携帯機器
  • 医療機器
