製品概要
機能と利点

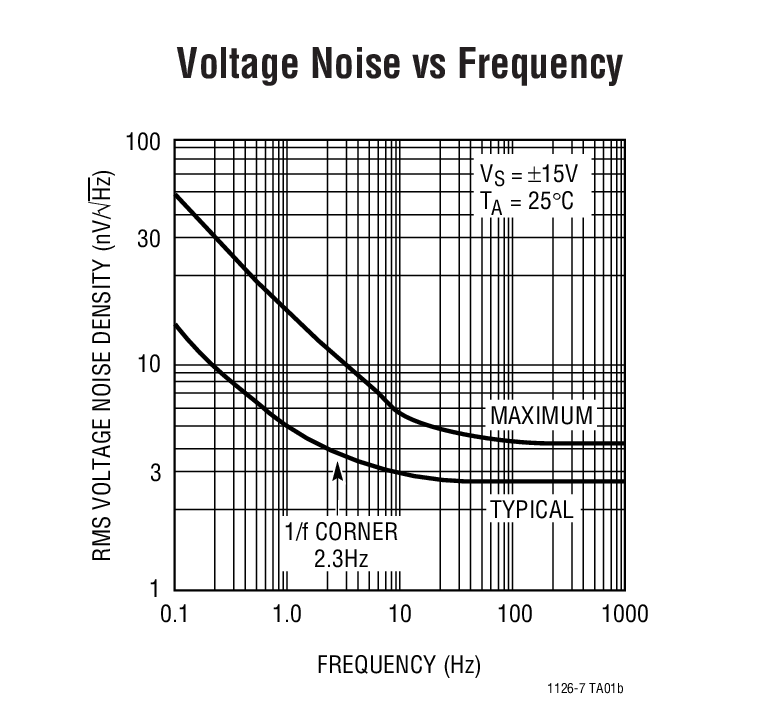

- 100%ノイズテスト:2.7nV√Hz(TYP)、4.2nV√Hz(Max)
- スルーレート 11V/μs(Typ)
- ゲインバンド幅積 65MHz(Typ)
- オフセット電圧
- (Aグレード) 70μV(Max)
- (Cグレード) 100μV(Max)
- 電圧利得 500万(Min)
- 電源電流(1回路当たり) 3.1mA(Max)
- 同相電圧除去比 112dB(Min)
- 電源電圧除去比 116dB(Min)

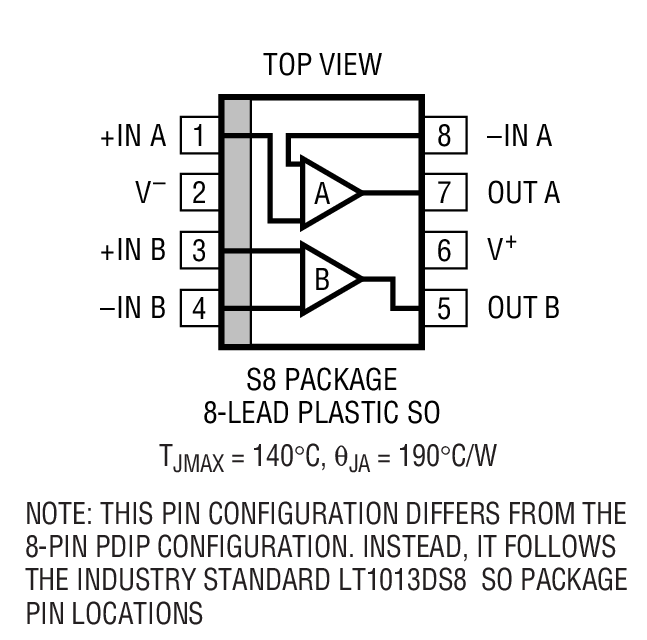

- 8ピンSOパッケージで供給
製品概要

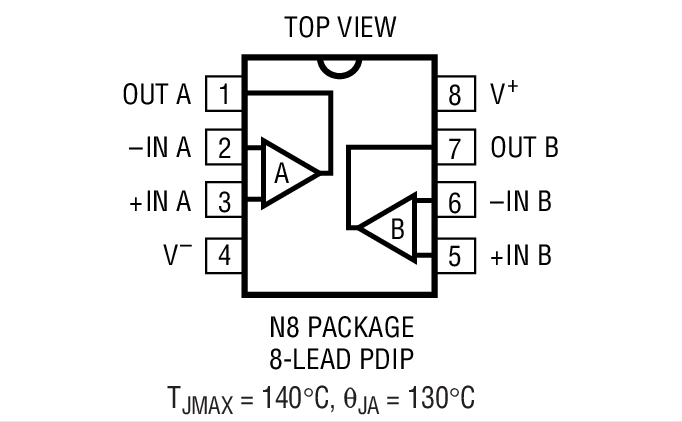

LT1126デュアルおよびLT1127クワッドは超低ノイズの周波数非補償の高性能オペアンプで、LT1124デュアルおよびLT1125クワッドのオペアンプと比べより高いゲイン、スルーレートおよびバンド幅を持っています。拡張されたAC特性はLT1124/LT1125の特性を損うことなしに達成され、いずれも10倍以上のゲインで安定動作することが可能です。
デバイスの設計、プロセスおよびテストにおいて特に注意が払われるのは各種主要なパラメータの分布の最適化です。LT1126およびLT1127のスルーレート、ゲインバンド幅積および1kHz時でのノイズは個々のアンプレベルで100％テストされます。従って最も低価格のグレードの製品(LT1126C/LT1127C)でも、大幅にスペックが改善されています。
LT1126の消費電力は、OP-37の2個分の1/2となっています。8ピンSOPで低消費電力および高性能を達成できたのはLT1126が最初で、ボードスペースに制約がある場合に最適なものとなっています。
米国特許番号4,775,884および4,837,496で保護
アプリケーション

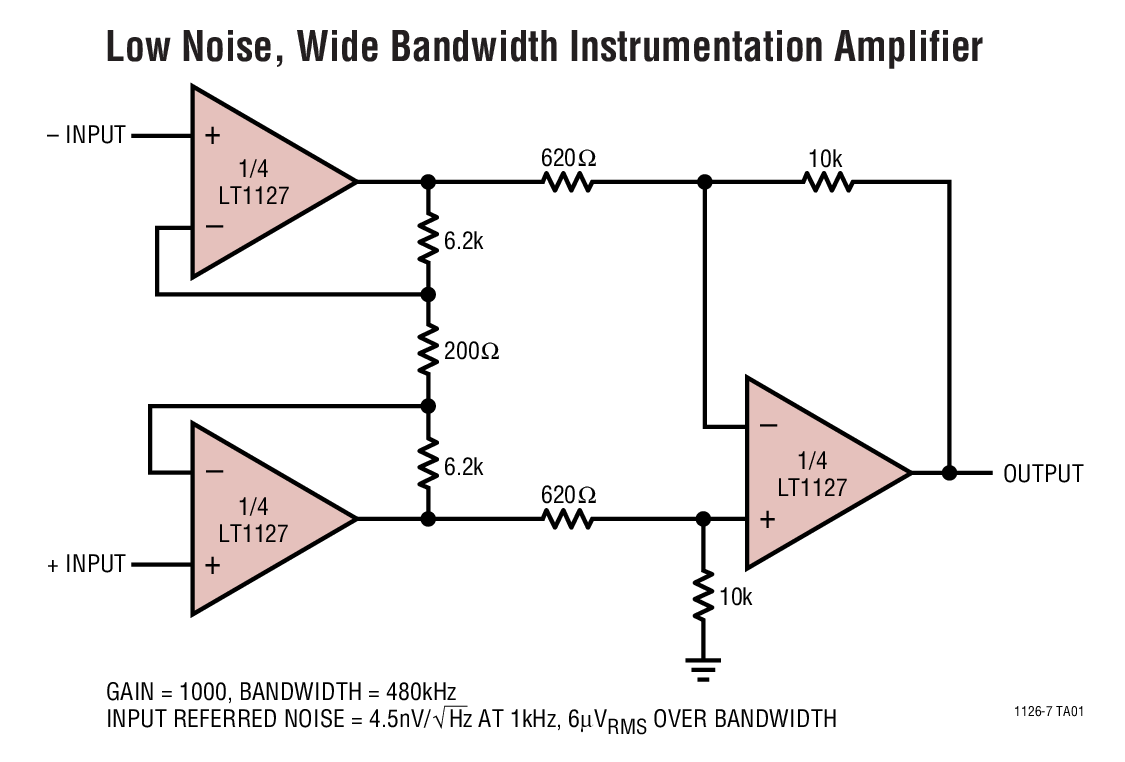

- 2または3個のオペアンプで構成するインストルメンテーションアンプ
- 低ノイズが要求される信号処理
- アクティブ・フィルタ
- μV精度のスレッショルド電圧検知
- ストレーンゲージアンプ
- ダイレクト・カップルのオーディオ利得段
- テープヘッド・プリアンプ
- マイクロフォン用プリアンプ
- 加速度計用アンプ
- 赤外線検知器
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
参考資料
-
R295 Reliability Data3/22/2018
-
LT1126/LT1127 - SPECIFICATION NOTICE11/22/2004
-
DN140 最適なノイズ特性のための最新オペアンプ選択ガイド2/21/2008
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1127
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

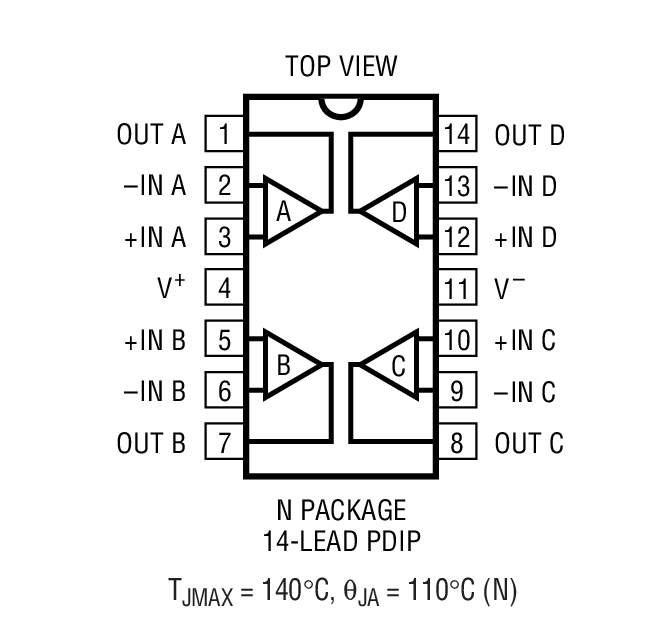

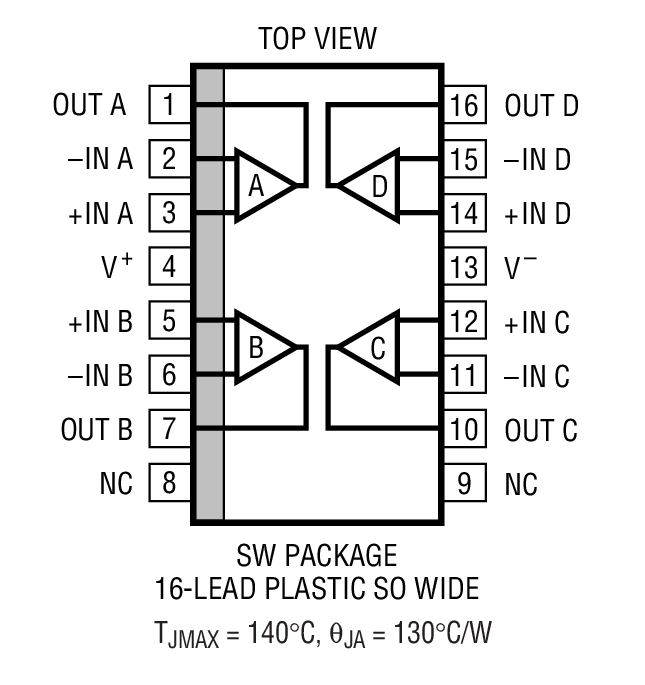

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1127ACN#PBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead PDIP (Narrow 0.3 Inch) | |
| LT1127CN#PBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead PDIP (Narrow 0.3 Inch) | |
| LT1127CSW#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
| LT1127CSW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
| ウェハ・ファブリケーション・データ | R295 Reliability Data |
