製品概要
機能と利点

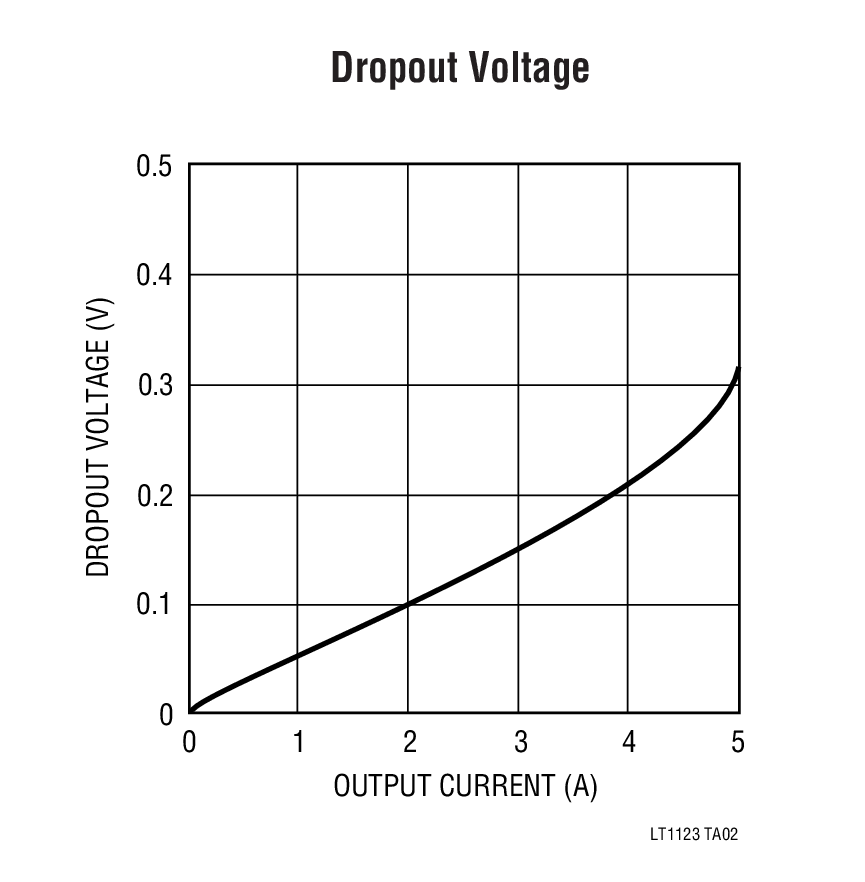

- 超低損失
- 低コスト
- ±1%精度の5V固定出力
- 700μAの静止時消費電流

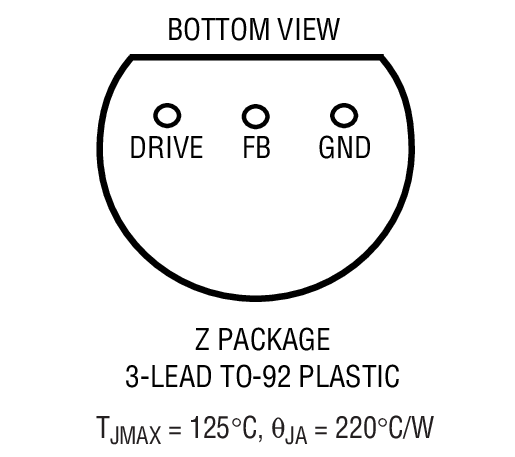

- 3ピンTO-92パッケージ
- 1mVのライン レギュレーション
- 5mVのロード レギュレーション
- 4A出力保証
- 過熱保護回路内蔵
製品概要
LT1123はディスクリートPNPパワー素子と共に使用され、真に低コストの低損失・レギュレータを構成することが可能な3端子のバイポーラ・デバイスです。LT1123はトリミングされたバンドギャップ・リファレンス、エラー・アンプおよびドライブ回路から成り、外付けされたPNPパス素子から125mAのベース電流を取り出すことができます。LT1123は5Vの固定出力電圧用に設計されています。
ドライブピンは125mAで2V(10mAでは1.4Vまで)までプル・ダウンすることができますので、1本の抵抗でPNPに対するベース・ドライブ電流を制限することができます。また、この抵抗でLT1123本体の消費電力を減少させることもできます。出力が短絡状態の下では、フィードバック・ピンがグランドレベルになり、供給可能なドライブ電流はさらに制限されるため、フォールドバック電流制限になります。
LT1123の静止時消費電流はわずか700μAで、低コストTO-92パッケージで供給されます。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

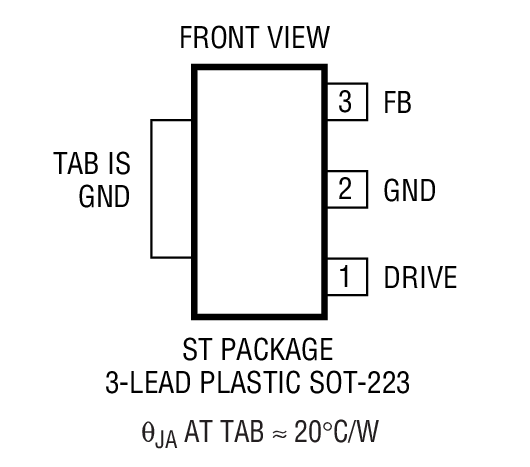

| LT1123CST#PBF | 材料宣誓書（MD） | 信頼性データ | 3-Lead SOT-223 | |
| LT1123CST#TRPBF | 材料宣誓書（MD） | 信頼性データ | 3-Lead SOT-223 | |
| ウェハ・ファブリケーション・データ | R038 Reliability Data |
