LT1115: Ultra-Low Noise, Low Distortion, Audio Op Amp Data Sheet8/23/2007PDF246K
製品概要
機能と利点
- 電圧ノイズ:
- 1.2nV/√Hz(MAX)1kHz時
- 0.9nV/√Hz(TYP)1kHz時
- 電圧ノイズ及び電流ノイズは全数テストを実施
- 利得帯域幅積:40MHz(MIN)
- スルーレート:10V/μs(MIN)
- 電圧利得:200万(MIN)
- 全高調波歪み:0.002%
@10kHz、AV=-10、RL=600Ω、VO=7VRMS - CCIF混変調歪み:0.0002%
AV=+10、RL=600Ω、VO=7VRMS
製品概要
LT1115は現在量産中のモノリシックIC製品では最も低ノイズのオーディオ用オペアンプICであり、そのノイズ性能(0.9nV/√Hz@1kHz)は高スルーレート(>15V/μs)および超低歪み率と両立したスペックを実現しています。

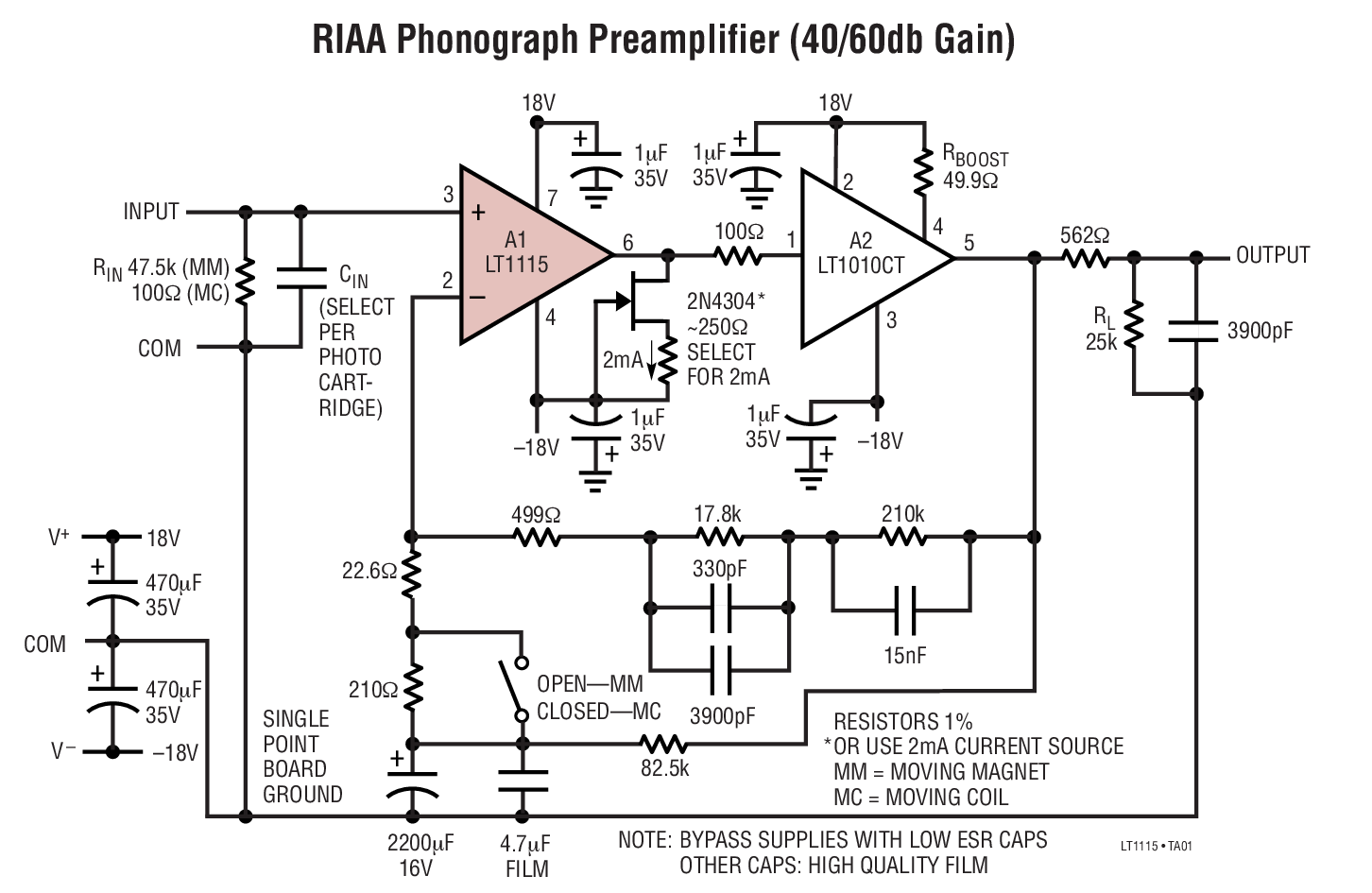

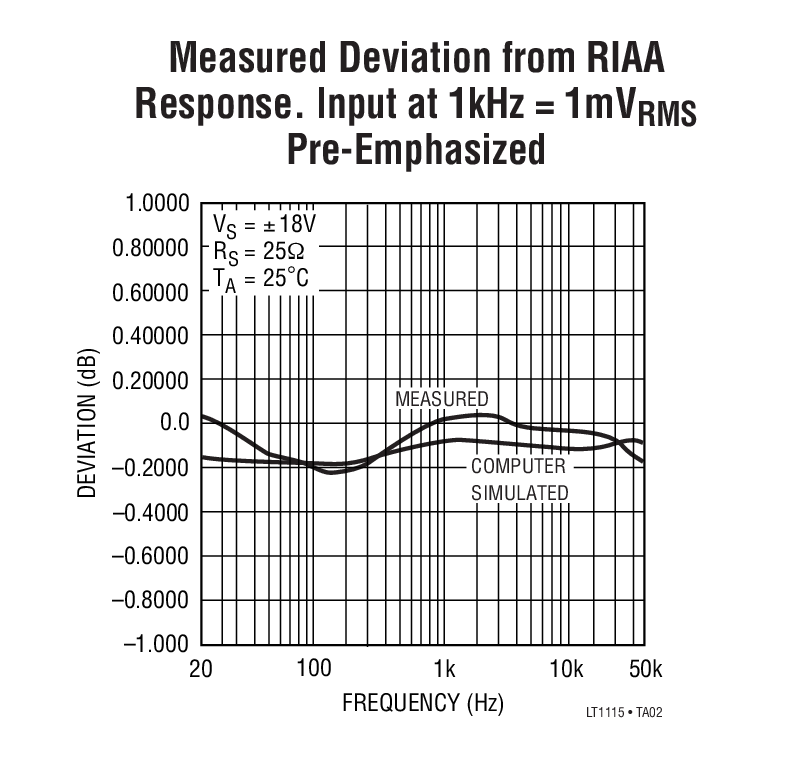

下記のRIAA回路は、超低歪み率および理想的なRIAA特性とほぼ近似した特性を示します。
アプリケーション
- 高品質オーディオ・プリアンプ
- 低ノイズマイクロホン・プリアンプ
- 超低ノイズインストルメンテーションアンプ
- 赤外線検知アンプ
- ソーナーアンプ
- 低歪み率発振器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R041 Reliability Data3/26/2018PDF20 K
-
AN43 - Bridge Circuits7/10/2012PDF3M
-
AN67 - Linear Technology Magazine Circuit Collection, Volume III8/20/2007PDF1M
-
AN48 - Using the LTC Op Amp Macromodels8/20/2007PDF289K
-
DC417B - Demo Manual2/1/2012PDF137K
-
DN42 - Chopper vs Bipolar Op Amps—An Unbiased Comparison7/24/2014PDF68K
-
DN140 最適なノイズ特性のための最新オペアンプ選択ガイド2/21/2008PDF41K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

下記製品はLTspiceで使用することが出来ます。:
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|

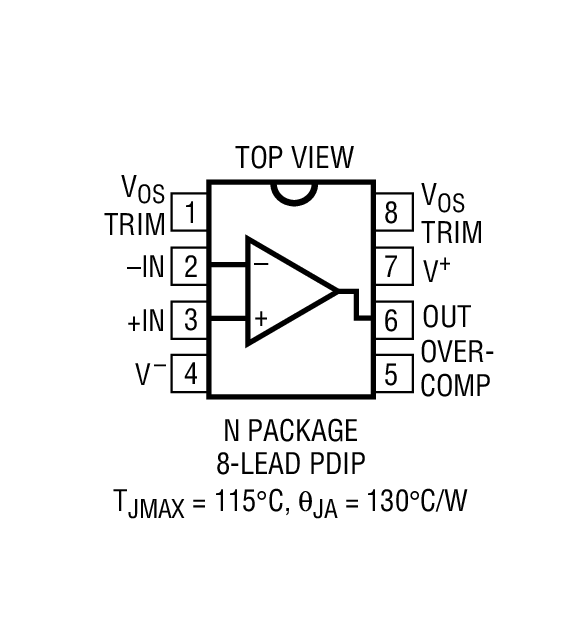

LT1115CN8#PBF | 材料宣誓書(MD) | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |

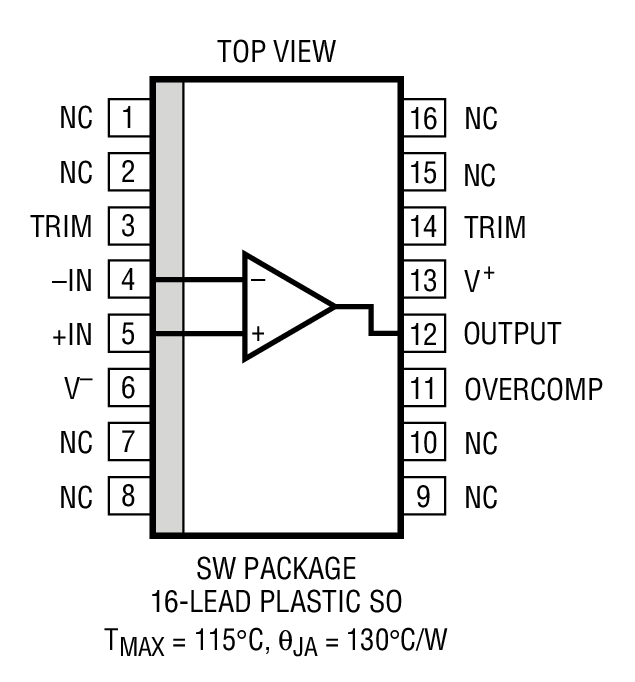

LT1115CSW#PBF | 材料宣誓書(MD) | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
LT1115CSW#TRPBF | 材料宣誓書(MD) | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
ウェハ・ファブリケーション・データ | R041 Reliability Data |
