製品概要

機能と利点

  • 1.0V~30Vの入力電圧範囲
  • 昇圧または降圧用
  • 3個の外付け部品のみで動作
  • バッテリの電圧降下検知用コンパレータ内蔵
  • ユーザーで調節可能な電流制限機能
  • 1Aのパワースイッチ内蔵
  • 出力電圧可変型およ固定型

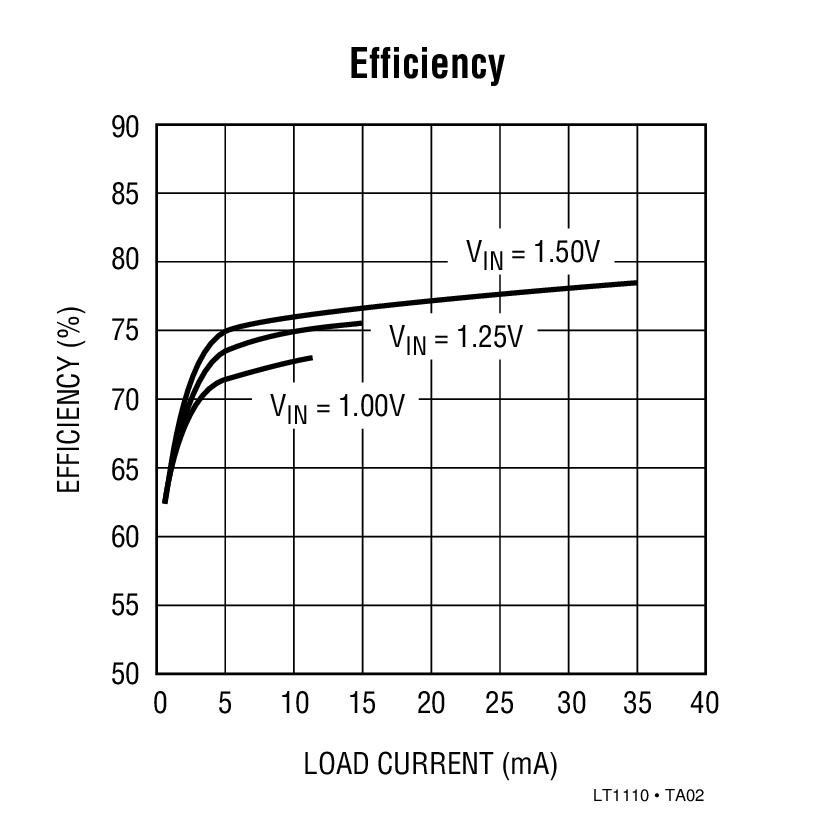

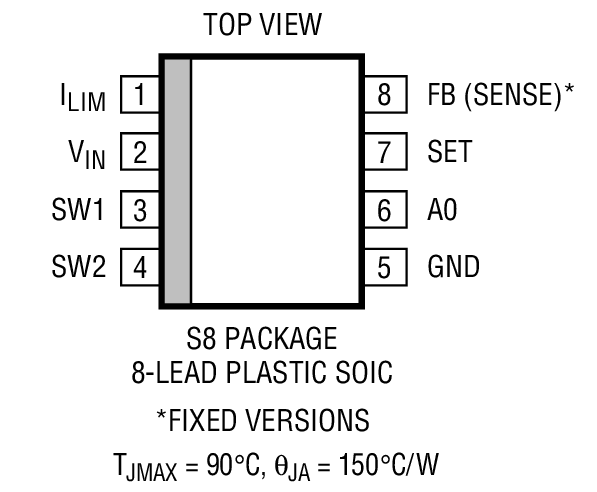

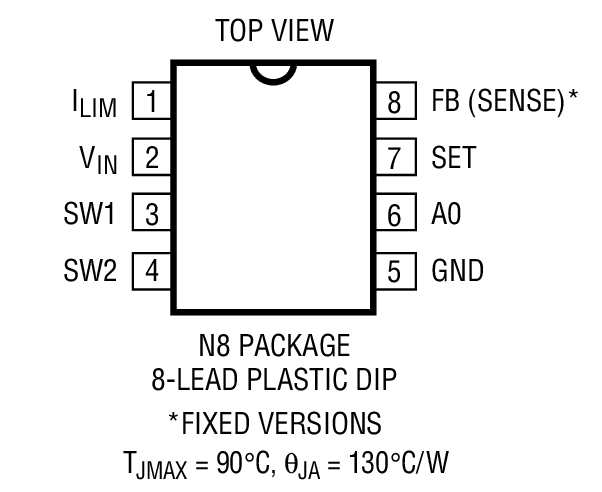

  • 8ピンミニDIP/8ピンSOP

製品概要

LT1110は多様なアプリケーションに対応可能なマイクロパワー・スイッチング・レギュレータです。3個の外付け部品のみで5Vおよび12Vの固定出力が可能です。入力電圧は1.0Vからとなっていて、一次電源として1個のバッテリで動作しなければならない低電圧電源でのアプリケーションで最も効果を発揮することができます。チップ内蔵のゲインブロックは、バッテリ電圧の低下を検知したり、リニア・ポスト・レギュレータとしての機能をも実行します。

LT1110の発振周波数は70kHになっていますので、多くの応用で表面実装型のインダクタおよびコンデンサを使用することができます。待機時の消費電流は300μAで消費電流を最小限にしなければならないリモート機器、あるいはバッテリ電源機器には最適です。

多くのステップダウン・コンバータ、または入力電源電圧が3V以上の場合はLT1111を推奨しますが、LT1110は容易にステップアップ/ステップダウン・コンバータを構成できます。1個の抵抗を加えることにより各々のユーザーがスイッチ電流制限レベルを調整することができます。独自のバッテリ逆接続保護機能を具えていますので、安全領域での逆電流制限、1.6Vまでの逆電圧で破壊に至らないための制限等が可能となっています。


アプリケーション

  • ページャー
  • カメラ

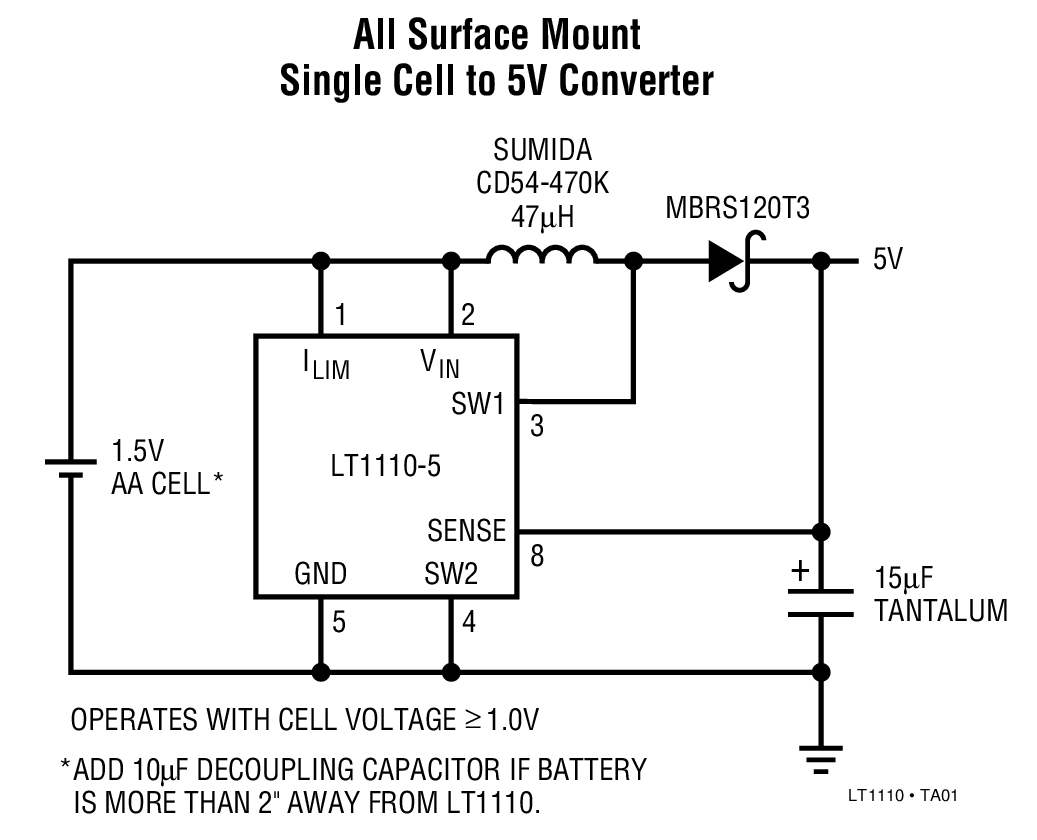

  • 電池1個から5Vへのコンバータ
  • バッテリ・バックアップ電源
  • ラップトップ/パームトップ・コンピュータ
  • セルラー電話
  • ポータブル機器
  • レーザーダイオード・ドライブ
  • ポータブルPOSターミナル

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1110
LT1110-12
LT1110-5
