製品概要
機能と利点
- ミニDIP、TO-220パッケージで供給
- 広い入力電圧範囲：3V-60V
- 低静止電流：6mA
- 内部1.25Aスイッチ
- 非常に少ない外部部品
- 過負荷から自己保護
- ほぼすべてのスイッチング・トポロジーで動作
- シャットダウン・モードの消費電源電流はわずか50μA
- フライバック・モードにより完全絶縁出力が可能
- 外部同期化可能
製品概要
H（メタルキャン）、J（セラミック）、K（メタルキャン）パッケージではすでに廃品になっています。
LT1072はモノリシック高電力スイッチング・レギュレータです。これらは、バック、ブースト、フライバック、フォワード、反転、および“Cuk”を含むすべての標準スイッチング構成で動作させることができます。高電流、高効率スイッチはすべての発振器、制御、および保護回路とともにチップに含まれています。すべての機能を統合化することにより、LT1072はTO-220パワー・パッケージ、8ピン・ミニDIPに組み込むことができました。これにより、非常に使いやすく、また3ピンリニアレギュレータと同様の「バスト・プルーフ」動作が得られます。

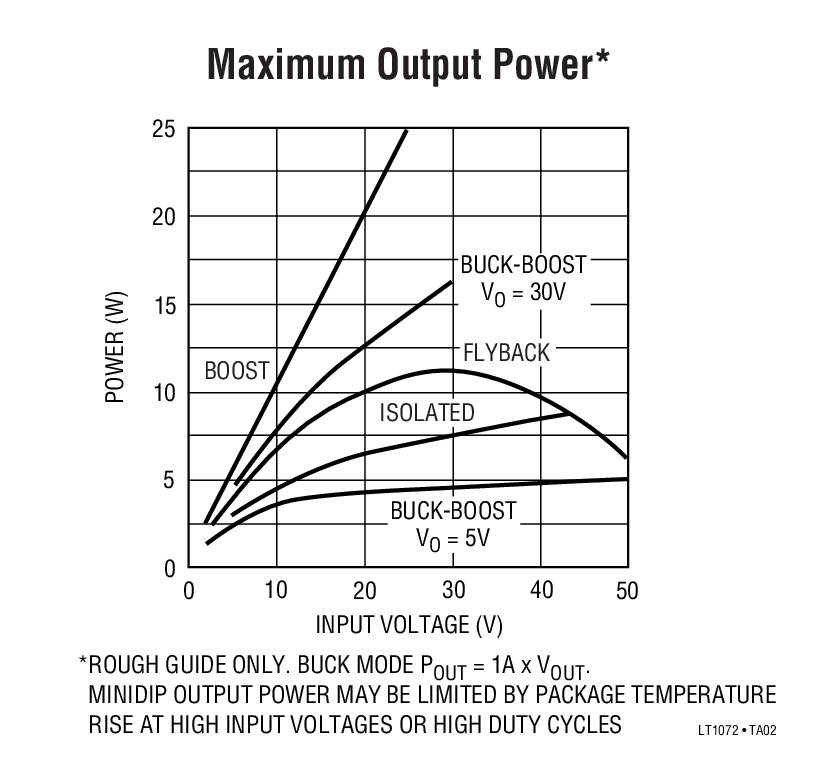

LT1072は3Vから60Vまでの電源電圧で動作し、静止電流消費はわずか6mAです。これは外部電源デバイスなしで最大20Wの負荷電力を送ることができます。電流モード・スイッチング技術の利用により、優れたACおよびDC負荷およびライン変動率を与えます。
LT1072には、使用が非常に難しい現在利用可能な低消費電力制御チップでも見られない多くのユニークな機能があります。これで、アンチSATスイッチを使用することにより効率を損なうことなく非常に幅広い負荷電流の供給が可能です。外部から操作できるシャットダウン・モードでは、全電源電流を待機動作で50μAまで低減できます。完全に分離された安定化出力は、LT1072に組み込まれるオプションの「フライバック調整モード」を使ってオプトカプラまたはトランス巻線追加を必要とせずに発生させることができます。
アプリケーション
- ロジック電源
- 5Vロジックから±15Vオペアンプ電源まで
- 最大50Wまでのオフライン・コンバータ

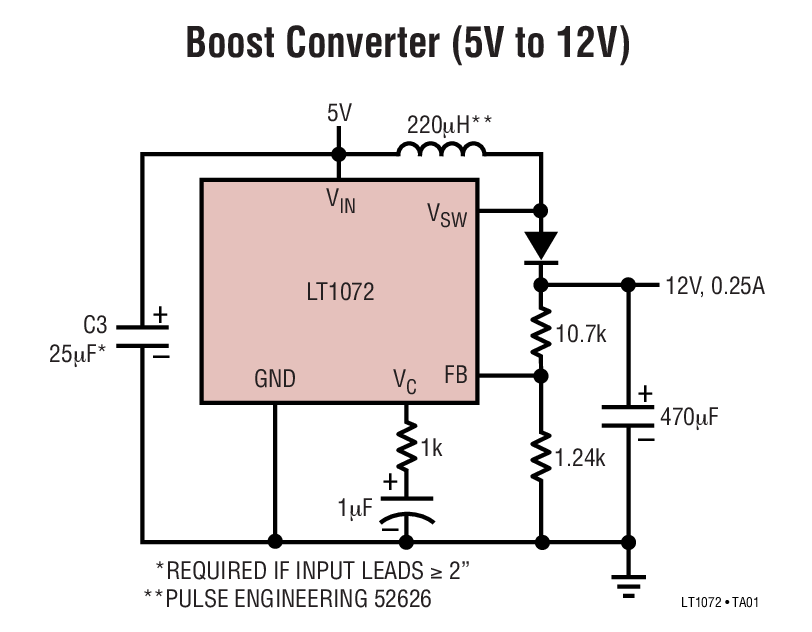

- バッテリの昇圧コンバータ
- パワー・インバータ(+から-)または(-から+)
- 完全絶縁マルチ出力
- 高電流電源用ドライバ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R012 Reliability Data3/23/2018
-
AN29 - Some Thoughts on DC-DC Converters3/8/2013
-
AN45 - Measurement and Control Circuit Collection11/29/2012
-
AN32 - High Efficiency Linear Regulators9/8/2010
-
AN30 - Switching Regulator Circuit Collection10/31/2008
-
AN19 LT1070設計マニュアル2/14/2008
-
AN46 - Efficiency and Power Characteristics of Switching Regulator Circuits8/20/2007
-
AN31 - Linear Circuits for Digital Systems8/20/2007
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT1072
LT1072HV
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

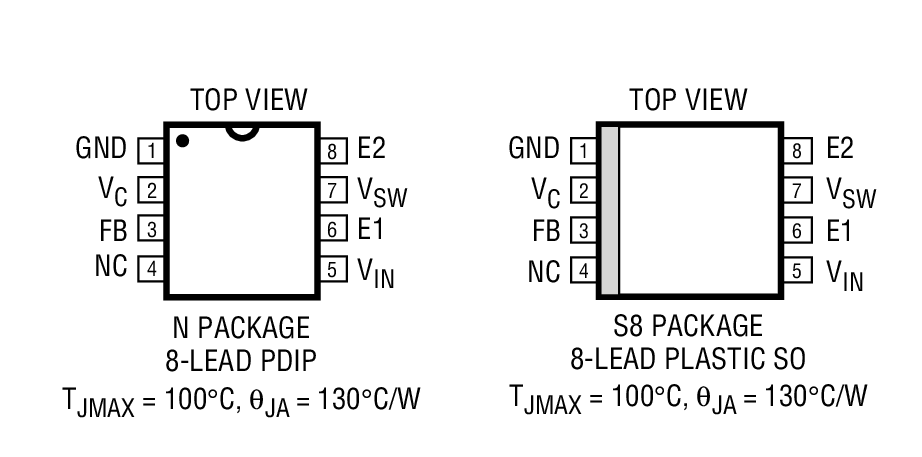

| LT1072CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1072CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1072CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |

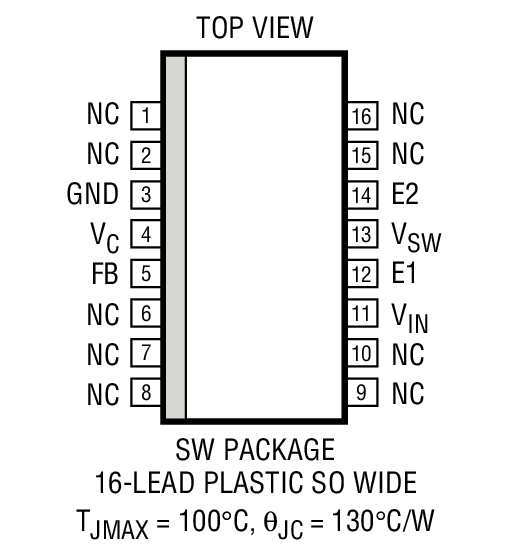

| LT1072CSW#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
| LT1072CSW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
| LT1072CT#06PBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TO-220 (Flow 06) | |

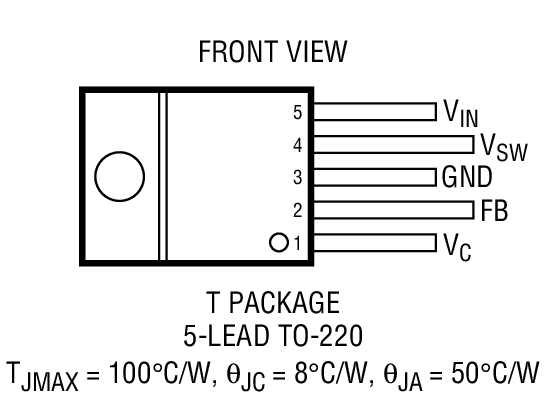

| LT1072CT#PBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TO-220 | |
| LT1072HVCT#PBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TO-220 | |
| LT1072HVIT#PBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TO-220 | |
| LT1072IN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1072IT#PBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TO-220 | |
