特長
- 単一入力から+および-電圧を生成

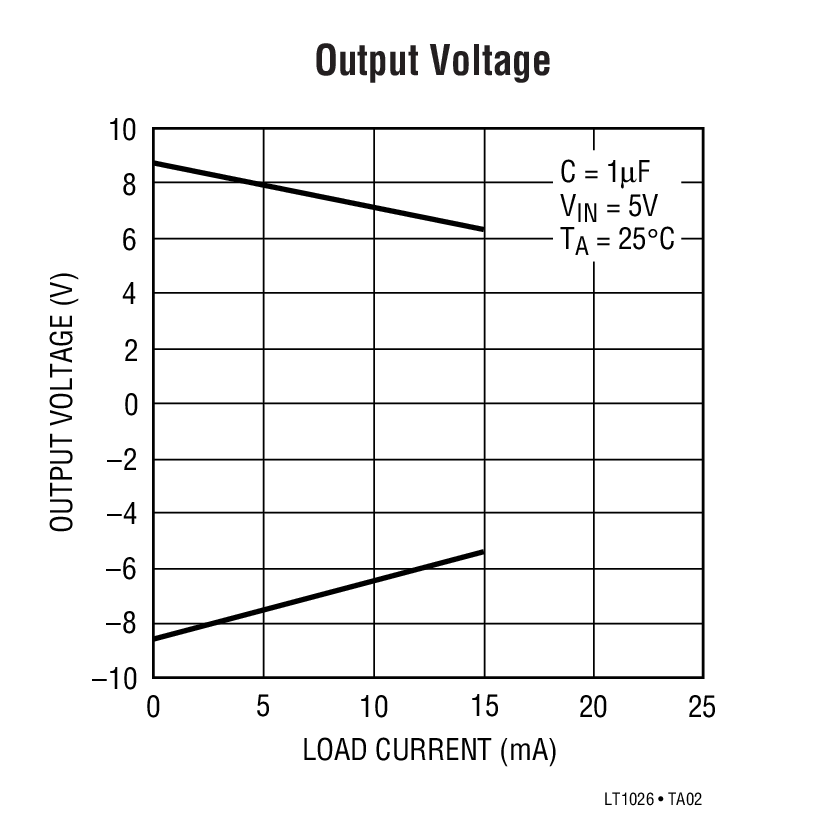

- 最大±18Vの出力
- 4個の1μFコンデンサのみ
- インダクタ
- 出力電流： 10mA（最小）
- 最小4Vまで動作
- ラッチアップなし

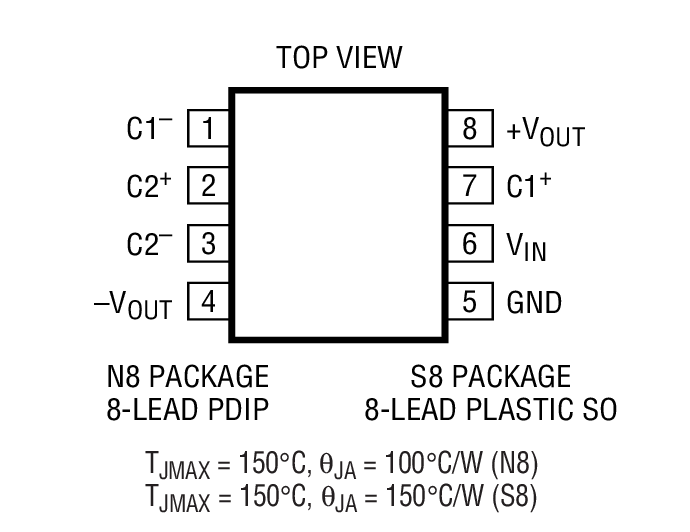

- 8ピン・ミニDIP
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

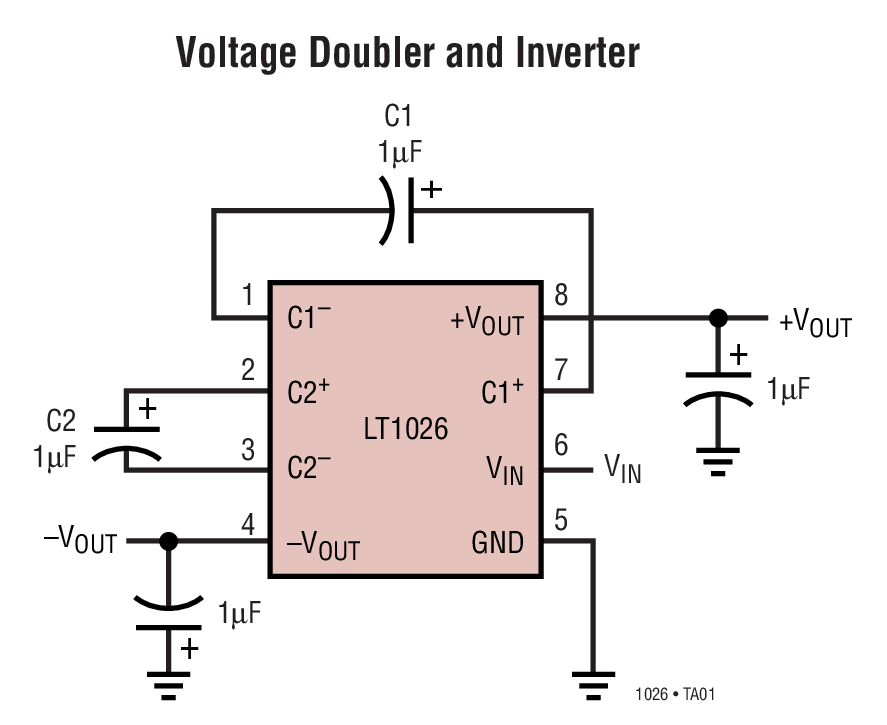

LT1026は、スイッチト・キャパシタ電圧ダブラおよびインバータを1個のモノリシック・チップに搭載したデバイスです。4V～10Vの入力で動作可能で、±7V～±18Vの出力を供給します。10mA以上の出力電流が得られます。2つのチャージポンプが入力電圧を2倍にした後、その倍電圧を反転します。バイポーラ技術によって製造されるLT1026は、ラッチアップの影響を受けず最大36Vの出力を生成できます。
LT1026はインダクタを使用せずに追加のシステム電圧を生成するのに便利で、ロジック電源から、インターフ ェイス回路、オペアンプ、データ収集回路への電力供給を簡素化します。
アプリケーション
- ライン・ドライバ
- オペアンプ電源
- バッテリ・スプリッタ
- RS232電源
