製品概要
機能と利点
- 保証オフセット電圧 50μV最大

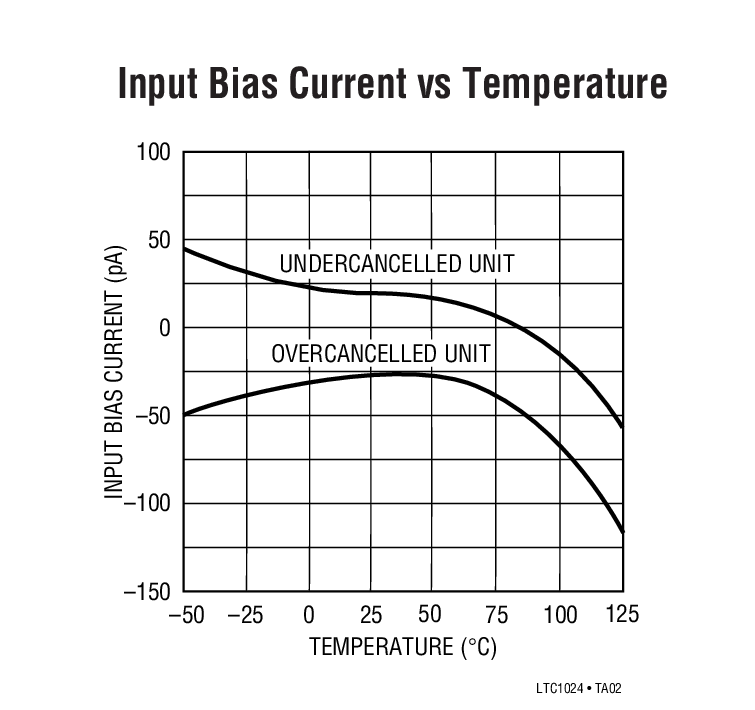

- 保証バイアス電流
- 25℃ 120pA最大
- -55℃～125℃ 700pA最大
- 保証ドリフト 1.5μV/℃最大
- 低ノイズ、0.1Hz～10Hz 0.5μVp-p
- 保証低電源電流 600μA最大
- 保証CMRR 112dB最小
- 保証PSRR 112dB最小
- 負荷電流5mAで電圧利得保証
- 保証マッチング特性
製品概要
LT1024はマッチングおよび内部補償された汎用の高精度オペアンプで、複数のオペアンプを必要とするあらゆる高精度アプリケーションに使用できます。LT1024はピコアンペア・バイアス電流(-55℃から125℃の全温度範囲で維持)、マイクロ・ボルトのオフセット電圧(そして低経時ドリフトおよび低温度ドリフト)、低電圧および低電流ノイズ、そして低消費電力特性をすべて実現したオペアンプです。きわめて高い同相除去比および電源変動除去比、そして実際には測定不能な優れたウォームアップ・ドリフト、さらに1,000,000の電圧利得で5mAの負荷電流を供給できる能力など、卓越した高精度仕様を実現しています。
オフセット電圧、非反転バイアス電流、同相除去、および電源変動除去において、厳密なマッチングが保証されています。

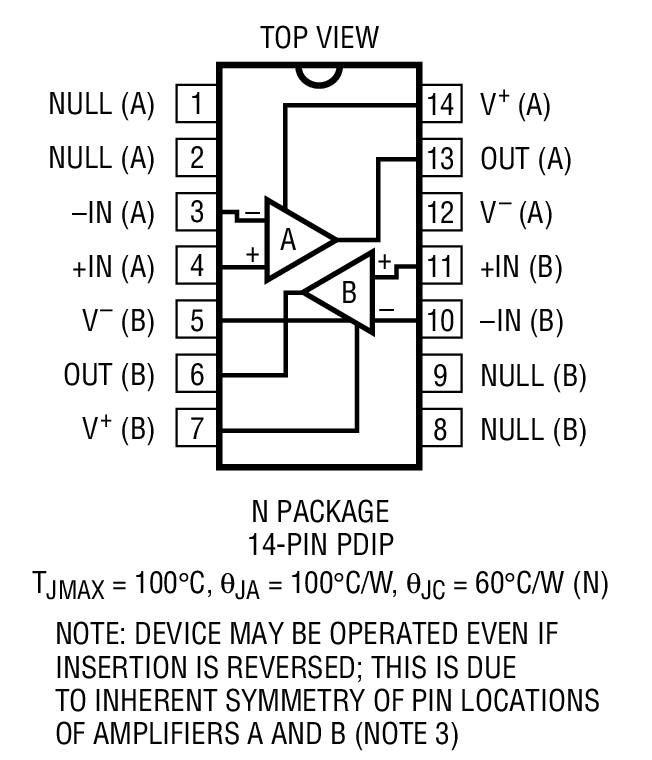

LT1024は総合性能が優れているため、多くのデュアル構成アプリケーションで要求される、手間のかかる高精度システム設計時の誤差解析作業が不要です。したがって、LT1024は14ピンDIP構成の汎用高精度オペアンプの標準在庫品とすることができます。
類似仕様のシングル・オペアンプとして、LT1012がありますのでデータシートを参照してください。また、8ピン構成の単一電源デュアル高精度オペアンプについては、LT1013のデータシートを参照してください。
アプリケーション
- 圧力ゲージ信号調整器
- デュアル・リミットの高精度スレッシュホールド検出
- 電荷積分器
- 広いダイナミック範囲の対数アンプ
- 照度計
- 低周波数アクティブ・フィルタ
- 標準電池・バッファ
- 熱電対アンプ
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1024
LT1024A
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1024ACN#PBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead PDIP (Narrow 0.3 Inch) | |
| LT1024CN#PBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead PDIP (Narrow 0.3 Inch) | |
| ウェハ・ファブリケーション・データ | R106 Reliability Data |
