特長

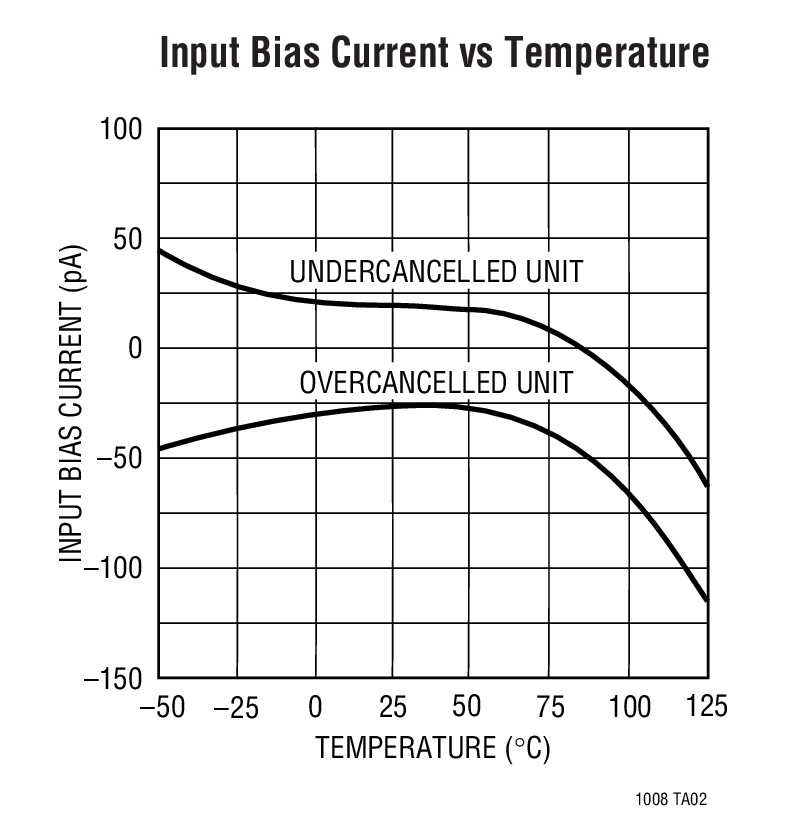

- 保証バイアス電流
- 25℃:100pA最大
- -55℃から125℃:600pA最大
- 保証オフセット電圧:120μV最大
- 保証ドリフト:1.5μV/℃最大
- 低ノイズ、0.1Hzから10Hz:0.5μVp-p
- 保証低電源電流:600mA最大
- 保証CMRR:114dB最小
- 保証PSRR:114dB最小
- 負荷電流5mAで電圧利得保証
- 8ピンPDIPおよびSOパッケージ
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

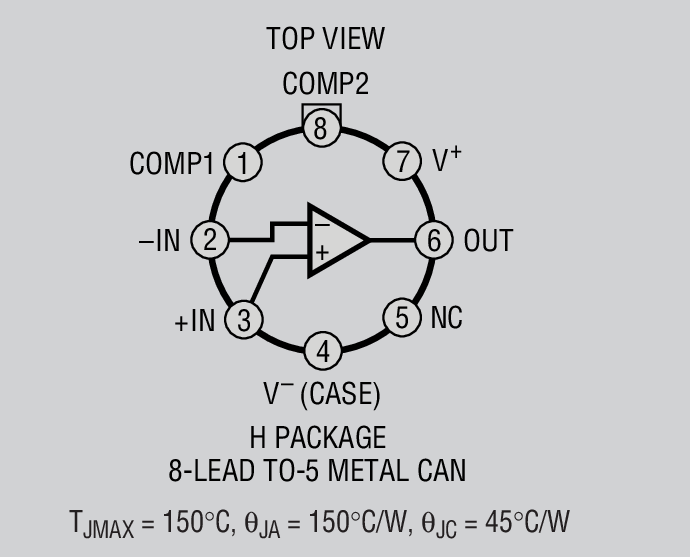

H（メタルキャン）、J（セラミック）、K（メタルキャン）パッケージではすでに廃品になっています。
LT1008は汎用の高精度オペアンプであり、実際的にあらゆる高精度アプリケーションに使用できます。LT1008は初めて、ピコアンペア・バイアス電流(-55℃から125℃の全温度範囲で維持)、マイクロ・ボルトのオフセット電圧(そして低経時ドリフトおよび低温度ドリフト)、低電圧および低電流ノイズ、そして低消費電力特性をすべて実現したオペアンプです。LT1008は、きわめて高い同相除去比および電源変動除去比、そして高電圧利得で5mAの負荷電流を供給する能力を備えているため、卓越した高精度仕様を実現しています。
LT1008はすべての特性が優れているため、多くのアプリケーションにおいて、手間のかかる高精度システム設計の誤差解析手順が不要です。そのため、LT1008は汎用の高精度オペアンプの標準在庫品とすることができます。
LT1008はアンプの周波数応答の整形を柔軟に行うために、1本のコンデンサで外部的に補償されます。LT1008はすべての標準的なLM108A/308のアプリケーションに使用して、性能を向上させることができます。オフセット電圧がさらに低い以外は、LT1008とほぼ同様の性能を有する内部補償デバイスとしてLT1012があります。
アプリケーション
- 高精度計測
- 電荷積分器
- 広ダイナミック・レンジ対数アンプ
- 照度計
- 低周波数アクティブ・フィルタ
- 標準電池・バッファ
- 熱電対アンプ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
4
1Ku当たりの価格
最低価格：$3.95
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1008
資料
8
Filters
1つが該当
すべて
-
すべて
-
データシート
-
アプリケーション・ノート
-
デザイン・ノート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
すべて
-
すべて
-
English
データシート
1
アプリケーション・ノート
2
更新 08/15/2012
English
更新 05/04/2010
English
AN21 - Composite Amplifiers
322.00K
デザイン・ノート
2
更新 07/24/2014
English
HTML
更新 11/08/2023
English
ユーザ・ガイド
1
更新 02/01/2012
English
DC417B - Demo Manual
137.00K
信頼性データ
1
更新 03/23/2018
English
R048 Reliability Data
21.18 K
技術記事
1
HTML
更新 09/01/2009
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
8
データシート 1
信頼性データ 1
ユーザ・ガイド 1
アプリケーション・ノート 2
デザイン・ノート 2
技術記事 1
設計リソース 4
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1008CN8#PBF |

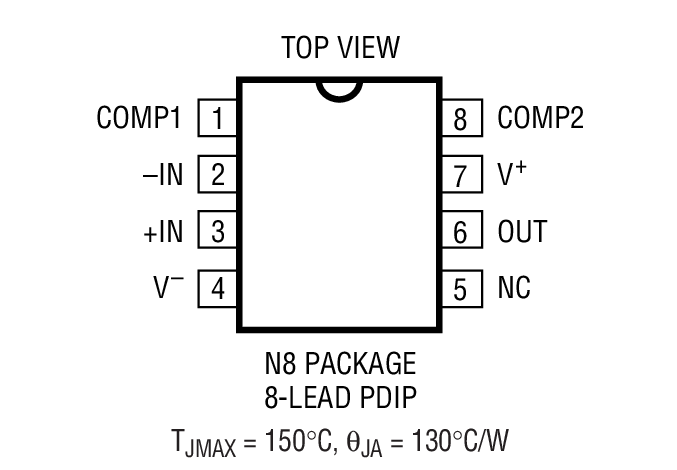

8-Lead PDIP (Narrow 0.3 Inch)
|
|
|
| LT1008IN8#PBF |
8-Lead PDIP (Narrow 0.3 Inch)
|
|
|
| LT1008S8#PBF |

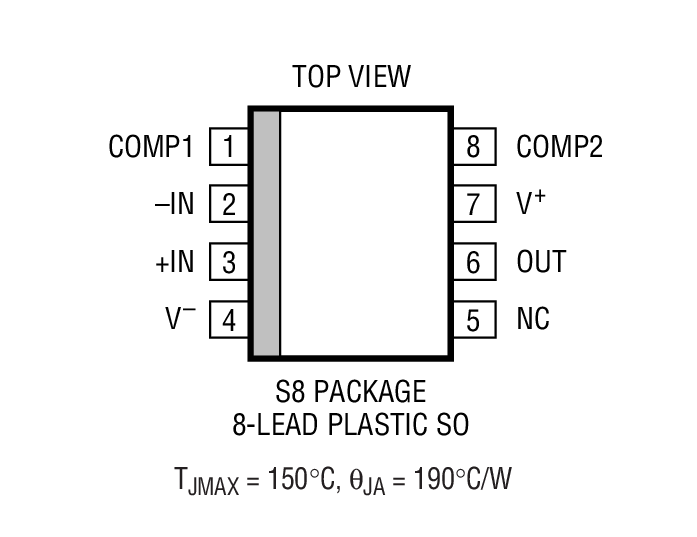

8-Lead SOIC (Narrow 0.15 Inch)
|
|
|
