LT1001

高精度オペアンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

2 3, 2011 ellipse 日本語

LT1001: 高精度オペアンプ データシート

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示
LTspice LT1001 Demo Circuit - Precision Absolute Value Circuit (Full-Wave Rectifier) Download 2.00KB LTspice LT1001 Demo Circuit - Precision Current Source Download 2.00KB LTspice LT1001 - Operational Amplifiers (Op Amps) Download 2.11 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.77
特長
  • 保証低オフセット電圧
    • LT1001AM 15μV最大
    • LT1001C 60μV最大
  • 保証低ドリフト
    • LT1001AM 0.6μV/℃最大
    • LT1001C 1.0μV/℃最大
  • 保証低バイアス電流
    • LT1001AM 2nA最大
    • LT1001C 4nA最大
  • 保証CMRR
    • LT1001AM 114dB最小
    • LT1001C 110dB最小
  • 保証PSRR
    • LT1001AM 110dB最小
    • LT1001C 106dB最小
  • 低消費電力
    • LT1001AM 75mW最大
    • LT1001C 80mW最大
  • 低ノイズ 0.3μVp-p
製品概要
show more Icon

H（メタルキャン）、J（セラミック）、K（メタルキャン）パッケージではすでに廃品になっています。

LT1001は、高精度オペアンプ技術の飛躍的な向上によって実現したデバイスです。設計、製造プロセス、およびテストにおいて、主要パラメータのすべての分布を最適化することに特に重点が置かれました。その結果、最も低コストの一般温度グレードデバイスのLT1001Cの仕様は、競合する他の同等グレードの高精度アンプに比べて大幅に改善されています。

基本的に、すべてのユニットの入力オフセット電圧は50μV以下となっています(以下の分布図を参照)。このため、LT1001AM/883を15μVで規定することができました。LT1001Cは、優れた入力バイアス電流、オフセット電流、同相除去、および電源変動特性を備えているため、以前は高価なグレードの高いデバイスでしか実現できなかった保証性能を達成しています。消費電力は、ノイズや速度性能に影響を与えることなく、最も一般的な高精度オペアンプのほぼ半分になっています。低消費電力の副産物として、ウォームアップ・ドリフトが低下しています。また、LT1001の出力ドライブ能力も強化されており、電圧利得は10mAの負荷電流で保証されています。これと同様の性能を有し、マッチング仕様が保証されているデュアル高精度オペアンプについては、LT1002を参照してください。下図にプラチナ抵抗温度計のアプリケーションを示します。


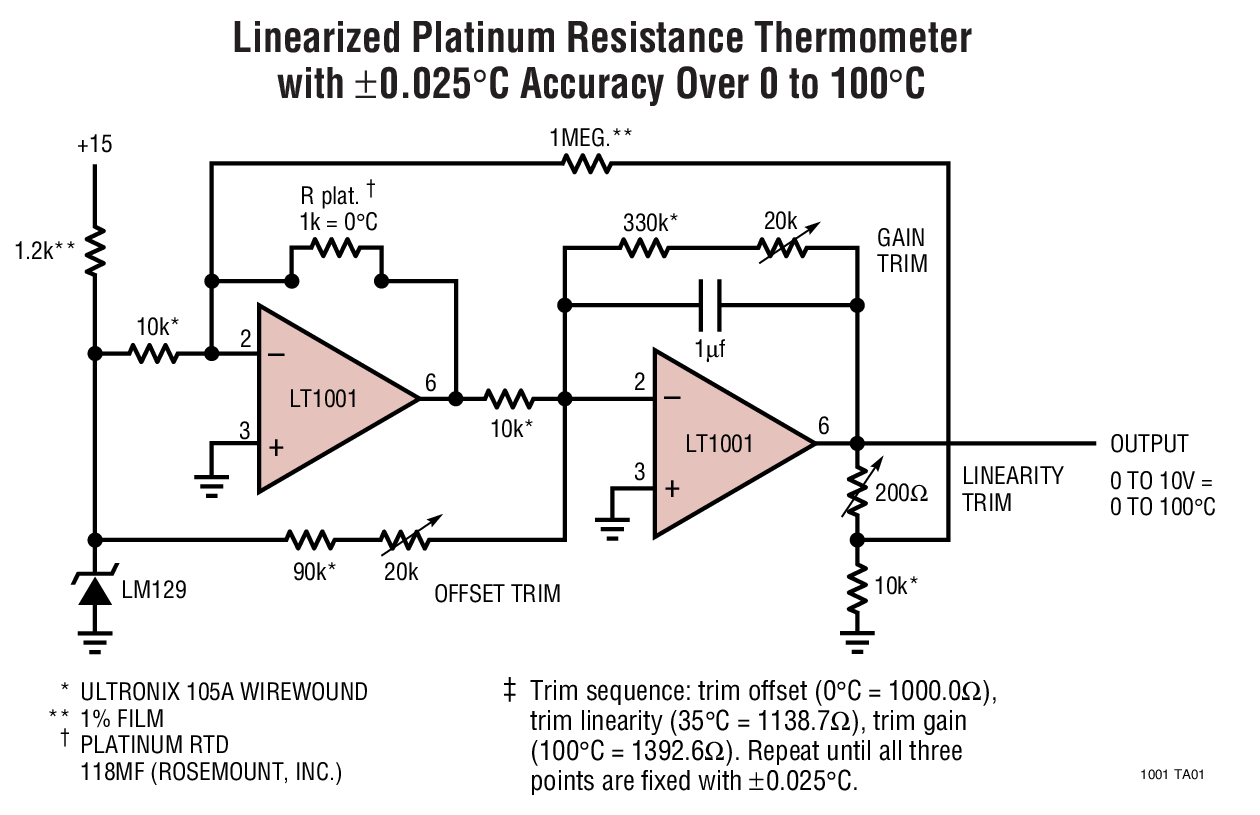

アプリケーション

  • 熱電対アンプ
  • 圧力ゲージ・アンプ
  • 低レベルの信号処理
  • 高精度データ収集
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LT1001 Demo Circuit - Precision Absolute Value Circuit (Full-Wave Rectifier) Download 2.00KB LTspice LT1001 Demo Circuit - Precision Current Source Download 2.00KB LTspice LT1001 - Operational Amplifiers (Op Amps) Download 2.11 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.77
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT1001

資料

22
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • アプリケーション・ノート
  • ユーザ・ガイド
  • デザイン・ノート
  • データシート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 08/17/2009
English

LT1001: Precision Operational Amplifier Data Sheet

PDFファイルを開く

redirect
197.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 02/03/2011
日本語

LT1001: 高精度オペアンプ データシート

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/22/2018
English
R007 Reliability Data redirect icon

197.27 K

download

PDFをダウンロード

アプリケーション・ノート

11

PDF Vector

PDF

更新 07/08/2010
English
AN3 - Applications for a Switched-Capacitor Instrumentation Building Block redirect icon

1.00M

download

PDFをダウンロード

PDF Vector

PDF

更新 08/20/2007
English
AN6 - Applications of New Precision Op Amps redirect icon

766.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 02/05/2013
English
AN12 - Circuit Techniques for Clock Sources redirect icon

146.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 08/15/2012
English
AN10 - Methods for Measuring Op Amp Settling Time redirect icon

270.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 03/26/2010
English
AN5 - Thermal Techniques in Measurement and Control Circuitry redirect icon

171.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 09/20/2010
English
AN28 - Thermocouple Measurement redirect icon

965.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 05/04/2010
English
AN21 - Composite Amplifiers redirect icon

322.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 08/20/2007
English
AN74 - Component and Measurement Advances Ensure 16-Bit DAC Settling Time redirect icon

957.00K

download

PDFをダウンロード

PDF Vector

HTML

更新 08/07/2023
English
AN-28: Thermocouple Measurement redirect icon

PDF Vector

HTML

更新 10/15/2020
English
AN-86: A Standards Lab Grade 20-Bit DAC with 0.1ppm/°C Drift redirect icon

PDF Vector

HTML

更新 10/15/2020
日本語
AN-86:研究所標準グレードのドリフト0.1ppm/°C 20ビットDAC redirect icon

ユーザ・ガイド

1

PDF Vector

PDF

更新 02/01/2012
English
DC417B - Demo Manual redirect icon

137.00K

download

PDFをダウンロード

デザイン・ノート

7

PDF Vector

PDF

更新 07/24/2014
English
DN42 - Chopper vs Bipolar Op Amps—An Unbiased Comparison redirect icon

68.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 06/28/2016
English
DN3 - Operational Amplifier Selection Guide for Optimum Noise Performance redirect icon

218.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 08/20/2007
English
DN6 - Operational Amplifier Selection Guide for Optimum Noise Performance redirect icon

133.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 06/28/2016
English
DN15 - Noise Calculations in Op Amp Circuits redirect icon

219.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 07/28/2014
English
DN140 - Updated Operational Amplifier Selection Guide for Optimum Noise Performance redirect icon

72.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 02/21/2008
日本語
DN140 最適なノイズ特性のための最新オペアンプ選択ガイド redirect icon

41.00K

download

PDFをダウンロード

PDF Vector

HTML

更新 10/01/1996
English
Design Note 140: Updated Operational Amplifier Selection Guide for Optimum Noise Performance redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 20
show more Icon

データシート 2

LT1001: Precision Operational Amplifier Data Sheet
LT1001: 高精度オペアンプ データシート

信頼性データ 1

R007 Reliability Data

ユーザ・ガイド 1

DC417B - Demo Manual

アプリケーション・ノート 10

AN-86:研究所標準グレードのドリフト0.1ppm/°C 20ビットDAC
AN3 - Applications for a Switched-Capacitor Instrumentation Building Block
AN6 - Applications of New Precision Op Amps
AN12 - Circuit Techniques for Clock Sources
AN10 - Methods for Measuring Op Amp Settling Time
AN5 - Thermal Techniques in Measurement and Control Circuitry
AN28 - Thermocouple Measurement
AN21 - Composite Amplifiers
AN74 - Component and Measurement Advances Ensure 16-Bit DAC Settling Time
AN-28: Thermocouple Measurement

デザイン・ノート 6

DN140 最適なノイズ特性のための最新オペアンプ選択ガイド
DN42 - Chopper vs Bipolar Op Amps—An Unbiased Comparison
DN3 - Operational Amplifier Selection Guide for Optimum Noise Performance
DN6 - Operational Amplifier Selection Guide for Optimum Noise Performance
DN15 - Noise Calculations in Op Amp Circuits
Design Note 140: Updated Operational Amplifier Selection Guide for Optimum Noise Performance
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

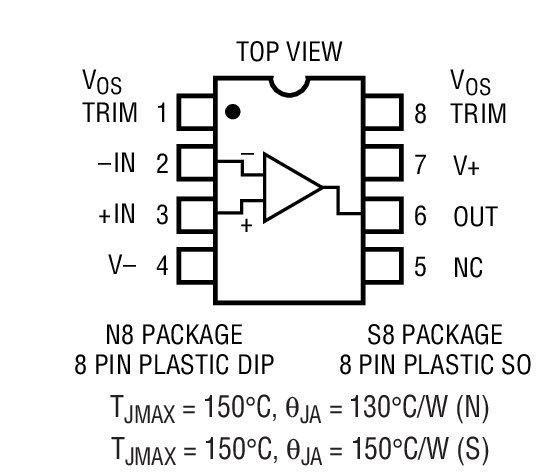

製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
