ICL7663

製造中

プログラマブル正電圧レギュレータ

LCD向けに温度補償済みディスプレイ駆動電圧を発生

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 改良されたセカンド・ソース(「Maxim AdvantageTM」の3ページを参照)。
  • 出力電圧精度:1%(ICL7663A)
  • 自己消費電流は全温度範囲にわたりサポート
  • 向上した出力電圧温度係数
  • 出力電流:40mA、電流制限付き
  • 動作範囲:1.5V~16V
  • 調整可能な出力電圧
  • 低入出力間電圧差
  • モノリシックで低消費電力のCMOS設計

アナログ・デバイセズのICL7663は、自己消費電流が10µA未満の高効率正電圧レギュレータです。1.5V~16Vの入力電圧範囲に対し、出力電圧は、2個の外付け抵抗によって1.3V~16Vの任意の電圧に設定されます。ICL7663は、低自己消費電流、40mAの出力電流能力、VINとVOUTの低電圧差、ロジック入力レベルのシャットダウン制御などを特長とし、バッテリ駆動電源に最適です。更に、ICL7663は、マルチプレックスされたLCDディスプレイ・システム向けに温度補償されたディスプレイ駆動電圧を発生するのに適した、温度係数が負の出力を備えています。

アナログ・デバイセズのICL7663Aは、ICL7663の強化モデルであり、精度が1%の電圧リファレンスを備えているため、ほとんどのアプリケーションにおいて出力電圧を調整する必要がありません。

ICL7663Bは、入力電圧の範囲が縮小したモデルであり、最大入力は10Vに制限されています。

アプリケーション

  • ハンドヘルド計測器
  • LCDディスプレイ・モジュールおよびシステム
  • ページャ
  • リモート・データ・ロガー

ICL7663
プログラマブル正電圧レギュレータ

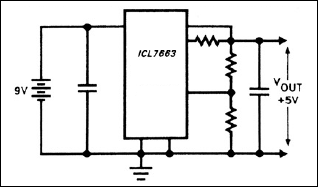

ICL7663、ICL7663A:標準動作回路
