製品概要

機能と利点

  • 自動ゲート電圧調整(補正不要)
  • 電源電圧: 4 V ~ 12 V
  • デジタル電圧: 3.3 V ~ 5 V
  • エンハンスメント型とデプレッション型の両方のデバイスを制御
  • 調整可能なドレイン電流: 最大 200mA
  • ゲート電流のシンク/ソースが可能
  • 外部負電源使用のディスエーブルが可能なオプションの内部負電圧の生成
  • 高速イネーブル/ディスエーブル
  • デイジーチェーンのパワーアップおよびパワーダウン・シーケンス用トリガアウト出力

製品概要

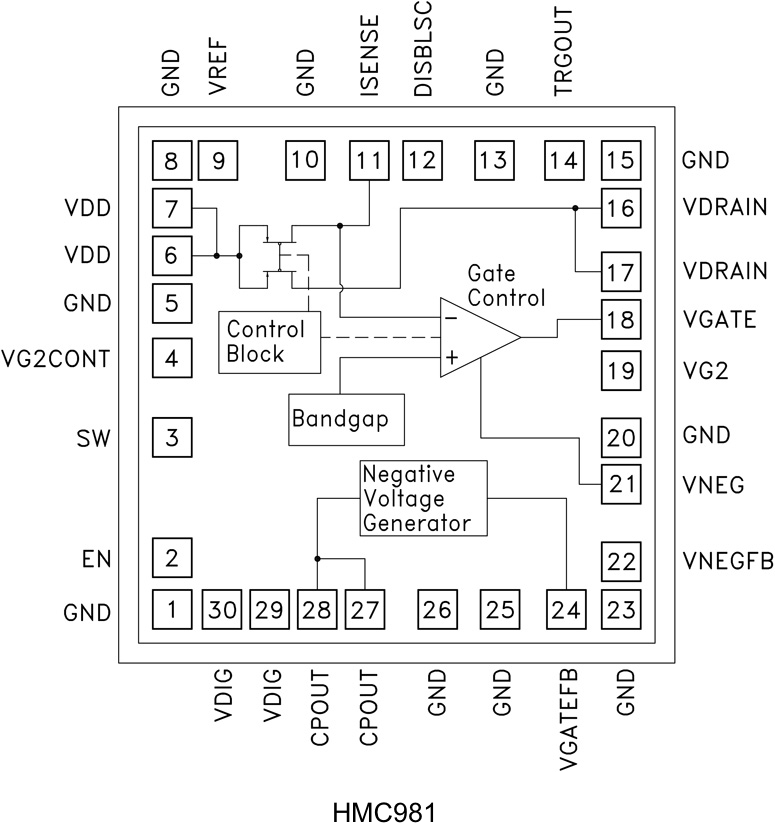

HMC981 はアクティブ・バイアス・コントローラで、外部アンプのゲート電圧を自動的に調整してバイアス電流を一定に保ちます。このデバイスは、ドレイン電圧が 4 V ~ 12 V、ドレイン電流が最大 200mA のクラス A の領域で動作するエンハンスメント型とデプレッション型のあらゆるアンプのバイアスに使用することができ、フル機能のバイアス・ソリューションを提供します。

HMC981 は、電源、温度、プロセスの変動に対して優れたバイアス安定性を実現し、このような変動による RF 性能の低下を防止するために通常使用される補正手順を不要にします。

ここに示す全てのデータは適切なプローブを使って測定したものです。

アプリケーション

  • マイクロ波無線および VSAT
  • 防衛および宇宙
  • 試験用計測器
  • 光ファイバ変調器ドライバのバイアス
  • CATV レーザ・ドライバのバイアス

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
