HMC972
製造中止Analog Variable Gain Amplifier, 0.5 - 6.0 GHz
製品の詳細
- Wide Gain Control Range: -35 to +15 dB
- High Output IP3: +28 dBm
- Positive Analog Control: 0 to +5V
- Can be Configured with 1 or 2 Attenuators
- 32 Lead 5x5 mm SMT Package: 25 mm²

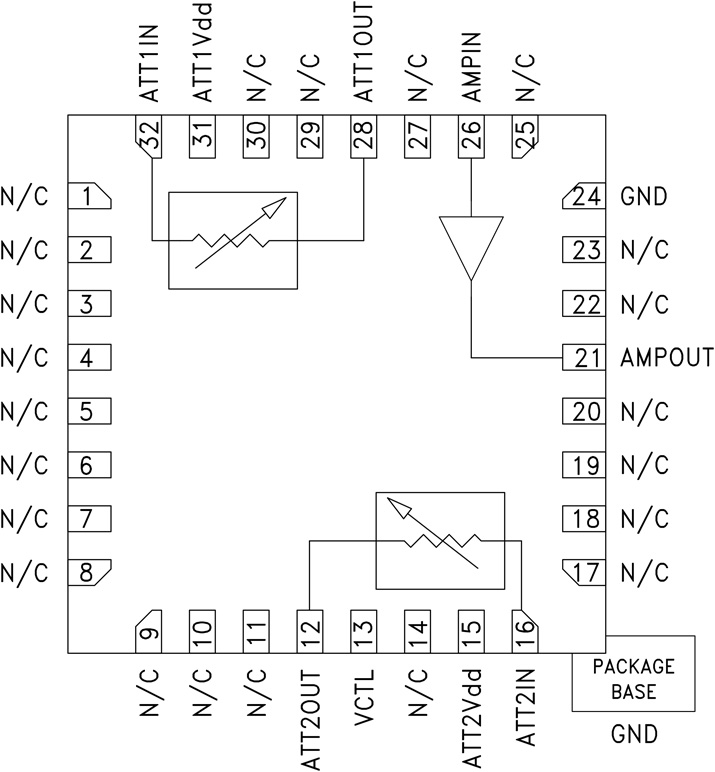

The HMC972LP5E is an analog controlled variable gain amplifier composed of two identical voltage variable attenuators in combination with an InGaP HBT gain block MMIC amplifier which operates from 0.5 to 6 GHz, and can be controlled to provide anywhere from 15 dB of gain to 35 dB of attenuation. The HMC972LP5E delivers noise figure of 7.5 dB in its maximum gain state, with output IP3 of up to +28 dBm. The HMC972LP5E is housed in a RoHS compliant 5x5 mm QFN leadless package, and requires no external matching components.
Applications
- Cellular/3G Infrastructure
- WiBro / WiMAX / 4G
- Microwave Radio & VSAT
- Test Equipment and Sensors
- IF & RF Applications
推奨代替製品
0.5 dB LSB の GaAs MMIC 6 ビット・デジタル可変ゲイン・アンプ、DC ～ 5 GHz
ドキュメント
製造中止品のデータシート 1
品質関連資料 4
テープ＆リール仕様 1
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット
HMC972LP5E Evaluation Board
