製品概要
機能と利点
- 1.0 dB LSB ステップで 31 dB まで
- ビットごとに 1 本の正電圧制御ライン
- ビット誤差の代表値: ±1.0 dB
- 高入力 IP3: +43 dBm
- ダイ・サイズ: 2.34 mm x 1.0 mm x 0.1 mm
製品概要

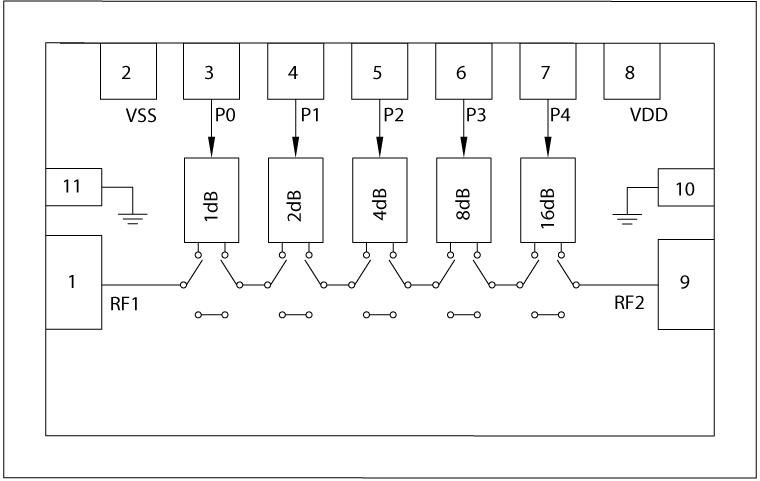

HMC939A ダイは、広帯域の 5 ビット GaAs IC デジタル減衰器 MMIC チップです。0.1 GHz ～ 40 GHz をカバーし、挿入損失は代表値で 5 dB 未満です。減衰器のビット値は 1.0 dB（LSB）、2 dB、4 dB、8 dB、16 dB で、合計減衰量は 31 dB です。減衰精度はステップ誤差が代表値で ±1.0 dB 未満と優れており、IIP3 は +43 dBm です。5 つの制御電圧入力を +5 V と 0 V の間で切り替えることにより、各減衰状態を選択します。
アプリケーション
- 光ファイバおよび広帯域通信
- マイクロ波無線および VSAT
- 防衛用無線、レーダー、ECM
- 宇宙アプリケーション
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
ツールおよびシミュレーション
S-Parameters
ZIP
HMC939A-Die S-Parameters
368.96 K
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC939A | 材料宣誓書（MD） | 信頼性データ | CHIPS OR DIE | |
| HMC939A-GP | 材料宣誓書（MD） | 信頼性データ | CHIPS OR DIE | |
| HMC939A-SX | 材料宣誓書（MD） | 信頼性データ | CHIPS OR DIE | |
| ウェハ・ファブリケーション・データ |
