ADRF5730

新規設計に推奨

0.5 dB LSB、6 ビットのシリコン・デジタル減衰器 100 MHz ～ 40 GHz

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 超広帯域周波数範囲:100MHz～40GHz
  • 減衰範囲:0.5dBステップで 31.5dBまで
  • インピーダンス整合性を備えた低挿入損失
    • 18GHzで2.1dB
    • 26GHzで2.9dB
    • 40GHzで4.8dB
  • インピーダンス整合性を備えた減衰精度
    • 18GHzまで±（0.10 + 設定値の1.0 %）dB
    • 26GHzまで±（0.15 + 設定値の0.8 %）dB
    • 40GHzまで±（0.35 + 設定値の2.5 %）dB
  • インピーダンス整合性を備えたステップ誤差（代表値）
    • 18GHzで±0.18dB
    • 26GHzで±0.23dB
    • 40GHzで±0.51dB
  • 高入力直線性
    • 挿入損失状態（P0.1dB）:30dBm
    • その他の減衰状態（P0.1 dB）:27dBm
    • IP3:50dBm（代表値）
  • 大RF入力電力処理:27dBm平均、30dBmピーク
  • 相対位相の厳密な分配
  • 低周波数スプリアス・シグナルなし
  • SPIおよびパラレル・モード制御、CMOS/LVTTL互換
  • RFセトリング・タイム（0.1dBの最終RF出力）:250ns
  • 24端子、4mm×4mmLGAパッケージ
  • 低周波カットオフ・バージョンADRF5720とのピン互換性

ADRF5730 は、6 ビット・シリコン・デジタル減衰器で、減衰制御範囲は 0.5 dB ステップで 31.5 dB です。

このデバイスは、4.8 dB の挿入損失と優れた減衰精度より良好な状態で、100 MHz ～ 40 GHzで動作します。ADRF5730 は、すべての状態に対応する、平均 27 dBm およびピーク 30 dBm の無線周波数（RF）入力電力処理機能を備えています。

また ADRF5730 は +3.3 V と −3.3 V の両電源電圧を必要とし、デバイスは、シリアル・ペリフェラル・インターフェース（SPI）、パラレル・モード制御、および相補型金属酸化膜半導体（CMOS）／低電圧トランジスタtoトランジスタ・ロジック（LVTTL）の互換制御を特長としています。

さらに ADRF5730 は、9 kHz ～ 40 GHz で動作する ADRF5720 低周波カットオフ・バージョンとのピン互換性を備えています。

ADRF5730 RF ポートは、50 Ω の特性インピーダンスにマッチするように設計されています。広帯域幅アプリケーションの場合、RF 伝送ラインでのインピーダンス・マッチングは、高周波挿入損失とリターン・ロス、および減衰精度の各特性をさらに最適化することができます。詳細については電気仕様、代表的な性能特性、アプリケーション情報の各セクションを参照してください。

ADRF5730 は、24 端子、4 mm × 4 mm、RoHS 準拠、ランド・グリッド・アレイ（LGA）パッケージといった特徴を備え、−40°C ～ +105°C で動作可能です。

アプリケーション

  • 工業用センサー
  • 試験および計測器
  • セルラ・インフラストラクチャ:5G ミリ波
  • 防衛用無線、レーダー、電子対抗手段（ECM）
  • マイクロ波無線および超小型地球局（VSAT）
ADRF5730
0.5 dB LSB、6 ビットのシリコン・デジタル減衰器 100 MHz ～ 40 GHz

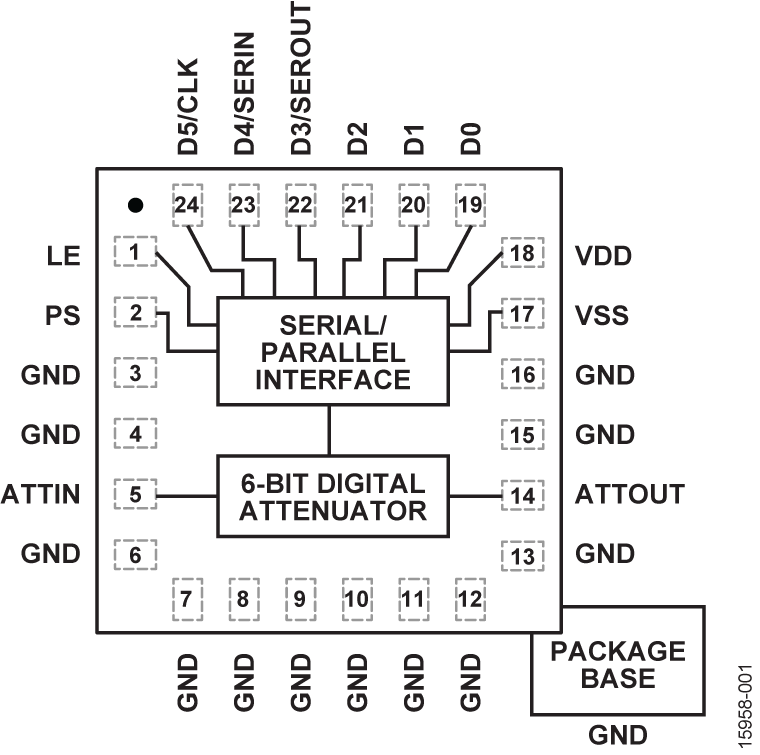

ADRF5730 Functional Block Diagram ADRF5730 Pin Configuration
