HMC882A

新規設計に推奨

調整可能なローパス・フィルタ（3.45 GHz ～ 6.9 GHz）

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 振幅セトリング時間:200 ns
  • ワイドバンド除去比:≥35 dB
  • シングルチップ交換（機械的に調整された設計用）
  • RoHS 準拠、32 ピン、5 mm × 5 mm、 LFCSP パッケージ

HMC882A は、カットオフ周波数(f3dB)をユーザーが選択できる、モノリシック・マイクロ波集積回路（MMIC）ローパス・フィルタです。カットオフ周波数は、0 V 〜 14 V の単一アナログ電圧を適用することによって 3.95 GHz 〜 6.9 GHz の範囲で可変できます。このローパス・フィルタは、3 dB の低挿入損失、13 dB の反射損失、および>20 dB の阻止帯域減衰を 1.28 ×f3dB GHz で提供します。物理的に大きなスイッチ・フィルタ・バンクやキャビティ調整済みフィルタのかなり小さな代替品として、この調整可能なフィルタを使用することができます。HMC882A は、モノリシック設計と -165 dBc/Hz の低残留位相ノイズにより優れたマイクロフォニックを持ち、 高度な通信アプリケーションにおいて動的に調整可能なソリューションを提供することができます。ローパス・チューナブル・フィルタは、RoHS 準拠の 5 mm × 5 mm LFCSP パッケージで提供されています。

アプリケーション

  • 試験および計測装置
  • 防衛用レーダーおよび電子戦／電子カウンタ測定 (ECMs)
  • 衛星通信および宇宙
  • 工業用および医療用機器
HMC882A
調整可能なローパス・フィルタ（3.45 GHz ～ 6.9 GHz）
HMC882A Functional Block Diagram HMC882A Pin Configuration HMC882A Circuit Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

S-Parameter Files (S2P)

S-Parameters for RF and Microwave Tunable Filters

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EV1HMC882ALP5

HMC882ALP5 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 単一制御電圧 (VFCTL)
  • 最小のコンポーネント条件を備えたシンプルなボード設計

製品詳細

EV1HMC882ALP5 評価用ボードは、HMC882ALP5E のすべての機能を評価するために使用できます。EV1HMC882ALP5 には、カットオフ周波数制御電圧（VFCTL）を適用するためのサブミニチュアバージョンA（SMA）コネクタと、RF 入出力用の SRI タイプのサブミニチュア・バージョン A（SMA）コネクタがあります。カットオフ周波数は、VFCTL を 0 Vから 14 V まで変化させることで調整できます。
EV1HMC882ALP5
HMC882ALP5 評価用ボード

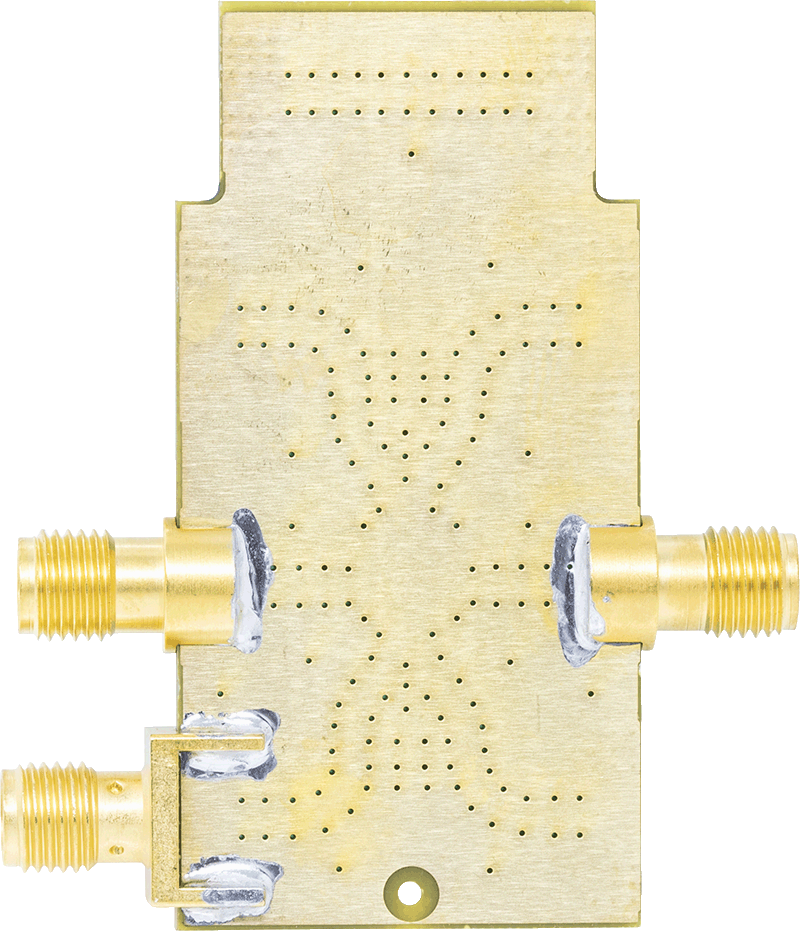

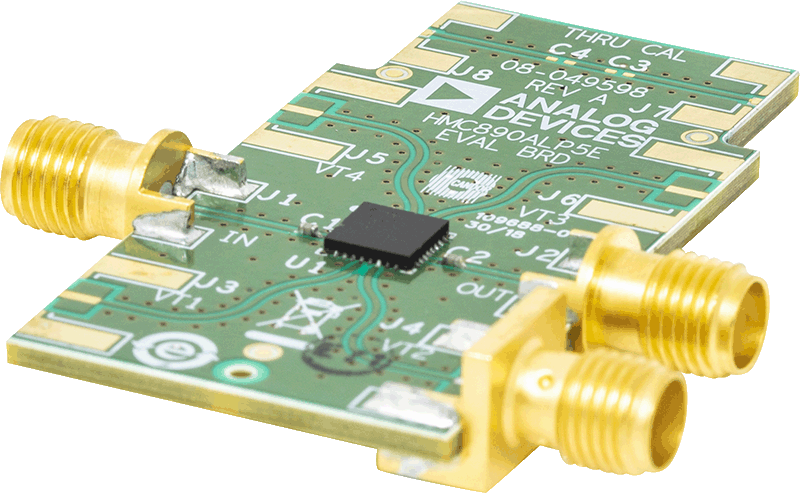

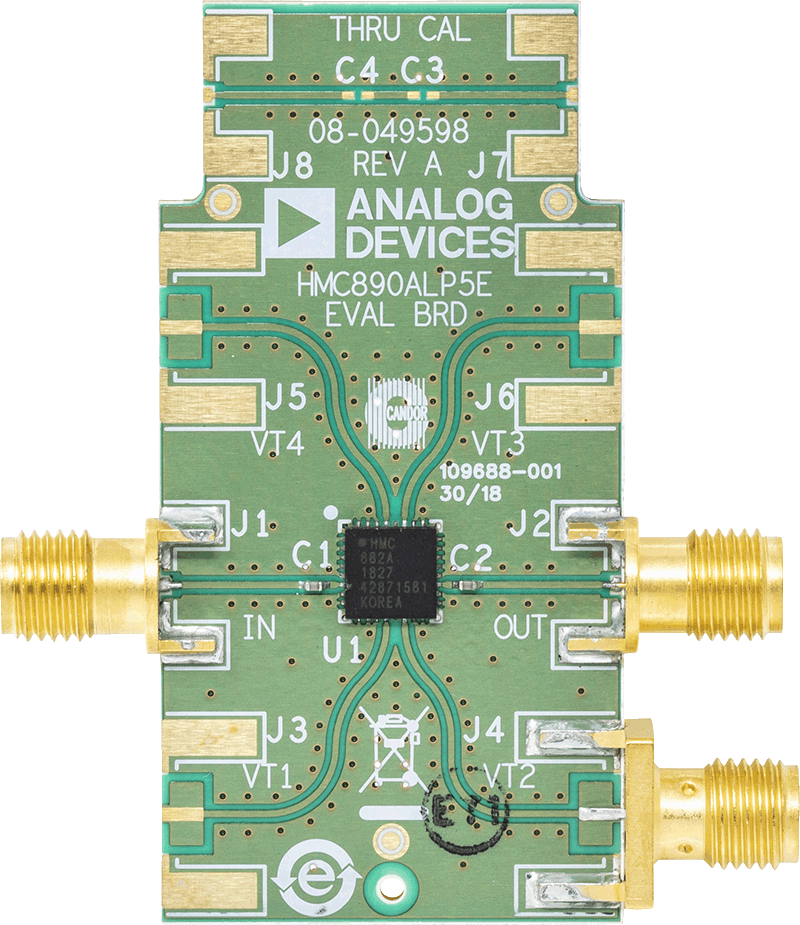

HMC882ALP5 Evaluation Board HMC882ALP5 Evaluation Board HMC882ALP5 Evaluation Board
