特長
- 変換ゲイン: 13 dB(代表値)
- イメージ除去: 20 dBc(代表値)
- ノイズ指数: 2 dB(代表値)
- 1 dB 圧縮ポイントの入力電力: -4 dBm(代表値)
- 入力 3 次インターセプト・ポイント: 6 dBm(代表値)
- 出力飽和電力: 10 dBm(代表値)
- IF ポートの LO リーク: -20 dBm(代表値)
- RF ポートの LO リーク: -37 dBm(代表値)
- 32 端子、5 mm × 5 mm セラミック・リードレス・チップ・キャリア(LCC)
HMC8108 は、小型のX-band、ガリウム・ヒ素(GaAs)、モノリシック マイクロ波集積回路(MMIC)の同相/直交(I/Q)、低ノイズ・コンバータで、RoHS 準拠の セラミック・リードレス・チップ・キャリア ・パッケージを採用しています。HMC8108 は、9 GHz ~ 10 GHz の範囲の無線周波数(RF)入力信号を 60 Mhz の代表的なシングル・エンドの中間周波数(IF)信号に変換して出力します。このデバイスは、2 dB のノイズ指数で 13 dB の小信号変換ゲインを実現し、20 dBc のイメージ除去を行います。
HMC8108 は、低ノイズ・アンプとその後段に アクティブ LO バッファ・アンプによって駆動されるイメージ除去ミキサーを用いています。イメージ除去ミキサーは 低ノイズ・アンプ の後に置かれるフィルタを不要にし、イメージ周波数の熱ノイズを除去します。I/Q ミキサー出力があり、必要な側波帯を選択するのに外部 90°ハイブリッドを必要とします。HMC8108 は、ハイブリッド型イメージ除去ミキサー・ダウンコンバータ・アセンブリよりはるかに小さい代替デバイスで、表面実装製造技術に対応しています。
アプリケーション
- ポイント to ポイントおよびポイント to マルチポイント無線
- 防衛用レーダー
- 衛星通信
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品選択ガイド 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
HMC8108LC5 | 32-Lead LCC (4.9mm x 4.9mm) |
|
|
HMC8108LC5TR | 32-Lead LCC (4.9mm x 4.9mm) |
|
|
HMC8108LC5TR-R5 | 32-Lead LCC (4.9mm x 4.9mm) |
|
- HMC8108LC5
- ピン/パッケージ図
- 32-Lead LCC (4.9mm x 4.9mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- HMC8108LC5TR
- ピン/パッケージ図
- 32-Lead LCC (4.9mm x 4.9mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- HMC8108LC5TR-R5
- ピン/パッケージ図
- 32-Lead LCC (4.9mm x 4.9mm)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-HMC8108

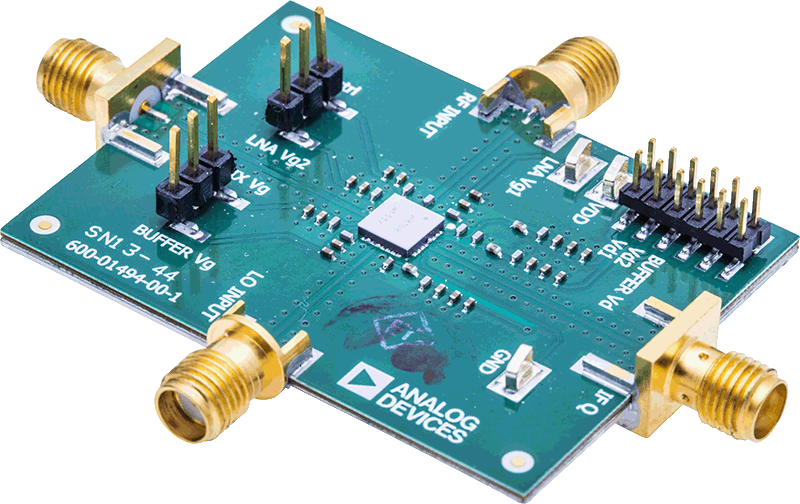

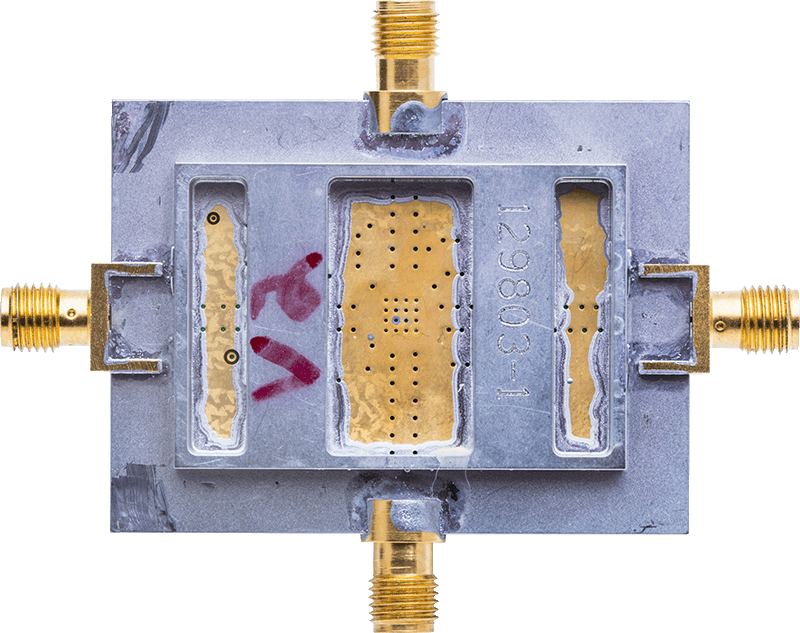

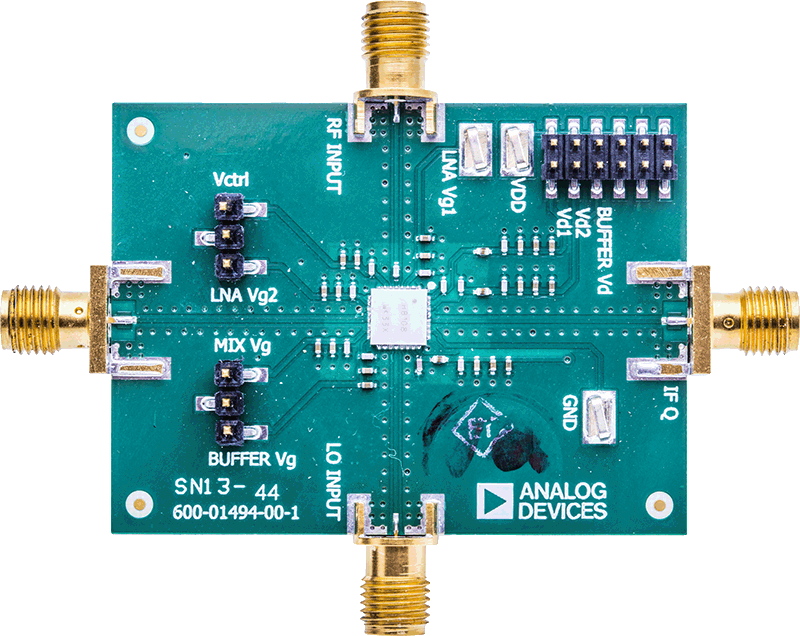

HMC8108 Evaluation Board
