HMC798A

24 GHz ~ 34 GHz、GaAs、MMIC、低調波 SMT ミキサー

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格
価格は未定
機能
  • 正側(供給)単電源:97 mA で 5 V
  • 変換損失(アップコンバータ):24 GHz ~ 30 GHz で 10 dB(代表値)、30 GHz ~ 34 GHz で 10.5 dB(代表値)
  • 入力 IP3(アップコンバータ):24 GHz ~ 30 GHz で 17.5 dBm(代表値)、30 GHz ~ 34 GHz で 20 dBm(代表値)
  • 2 × LO/RFアイソレーション:30 GHz ~ 34 GHz で 36 dB(代表値)
  • 広い IF 帯域幅:DC ~ 4 GHz
  • LO ドライブ・レベル:4 dBm 入力
  • 低調波励起 2 × LO
  • RoHS 準拠、24 端子、3.90 mm × 3.90 mm、セラミック LCC パッケージ
製品概要
show more Icon

HMC798ALC4 は、LO アンプを内蔵した 24 GHz ~ 34 GHz 低調波励起(2 逓倍)MMIC ミキサーで、リードレスの RoHS 準拠 LCC パッケージに収められています。HMC798ALC4 は、24 GHz ~ 34 GHz のアップコンバータまたはダウンコンバータとして使用することができます。

2 × LO/無線周波数(RF)アイソレーションは、通常、周波数範囲 24 GHz 〜 30 GHz で 30dB、周波数範囲 30 GHz 〜 34 GHz で 36 dB であるため、フィルタリングを追加する必要はありません。LO アンプは、4 dBm(代表値)LO ドライブ・レベル条件を備えたシングル・バイアス(5 V DC)です。HMC798ALC4 はワイヤ・ボンディングを必要しないため、面実装技術(SMT)の生産テクニックを使用できます。

アプリケーション

  • マイクロ波および超小型地球局(VSAT)無線
  • 試験装置
  • ポイントtoポイント無線
  • 衛星通信(SATCOM)
  • 防衛用レーダー(EW)/電子対抗手段(ECM)/指揮、統制、通信、およびインテリジェンス(C3I)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC798ALC4
  • HTML
  • HTML
HMC798ALC4TR
  • HTML
  • HTML
HMC798ALC4TR-R5
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

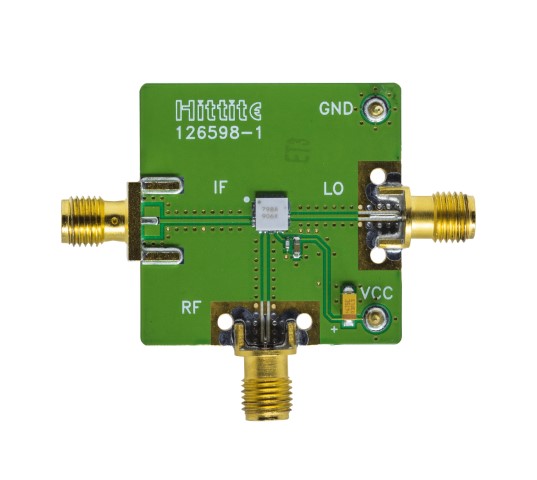

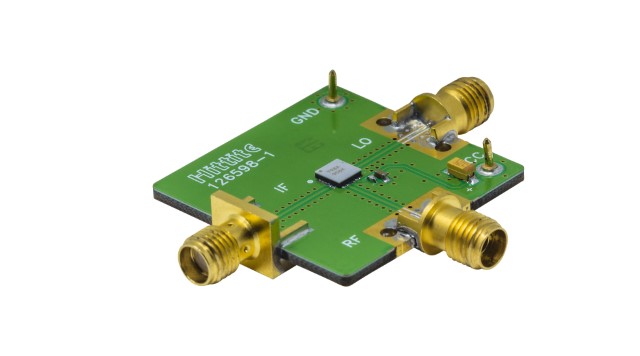

EVAL-HMC798ALC4
