HMC774ALC3B

製造中

7 GHz ～ 34 GHz、MMIC、ダブル・バランスド・ミキサー

データシート (Rev. A)

製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 価格は未定

Viewing:

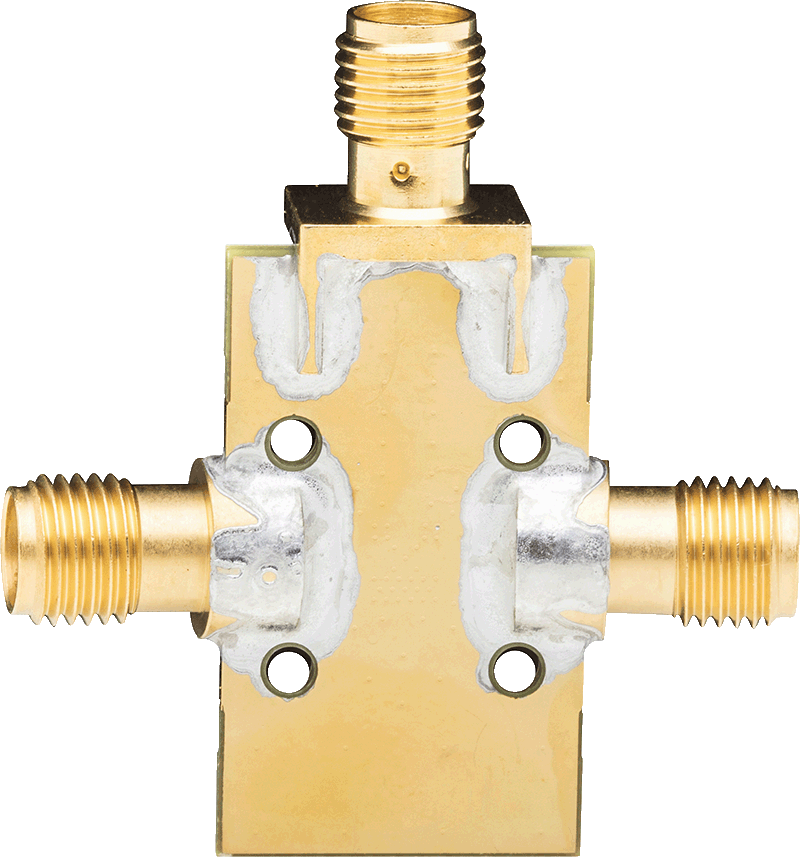

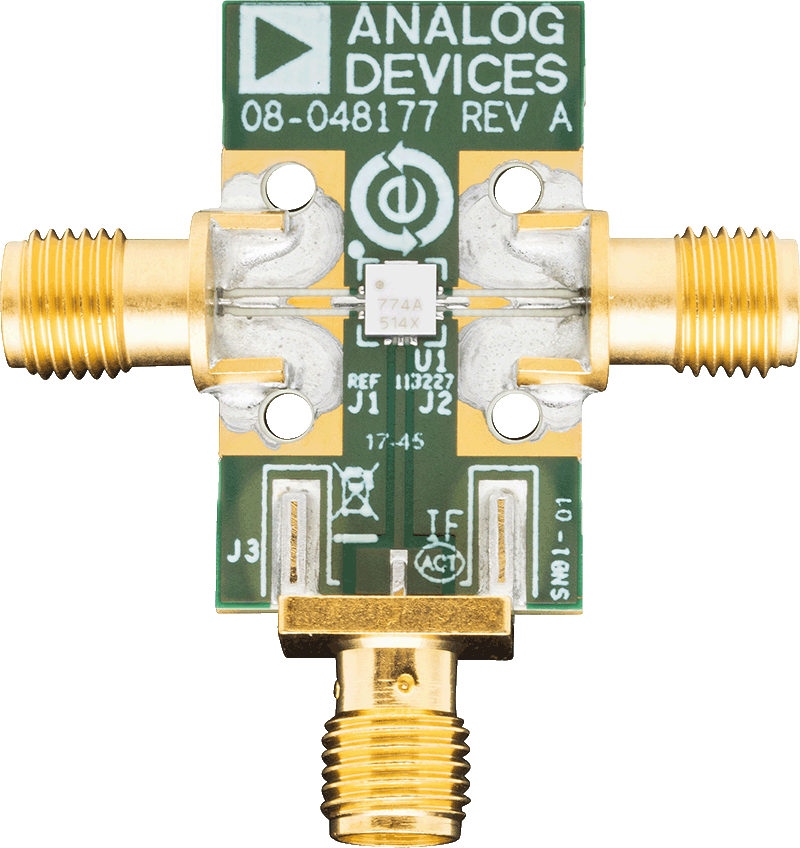

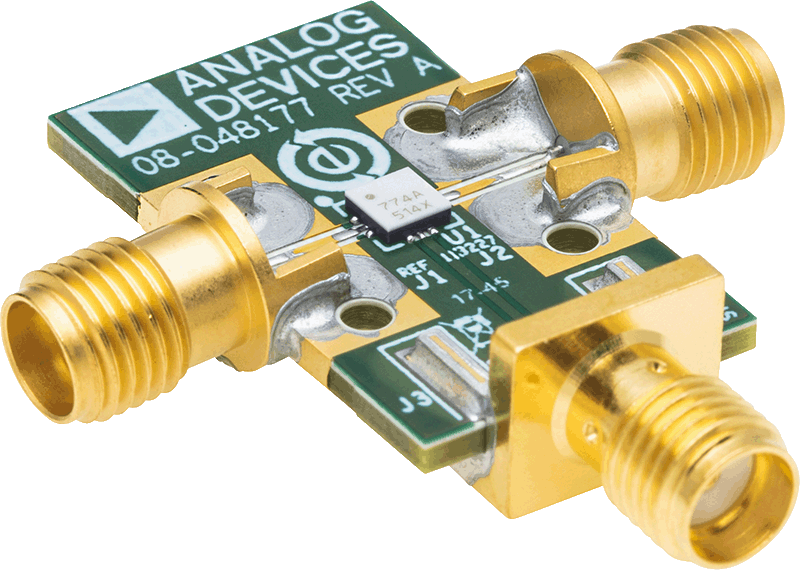

製品情報

パッシブ:DC バイアス不要
入力 IP3: 20 dBm（代表値）、ダウンコンバータ
LO/RF アイソレーション: 30 dB（代表値）
広い IF 帯域幅: DC ～ 8 GHz
12 端子、セラミック、3 mm × 3 mm、リードレス・チップ・キャリア

HMC774ALC3B は汎用ダブル・バランスド・ミキサーで、リードレスの RoHS 準拠の表面実装パッケージを採用しており、7 ～ 34 GHz のアップコンバータまたはダウンコンバータとして使用することができます。このミキサーは、外付け部品やマッチング回路が不要です。HMC774ALC3B はバラン構造が最適化されているため、LO/RF および LO/IF のアイソレーションが優れています。

このミキサーは >15 dBm の LO 駆動レベルで最適に動作します。HMC774ALC3B はワイヤ・ボンディングが不要なので、表面実装製造技術を使用することができます。

アプリケーション

ポイント to ポイント無線
ポイント to マルチポイント無線および超小型地上局（VSAT）
試験装置およびセンサー
防衛用

製品モデル: 2
1Ku当たりの価格: 価格は未定

ドキュメント

データシート 2

HMC774ALC3B: 7 GHz to 34 GHz, MMIC, Double Balanced Mixer Data Sheet (Rev.A) 01/26/2016

HMC774ALC3B: 7 GHz ～ 34 GHz、MMICダブル・バランスド・ミキサーデータシート (Rev.0) 01/26/2016

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
HMC774ALC3B	12-Lead LCC (2.9mm x 2.9mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
HMC774ALC3BTR	12-Lead LCC (2.9mm x 2.9mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。
