HMC7748

2 GHz ～ 6 GHz、25 W パワー・アンプ・モジュール

データシート (Rev. 0)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 小信号ゲインの代表値: 58 dB
  • 飽和出力電力の代表値: 43 dBm
  • 出力 IP3 の代表値: 48 dBm
  • 最大ノイズ指数: 6 dB
  • 12 V ～ 28 V の電源で動作
  • バイアス・シーケンス制御内蔵
  • イネーブル・ピンによるシャットダウン機能

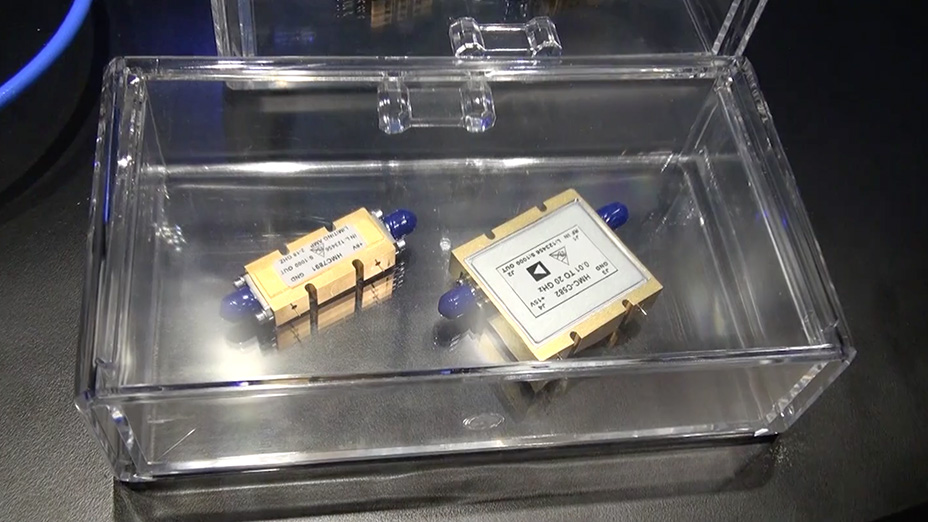

HMC7748 は多段パワー・アンプ（PA）で、2 GHz ～ 6 GHz の帯域にわたって 25 W の飽和出力電力を提供します。このデバイスは 12 V 電源から 0.7 A を引き出し、28 V 電源から最大 4 A を引き出します。−8 dBm までの入力信号を受け入れることができ、モジュールの小信号ゲインは 60 dB です。

12 V 電源は内部で安定化され、ゲート・バイアスに必要な負電圧を生成します。内蔵のバイアス・シーケンス制御は、負電圧が存在しない状態でアンプ段のドレイン電圧が印加されるのを防ぐことにより、12 V 電源が印加されない状態で 28 V が印加されたときにアンプを保護します。

外部イネーブル・ピンは、このピンがグラウンドにプルダウンされない限りモジュールをシャットダウン・モードに保ちます。このピンを使うと、電源をオン／オフすることなくアンプをオン／オフすることができます。

アプリケーション

  • テレコム･インフラストラクチャ
  • 試験用計測器
  • 防衛
HMC7748
2 GHz ～ 6 GHz、25 W パワー・アンプ・モジュール

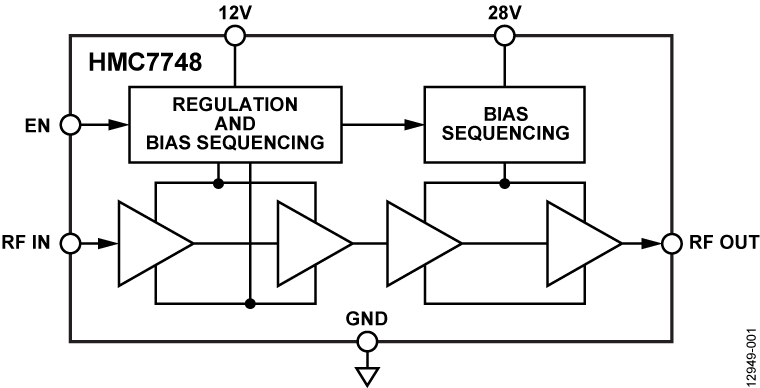

HMC7748 Functional Block Diagram HMC7748 Pin Configuration
