HMC732 Data Sheet4/22/2015PDF614 K
製品概要
機能と利点
- 広チューニング帯域幅
- Pout：+1dBm
- 低SSB位相ノイズ：−95dBc/Hz @ 100kHz
- 外付け共振器が不要
- 正の単電源：+5V @ 57mA
- 24ピン4×4mm SMTパッケージ：16mm2
製品概要
HMC732LC4Bは、共振器、負性抵抗素子、バラクタ・ダイオードを組み込んだ、広帯域GaAs InGaP HBT MMIC電圧制御発振器です。モノリシック構造であるため、全温度範囲で出力パワー性能と位相ノイズ性能が優れています。Vtuneポートは、0～+23Vのアナログ・チューニング電圧を受け入れます。HMC732LC4B VCOは、+5V単電源で動作し、消費電力はわずか57mAで、RoHS準拠SMTパッケージを採用しています。この広帯域VCOは、超小型サイズ、低位相ノイズ、低消費電力、広チューニング範囲を併せ持つ独自の製品です。
アプリケーション
- 工業用／医用機器
- 試験＆測定装置
- ミリタリ・レーダー、EW、ECM
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

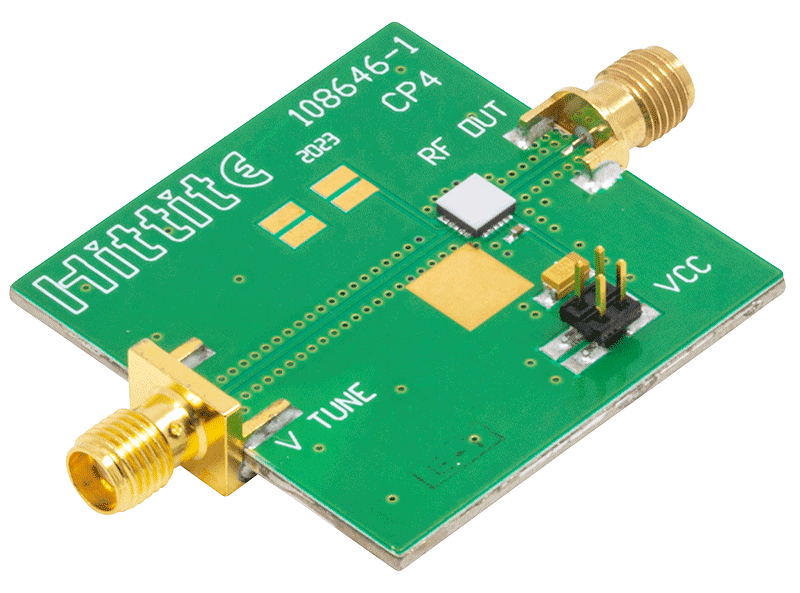

評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
-
Semiconductor Qualification Test Report: GaAs HBT-A (QTR: 2013-00228)10/29/2015PDF762 K
-
Package/Assembly Qualification Test Report: LC4, LC4B (QTR: 2014-00380 REV: 01)10/29/2015PDF835 K
-
4 x 4 mm QFN Tape Specification (LP4, LP4B, LP4C, LC4, LC4B)10/28/2015PDF458 K
