製品概要

機能と利点

  • 連続位相制御: 360 度
  • 連続ゲイン制御: 40 dB
  • 出力ノイズ・フロア: -160 dBm/Hz
  • 入力 IP3: +35 dBm
  • 16 ピン 3 mm x 3 mm SMT パッケージ: 9 mm²

製品概要

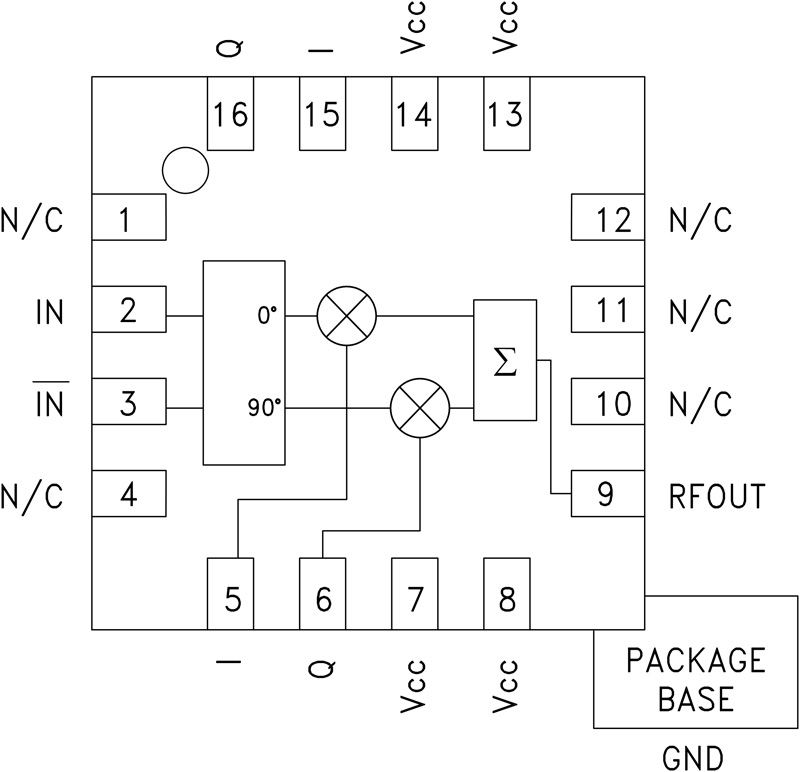

HMC631LP3 および HMC631LP3E は高ダイナミック・レンジのベクトル変調器 RFIC で、RF プリディストーション回路やフィードフォワード相殺回路に加え、RF 相殺回路、ビーム形成回路、振幅/位相補正回路も対象としています。HMC631LP3(E)の I ポートと Q ポートを使って、RF 信号の位相と振幅をそれぞれ最大 360 度と 40 dB 連続的に変化させながら、200 MHz の 3 dB 変調帯域幅を維持することができます。+26 dBm の出力 IP3 と -160 dBm/Hz の出力ノイズ・フロア(最大ゲイン設定時)により、IP3 とノイズ・フロアの比が 186 dB となります。

アプリケーション
  • セルラ/3G および WiMAX システム
  • ワイヤレス・インフラストラクチャの HPA および MCPA の誤差補正
  • プリディストーションまたはフィードフォワード・リニアライゼーション
  • ビーム整形およびゼロ化回路

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
