製品概要

機能と利点

  • デュアル出力:
    Fo = 11.5 GHz ~ 12.8 GHz
    Fo/2 = 5.75 GHz ~ 6.4 GHz
  • Pout: +11 dBm
  • 位相ノイズ: 100 kHz で -110 dBc/Hz(代表値)
  • 外付け共振器不要
  • QFN リードレス SMT パッケージ、25 mm2

製品概要

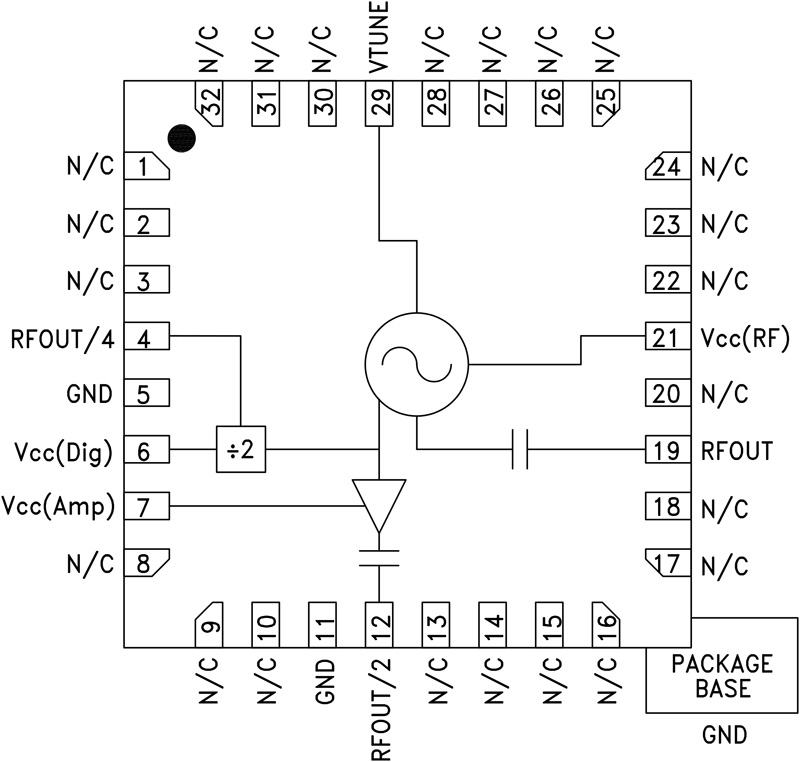

HMC583LP5(E) は、GaAs InGaP ベースのヘテロ接合バイポーラ・トランジスタ(HBT)MMIC を使用した VCO です。このデバイスは共振器、負性抵抗素子、バラクタ・ダイオードを内蔵し、1/2 および 1/4 の周波数を出力します。この VCO は、発振器がモノリシック構造であるため、位相ノイズ性能が温度、衝撃、製造工程に対して優れています。+5 V 電源電圧からの電力出力は +11 dBm(代表値)です。プリスケーラおよび RF/2 機能が不要な場合、これらを無効にすることにより電流を節約することができます。この電圧制御発振器は、5 mm×5 mm のリードレス QFN 表面実装パッケージを採用しており、外付けマッチング部品が不要です。

アプリケーション

  • ポイント to ポイントおよびマルチポイント無線
  • 試験装置および工業用制御
  • SATCOM
  • 防衛

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツールおよびシミュレーション

設計ツール

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
HMC583LP5 材料宣誓書(MD) 信頼性データ 32-Lead QFN (5mm x 5mm w/ EP)
HMC583LP5E 材料宣誓書(MD) 信頼性データ 32-Lead QFN (5mm x 5mm w/ EP)
HMC583LP5ETR 材料宣誓書(MD) 信頼性データ 32-Lead QFN (5mm x 5mm w/ EP)
