製品概要

機能と利点

  • 変換ゲイン: 8 dB
  • イメージ除去: 20 dB
  • 2 LO/RF アイソレーション: 40 dB
  • ノイズ指数: 3.5 dB
  • 入力 IP3: +5 dBm
  • ダイ・サイズ: 2.33 mm x 2.37 mm x 0.10 mm

製品概要

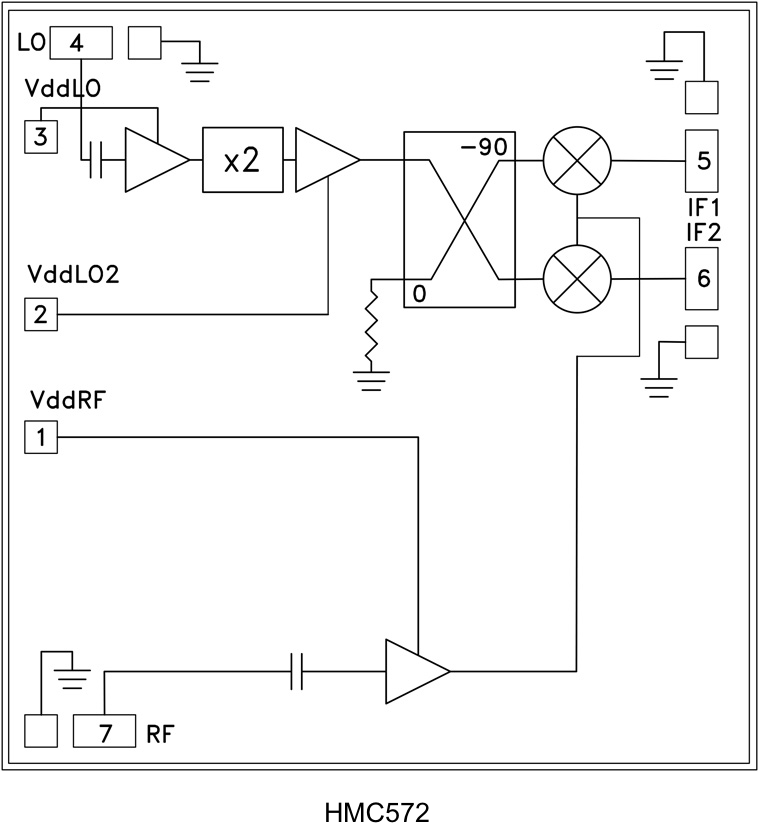

HMC572 は小型の GaAs MMIC I/Q ダウンコンバータ・チップで、周波数帯域にわたり 3.5 dB のノイズ指数と 20 dB のイメージ除去比で 8 dB の小信号変換ゲインを与えます。このデバイスは、LNA とその後段にアクティブ 2 逓倍器によって駆動されるイメージ除去ミキサーを用いています。イメージ除去ミキサーは、LNA の後に置かれるフィルタを不要にし、イメージ周波数の熱ノイズを除去します。

I と Q のミキサー出力があり、必要な側波帯を選択するのに外部 90° ハイブリッドを必要とします。以下に示す全てのデータは、チップを 50 Ω 試験装置に実装して測定したもので、各ポートの直径 1 mil、長さ 20 mil のボンディング・ワイヤの影響が含まれています。この製品は、ハイブリッド型イメージ除去ミキサー・ダウンコンバータ・アセンブリよりはるかに小さい代替デバイスです。

アプリケーション

  • ポイント to ポイントおよび
  • ポイント to マルチポイント無線
  • ミリタリ・レーダー、EW および ELINT
  • 衛星通信

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
