製品概要

機能と利点

  • 変換ゲイン: 9 dB
  • イメージ除去: 18 dB
  • 2 LO/RF アイソレーション: 35 dB
  • ノイズ指数: 3.5 dB
  • 入力 IP3: 2 dBm
  • RoHS 準拠 5 mm x 5 mm SMT パッケージ

製品概要

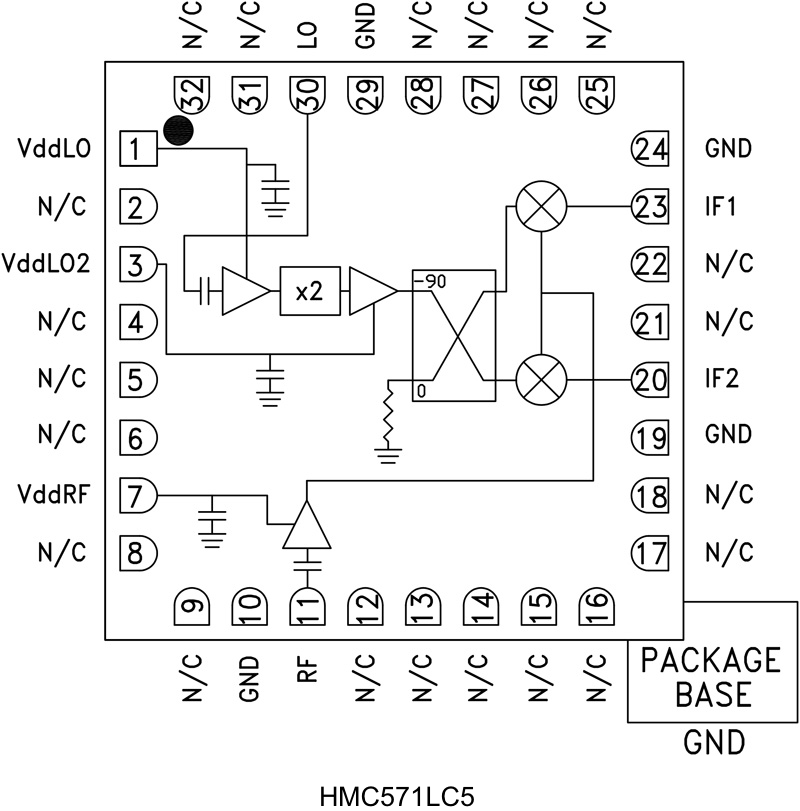

HMC571LC5 は、コンパクトな GaAs MMIC I/Q ダウンコンバータで、リードレスの RoHS 準拠 SMT パッケージを採用しています。このデバイスは、周波数帯域にわたり 3.5 dB のノイズ指数と 18 dB のイメージ除去比で 9 dB の小信号変換ゲインを与えます。HMC571LC5 は、LNA とその後段にアクティブ 2 逓倍器によって駆動されるイメージ除去ミキサーを用いています。イメージ除去ミキサーは LNA の後に置かれるフィルタを不要にし、イメージ周波数の熱ノイズを除去します。

I と Q のミキサー出力があり、必要な側波帯を選択するのに外部 90° ハイブリッドを必要とします。HMC571LC5 は、ハイブリッド型イメージ除去ミキサー・ダウンコンバータ・アセンブリよりはるかに小さい代替デバイスです。また、表面実装製造技術を使用できるので、ワイヤ・ボンディングが不要です。

アプリケーション

  • ポイント to ポイントおよび
  • ポイント to マルチポイント無線
  • ミリタリ・レーダー、EW および ELINT
  • 衛星通信

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツールおよびシミュレーション

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
HMC571LC5 材料宣誓書(MD) 信頼性データ 32-Lead LCC (4.9mm x 4.9mm)
HMC571LC5TR 材料宣誓書(MD) 信頼性データ 32-Lead LCC (4.9mm x 4.9mm)
HMC571LC5TR-R5 材料宣誓書(MD) 信頼性データ 32-Lead LCC (4.9mm x 4.9mm)
