HMC535 Data Sheet3/22/2019
製品概要
機能と利点
- Pout: +9 dBm
- 位相ノイズ: 100 KHz で -110 dBc/Hz（代表値）
- 単電源:
+5 V/340 mA
12 V/28 mA
- QFN リードレス SMT パッケージ、16 mm2
製品概要
HMC535LP4(E) は、GaAs InGaP ベースのヘテロ接合バイポーラ・トランジスタ（HBT）MMIC を使用した PLO です。この PLO は、発振器がモノリシック構造であるため、位相ノイズ性能が温度、衝撃、製造工程に対して優れています。+5 V 電源電圧からの電力出力は +9 dBm（代表値）です。
全ての機能（VCO、オペアンプ、PFD、プリスケーラ）が内蔵されていますが、カスタマ指定の外部ループ部品を使用することができます。PLO の MMIC は、230 MHz ～ 240 MHz の範囲のシングルエンドまたは差動のリファレンス発振器入力信号に対応し、ループの状態を確定するデジタル・ロック検出器（LD）出力を備えています。この位相同期発振器は、4 mm×4 mm のリードレス QFN 表面実装パッケージを採用しています。
アプリケーション
- VSAT 無線
- ポイント to ポイントおよびポイント to マルチポイント無線
- 試験装置および工業用制御
- 防衛
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

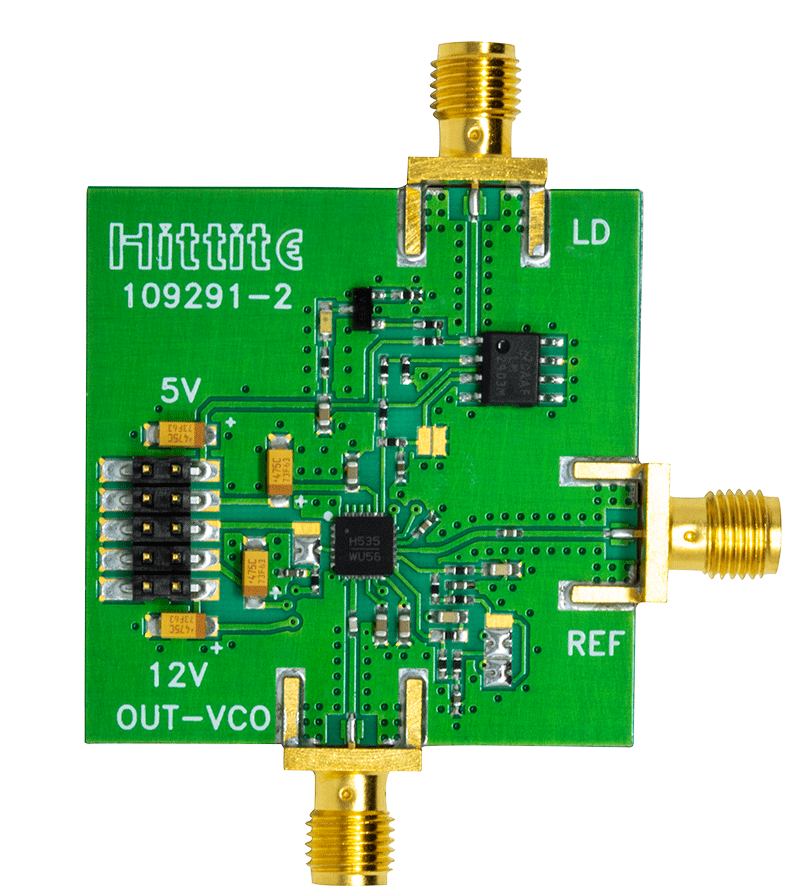

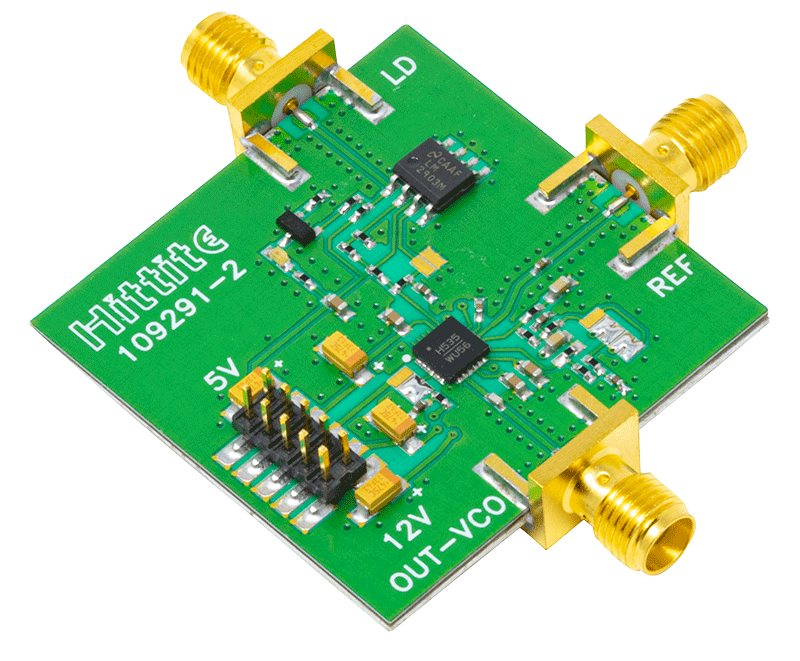

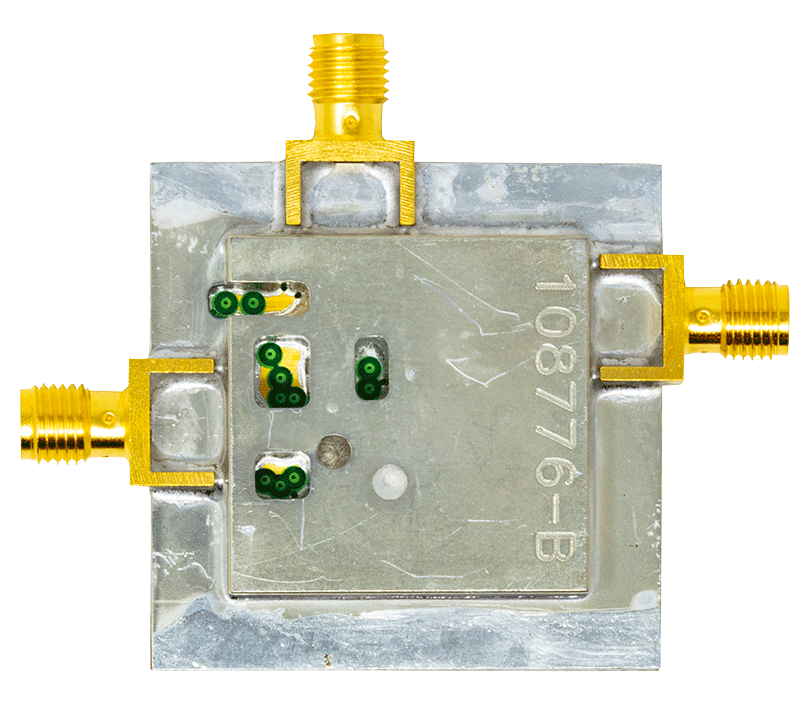

評価キット (1)
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC535LP4E | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC535LP4ETR | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
