製品概要

機能と利点

  • Pout:+11 dBm
  • 位相ノイズ:100 kHzで-106 dBc/Hz
  • 外付け共振器不要
  • 単電源:80 mAで+3 V
  • QFNリードレスSMTパッケージ、16 mm2

製品概要

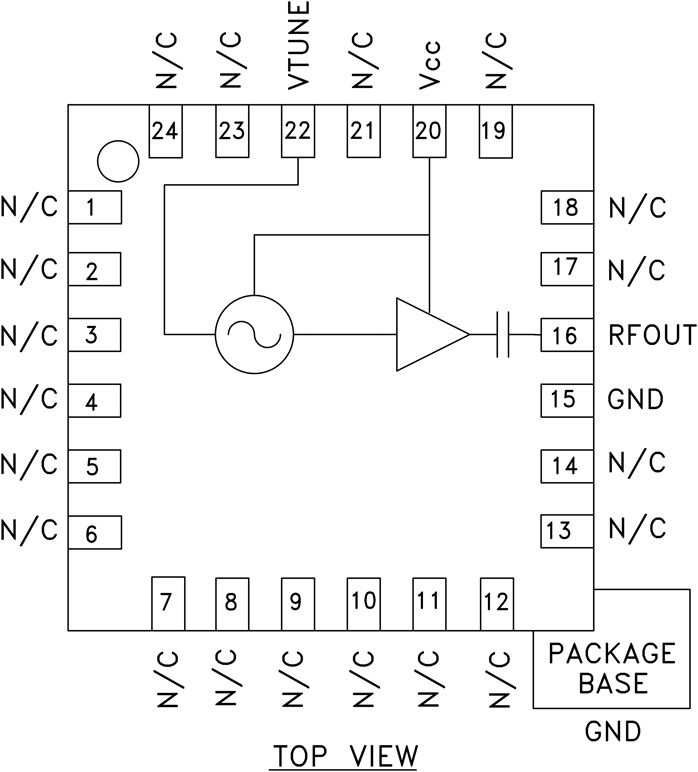

HMC505LP4(E)は、GaAs InGaPベースのヘテロ接合バイポーラ・トランジスタ(HBT)MMICを使用したVCOで、共振器、負性抵抗素子、バラクタ・ダイオード、およびバッファ・アンプを内蔵しています。6.8 GHz ~ 7.4 GHzをカバーするこのVCOは、発振器がモノリシック構造であるため、温度、衝撃、振動に対して優れた位相ノイズ性能を発揮します。80 mAで+3 Vの単電源からの電力出力は+11 dBm(代表値)です。この電圧制御発振器は、4 mm×4 mmのリードレスQFN表面実装パッケージを採用しています。

アプリケーション

  • VSATおよびマイクロ波無線
  • 試験装置および工業用制御
  • 防衛

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

評価キット (1)

ツール

設計ツール

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
