HMC444

アクティブ 8 逓倍器、SMT、9.9 GHz ～ 11.2 GHz の Fout

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示
Sパラメータ HMC444 S-Parameters Download 5.86 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 出力電力: +6 dBm
  • 低調波抑制: >25 dBc
  • SSB 位相ノイズ: −136 dBc/Hz
  • 単電源: +5 V/68 mA
  • 16 mm² リードレス SMT パッケージ
製品概要
show more Icon

HMC444LP4(E) は、InGaP GaAs HBT 技術を利用した小型のアクティブ周波数 8 逓倍器で、4 mm × 4 mm リードレス表面実装パッケージを採用しています。5V 電源電圧からの電力出力は +6 dBm（代表値）で、入力電力、温度、電源電圧に対してほとんど変化しません。

不要な基本波と低調波は、出力信号レベルに対して 25 dBc（代表値）以上抑圧します。100 kHz オフセット時に付加される SSB 位相ノイズが −136 dBc/Hz と低いため、優れたシステム・ノイズ性能を保持しています。HMC444LP4(E) は、LO 逓倍器チェーンでの使用に最適で、従来方式に比べて部品数を減らすことができます。

アプリケーション

  • 光ファイバ
  • ポイントtoポイント無線
  • 防衛用レーダー
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
Sパラメータ HMC444 S-Parameters Download 5.86 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

HMC444

資料

2
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 技術記事
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 04/22/2015
English

HMC444 Data Sheet

PDFファイルを開く

redirect
604.84 K
download

PDFをダウンロード

技術記事

1

PDF Vector

PDF

更新 04/22/2015
English
Active Multipliers & Dividers to Simplify Synthesizers redirect icon

155.01 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

品質関連資料 3

Package/Assembly Qualification Test Report: LP4, LP4B, LP4C, LP4K (QTR: 2013-00487 REV: 04)
Semiconductor Qualification Test Report: GaAs HBT-A (QTR: 2013-00228)
Package/Assembly Qualification Test Report: Plastic Encapsulated QFN (QTR: 05006 REV: 02)

テープ＆リール仕様 1

4 x 4 mm QFN Tape Specification (LP4, LP4B, LP4C, LC4, LC4B)

製品選択ガイド 1

RF/マイクロ波/ミリ波IC セレクション・ガイド
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC444LP4E 24-Lead QFN (4mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC444LP4ETR 24-Lead QFN (4mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 29, 2023

- 22_0048

Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products

HMC444LP4E

製造中

HMC444LP4ETR

製造中

pdf

PCN22_0048_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Detailed Change Description

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 29, 2023

- 22_0048

arrow down

Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products

HMC444LP4E

製造中

HMC444LP4ETR

製造中

pdf

PCN22_0048_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Detailed Change Description

external-icon
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

評価用キット1

evaluation kit item images

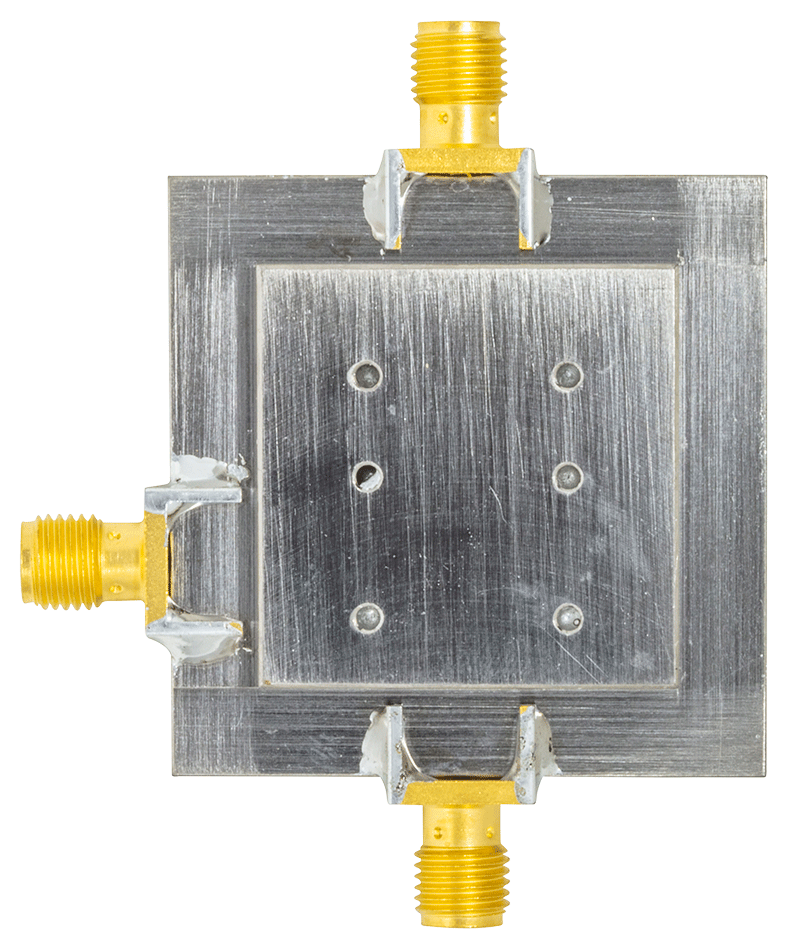

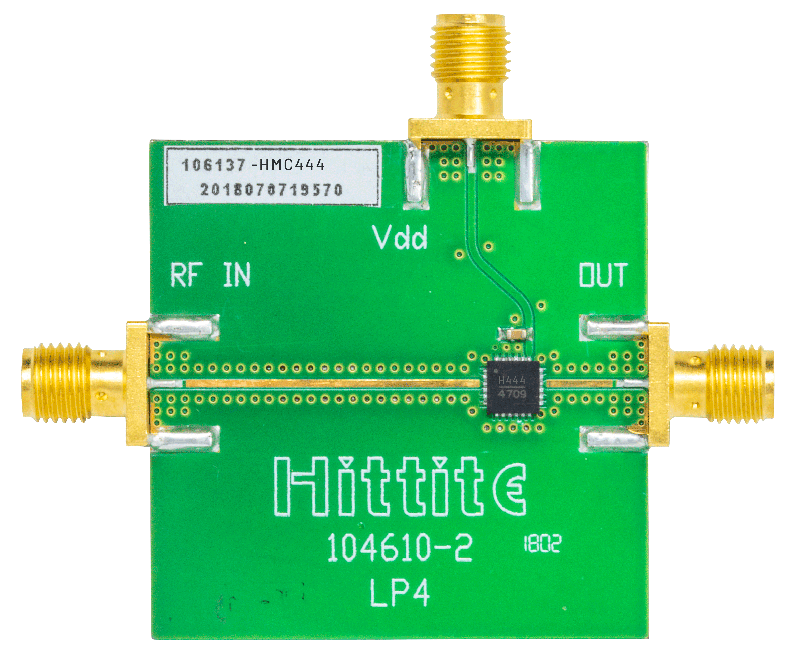

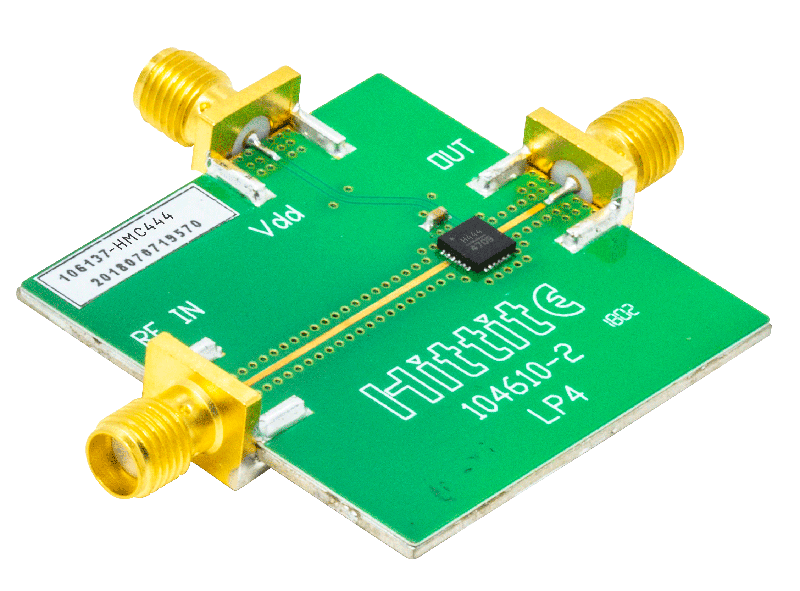

EVAL-HMC444LP4

HMC444LP4 Evaluation Board
ツールおよびシミュレーション

ツールおよびシミュレーション 1
