製品概要

機能と利点

  • 出力電力: +4 dBm
  • 低調波抑制: >25 dBc
  • SSB 位相ノイズ: -142 dBc/Hz
  • 単電源: 5 V/52 mA
  • 16 mm² リードレス SMT パッケージ

製品概要

HMC443LP4(E) は、InGaP GaAs HBT 技術を利用した小型のアクティブ周波数 4 逓倍器で、4 mm x 4 mm リードレス表面実装パッケージを採用しています。5V 電源電圧からの電力出力は +4 dBm(代表値)で、入力電力、温度、電源電圧に対してほとんど変化しません。不要な基本波と低調波は、出力信号レベルに対して 25 dBc(代表値)以上抑圧します。100 kHz オフセット時に付加される SSB 位相ノイズが -142 dBc/Hz と低いため、優れたシステム・ノイズ性能を保持しています。HMC443LP4(E) は、LO 逓倍器チェーンでの使用に最適で、従来方式に比べて部品数を減らすことができます。

アプリケーション

  • 光ファイバ
  • ポイントtoポイント無線
  • 防衛用レーダー

製品カテゴリ

マーケット&テクノロジー

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

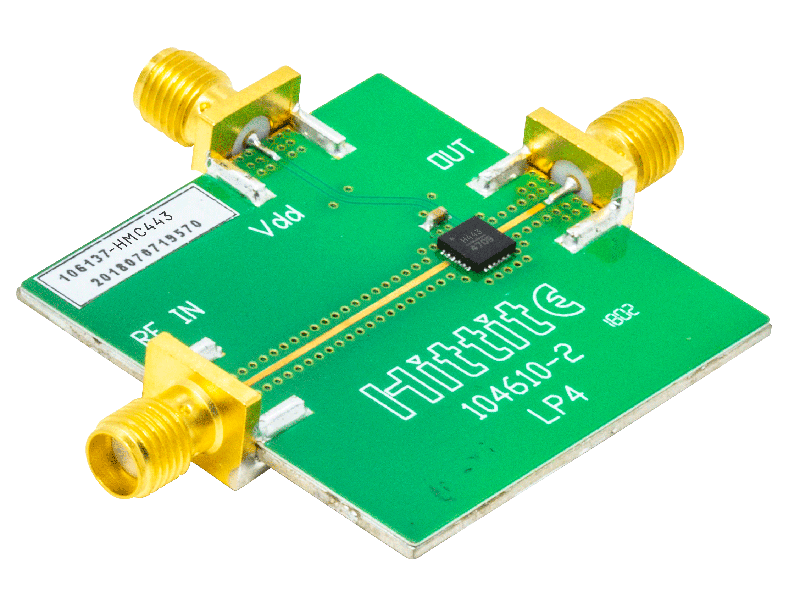

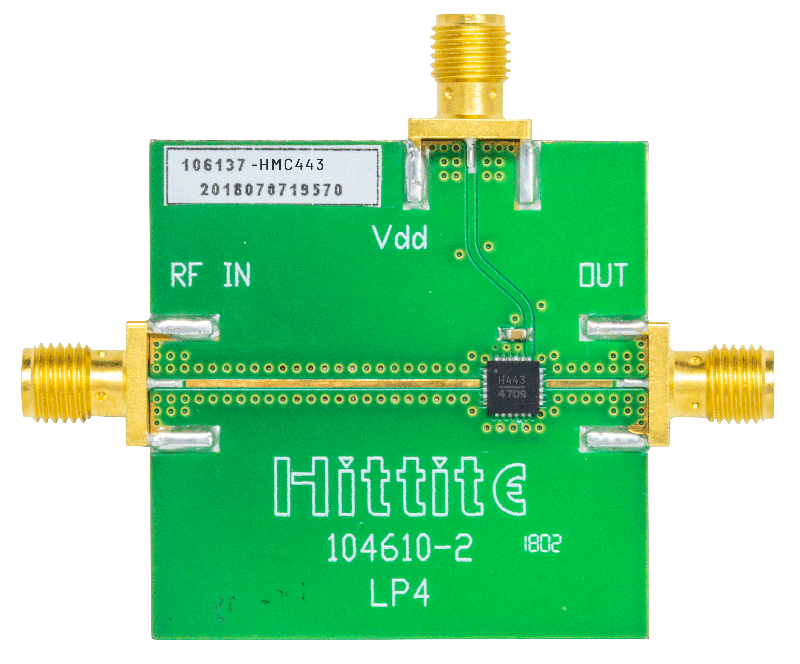

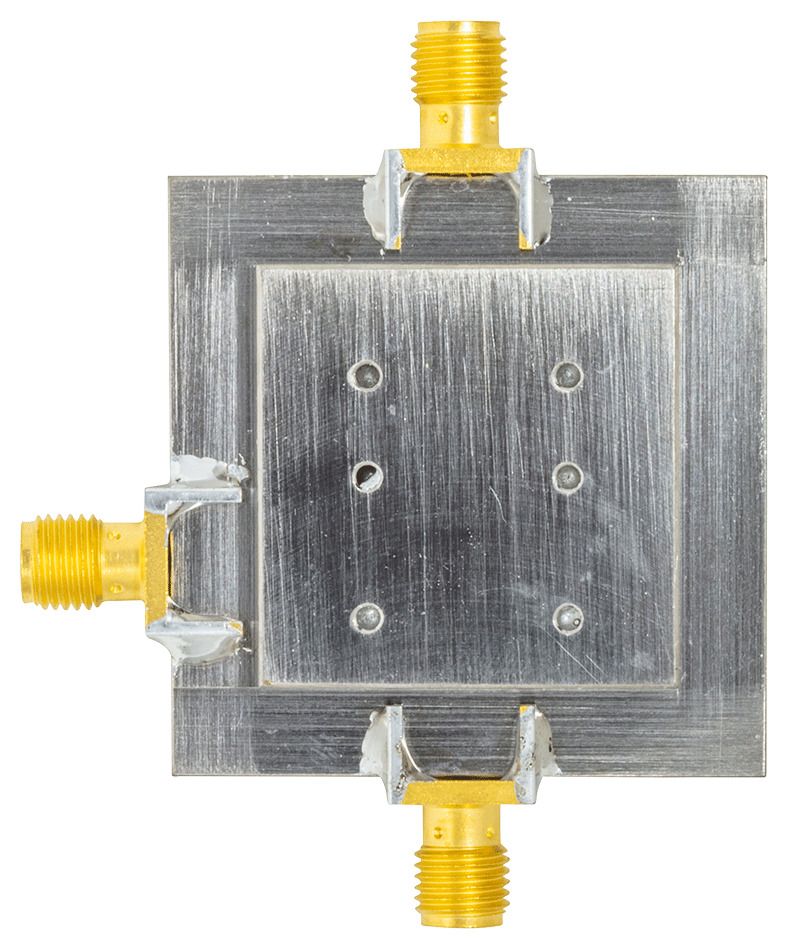

評価キット (1)
