HMC390 Data Sheet4/22/2015
製品概要
機能と利点
- Pout: +4.7 dBm
- 位相ノイズ:
100 KHz で -112 dBc/Hz - 外付け共振器不要
- 単電源: 3 V/42 mA
- QFN リードレス SMT パッケージ、16 mm2
製品概要
HMC390LP4(E) は、GaAs InGaP ベースのヘテロ接合バイポーラ・トランジスタ（HBT）MMIC を使用した VCO で、共振器、負性抵抗素子、バラクタ・ダイオード、およびバッファ・アンプを内蔵しています。3.55 GHz ～ 3.9 GHz をカバーするこの VCO は、発振器がモノリシック構造であるため、位相ノイズ性能が温度、衝撃、振動、製造工程に対して優れています。3 V/42 mA の単電源からの電力出力は 4.7 dBm（代表値）です。この電圧制御発振器は、低価格の 4 mm×4 mm リードレス QFN 表面実装パッケージを採用しています。
アプリケーション
- ワイヤレス・ローカル・ループ（WLL）
- VSAT およびマイクロ波無線
- 試験装置および工業用制御
- 防衛
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

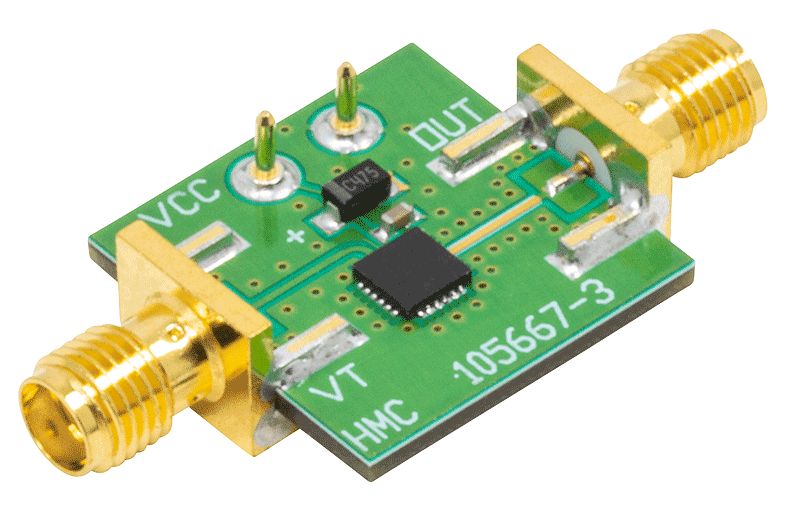

評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
ツールおよびシミュレーション
設計ツール
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC390LP4E | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC390LP4ETR | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
