特長
- 出力電力: +4 dBm
- 低調波抑制: 30 dBc
- SSB 位相ノイズ: -142 dBc/Hz
- 単電源: 5 V/46 mA
- 16 ピン 3 mm x 3 mm SMT パッケージ: 9 mm²
製品概要

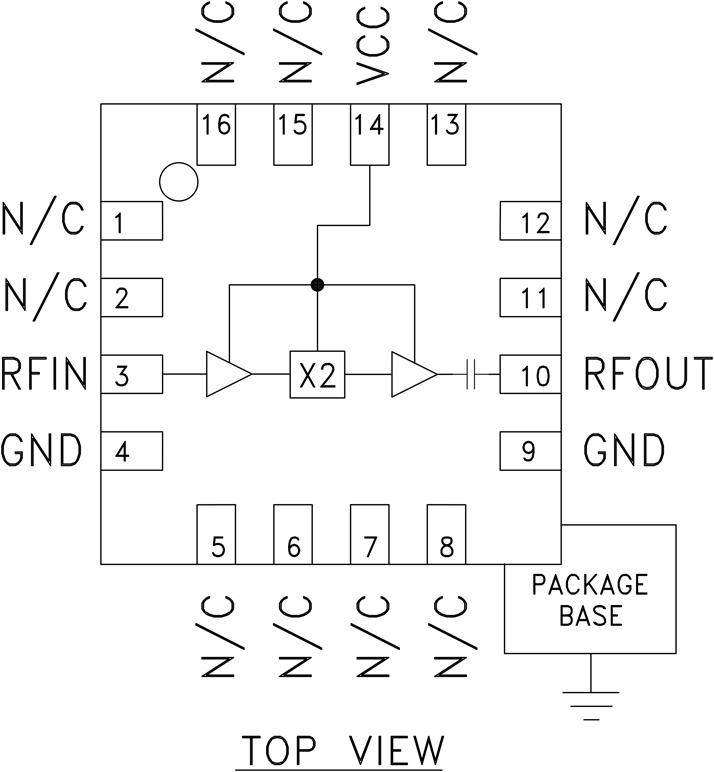

HMC369LP3(E) は、InGaP GaAs HBT 技術を利用したアクティブ方式の小型周波数 2 逓倍器で、3 mm x 3 mm リードレス QFN 表面実装パッケージを採用しています。+5 V 単電源からの電力出力は +4 dBm(代表値)で、入力電力、温度、電源電圧に対してほとんど変化しません。不要な基本波と低調波は、出力信号レベルに対して 30 dBc(代表値)抑圧します。
100 kHz オフセット時の付加 SSB 位相ノイズが -142 dBc/Hz と低いため、優れたシステム・ノイズ性能を維持しやすくします。HMC369LP3(E) は、LO 逓倍器チェーンでの使用に最適で、従来方式に比べて部品数を減らすことができます。HMC369LP3(E) は OC-192 準拠のクロック再生にも使用できます。入力に 10 GBPS のデータを与えると、出力に -7 dBm のクロック・トーンが発生し、スプリアス信号は 25 dB 抑圧されます。
アプリケーション
- OC-192 準拠のクロック再生
- マイクロ波無線および VSAT
- ミリタリ無線、レーダーおよび ECM
- 試験用計測器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
1
データシート 1
参考資料 6
品質関連資料 4
テープ&リール仕様 1
製品選択ガイド 1
設計リソース 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
HMC369LP3E | 16-Lead QFN (3mm x 3mm w/ EP) |
|
|
HMC369LP3ETR | 16-Lead QFN (3mm x 3mm w/ EP) |
|
- HMC369LP3E
- ピン/パッケージ図
- 16-Lead QFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- HMC369LP3ETR
- ピン/パッケージ図
- 16-Lead QFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 19, 2022
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC369LP3E
製造中
HMC369LP3ETR
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 19, 2022
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC369LP3E
製造中
HMC369LP3ETR
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-HMC369LP3

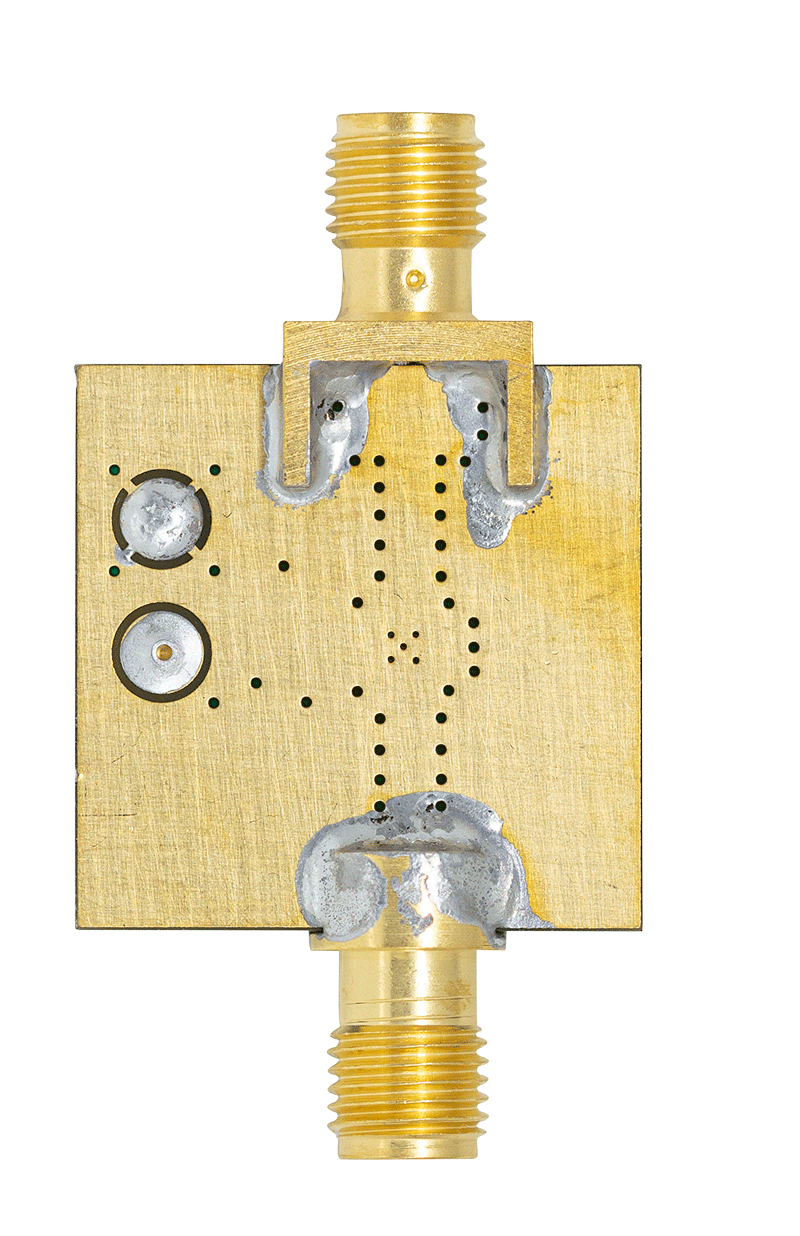

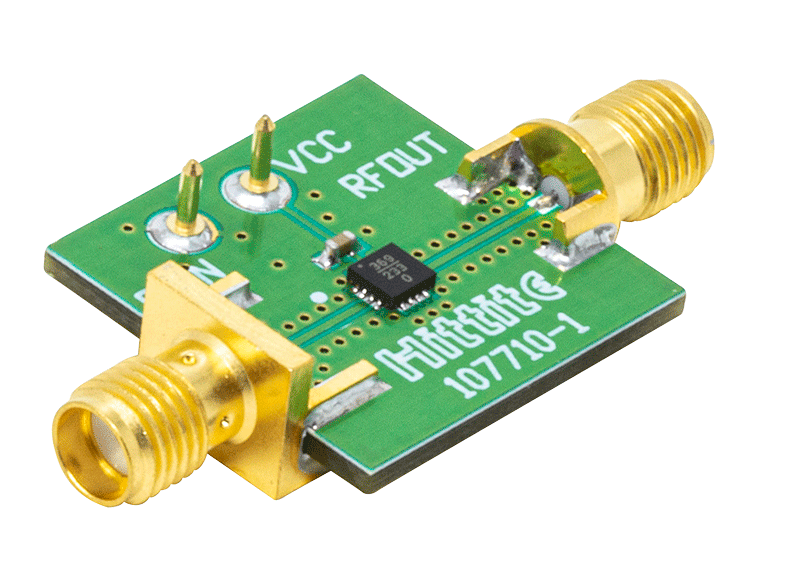

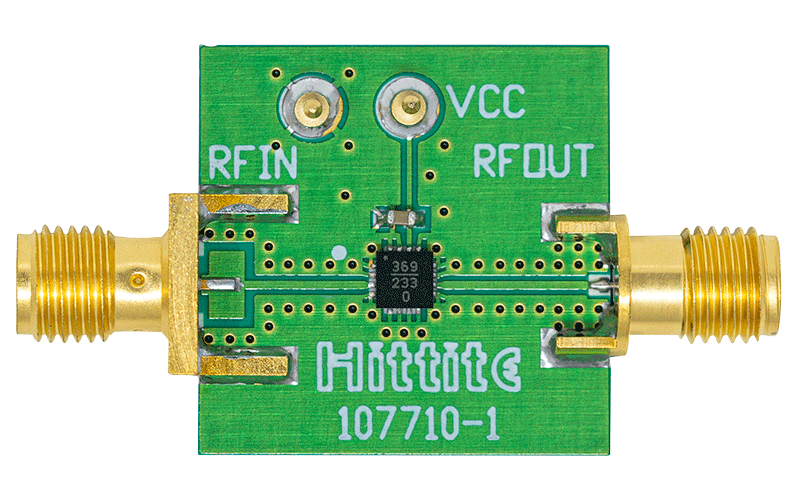

HMC369LP3 Evaluation Board
