製品概要
機能と利点
- 広帯域幅: 5 GHz ～ 18 GHz
- 位相シフト: >400
- 単一の正電圧制御
- 小型: 2.3 mm x 1.6 mm x 0.1 mm
製品概要

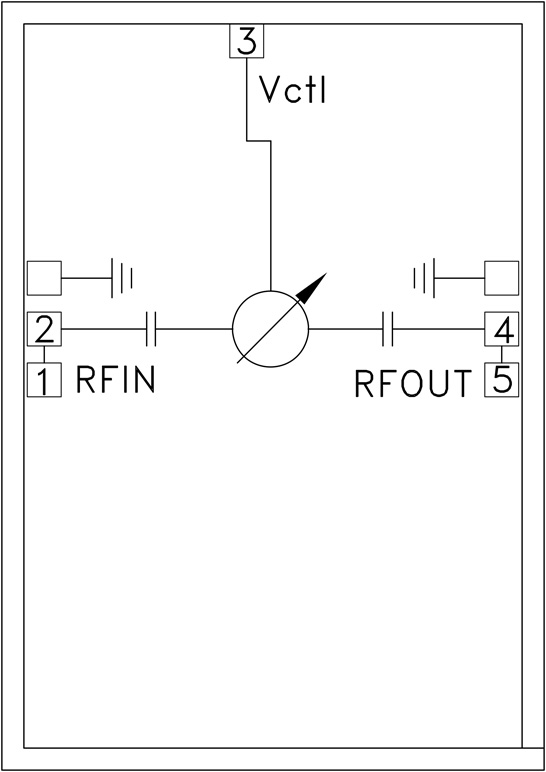

HMC247 は、0 V ～ +10 V のアナログ制御電圧で制御するアナログ位相シフタ・ダイです。HMC247 は、9 GHz で 0 度から 300 度まで、18 GHz で 0 度から 100 度まで連続的に位相シフトを変えることができ、位相シフトに対する挿入損失が一定です。位相シフトは制御電圧に対して単調増加します。制御ポートの変調帯域幅は 50 MHz です。このデバイスは挿入損失が低く小型であるため、光ファイバ・システムや試験装置のクロックの位相調整など、様々なアプリケーションに使用することができます。全てのデータは、直径 0.076 mm（3 mil）、最短 0.31 mm（12 mil）のリボン・ボンドを使用し、チップを 50 Ω 試験装置に接続して測定したものです。
アプリケーション
- 光ファイバ
- 防衛
- 試験装置
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
参考資料
-
Thermal Management for Surface Mount Components General Application Note11/11/2015PDF189 K
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
-
Semiconductor Qualification Test Report: GaAs HBT-A (QTR: 2013-00228)10/29/2015PDF762 K
ツールおよびシミュレーション
S-Parameters
ZIP
HMC247 S-Parameters
5.31 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC247 | 材料宣誓書（MD） | 信頼性データ | CHIPS OR DIE | |
| HMC247-SX | 材料宣誓書（MD） | 信頼性データ | CHIPS OR DIE | |
| ウェハ・ファブリケーション・データ |
