製品概要

機能と利点

  • 変換損失: 9 dB(代表値)
  • LO と RF のアイソレーション: 40 dB(代表値)
  • LO と RF のアイソレーション: 35 dB(代表値)
  • RF と IF のアイソレーション: 22 dB(代表値)
  • 入力 IP3: 18 dBm(代表値)
  • 入力 P1dB: 11 dBm(代表値)
  • 入力 IP2: 55 dBm(代表値)
  • パッシブ・ダブル・バランスド・トポロジー
  • 8 ピン、3 mm × 3 mm MINI_SO_EP

製品概要

HMC219B は超小型の汎用ダブル・バランスド・ミキサーで、露出パッドの付いた 8ピン・プラスチック表面実装ミニ・スモール・アウトライン・パッケージ(MINI_SO_EP)を採用しています。このパッシブ・モノリシック・マイクロ波集積回路(MMIC)ミキサーは、ガリウム・ヒ素(GaAs)金属半導体電界効果トランジスタ(MESFET)プロセスで製造されており、外付け部品やマッチング回路が不要です。このデバイスは、2.5 GHz ~ 7.0 GHz のアップコンバータ、ダウンコンバータ、2 相復調器、または位相コンパレータとして使用することができます。

HMC219B はバラン構造が最適化されているため、局部発振器(LO)と無線周波数(RF)および LO と中間周波数(IF)のアイソレーションが優れています。RoHS 準拠の HMC219B はワイヤ・ボンディングが不要で、量産向け表面実装方法に適しています。安定した MMIC 性能によりシステム動作が向上し、HiperLAN、U-NII、ISM に準拠したシステムを保証します。

アプリケーション

  • マイクロ波無線
  • 高性能無線ローカル・エリア・ネットワーク(HiperLAN)
    および無認可国内情報インフラストラクチャ(U-NII)
  • 産業科学医療用(ISM)

製品カテゴリ

マーケット&テクノロジー

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

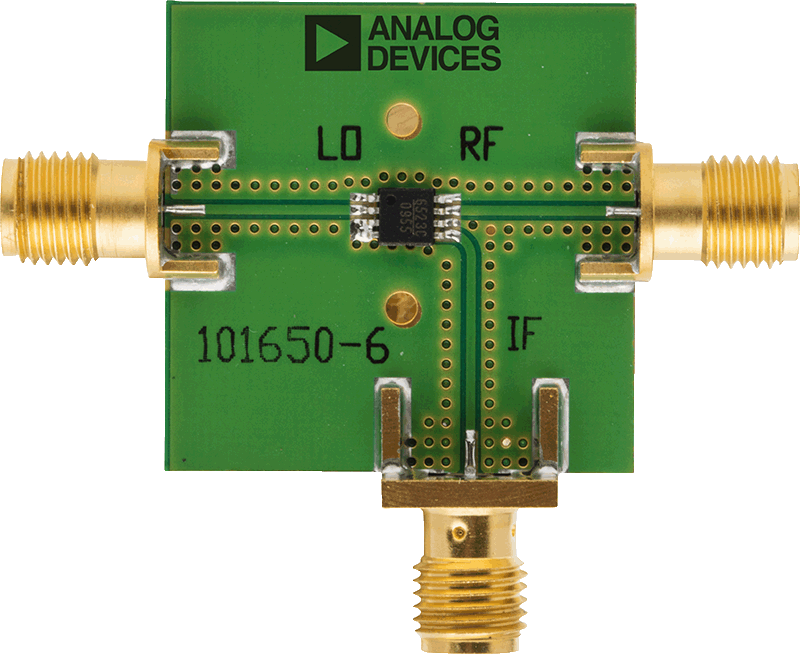

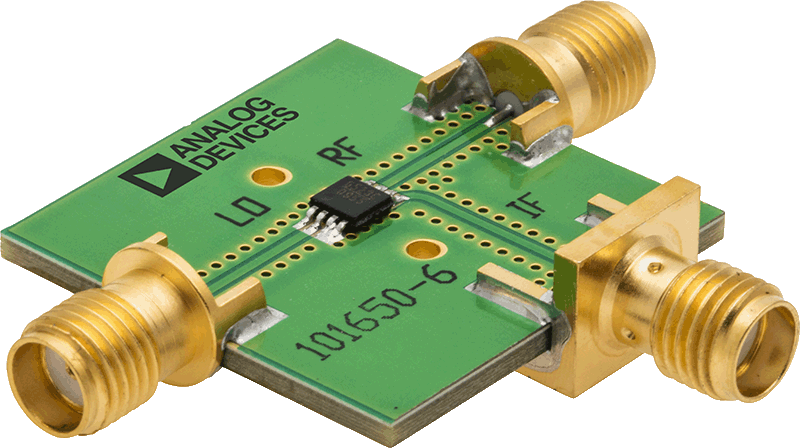

評価キット (1)

ツール

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
