製品概要
機能と利点
- デュアル出力: fO = 8.45 GHz ～ 9.3 GHz
- fO/2 = 4.225 GHz ～ 4.65 GHz
- POUT: 12 dBm
- 位相ノイズ: -116 dBc/Hz（100 kHz）
- 外付け共振器不要
- RoHS 準拠、5 mm × 5 mm SMT パッケージ: 25 mm²
製品概要
HMC1160 は、共振器、負性抵抗素子、バラクタ・ダイオードが組み込まれた MMIC 電圧制御発振器で、1/2 周波数を出力します。
この発振器はモノリシック構造であるため、全温度範囲で出力電力性能と位相ノイズ性能が優れています。
5 V 電源電圧からの電力出力は 12 dBm（代表値）です。この電圧制御発振器は、RoHS 準拠の SMT パッケージを採用しており、外付けマッチング部品を必要としません。
アプリケーション- ポイント to ポイントおよびマルチポイント無線
- 試験装置および工業用制御
- VSAT
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
-
Semiconductor Qualification Test Report: GaAs HBT-A (QTR: 2013-00228)10/29/2015PDF762 K
-
Package/Assembly Qualification Test Report: LP3, LP4, LP5 & LP5G (QTR: 2014-00145)4/22/2015PDF810 K
ツールおよびシミュレーション
設計ツール
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

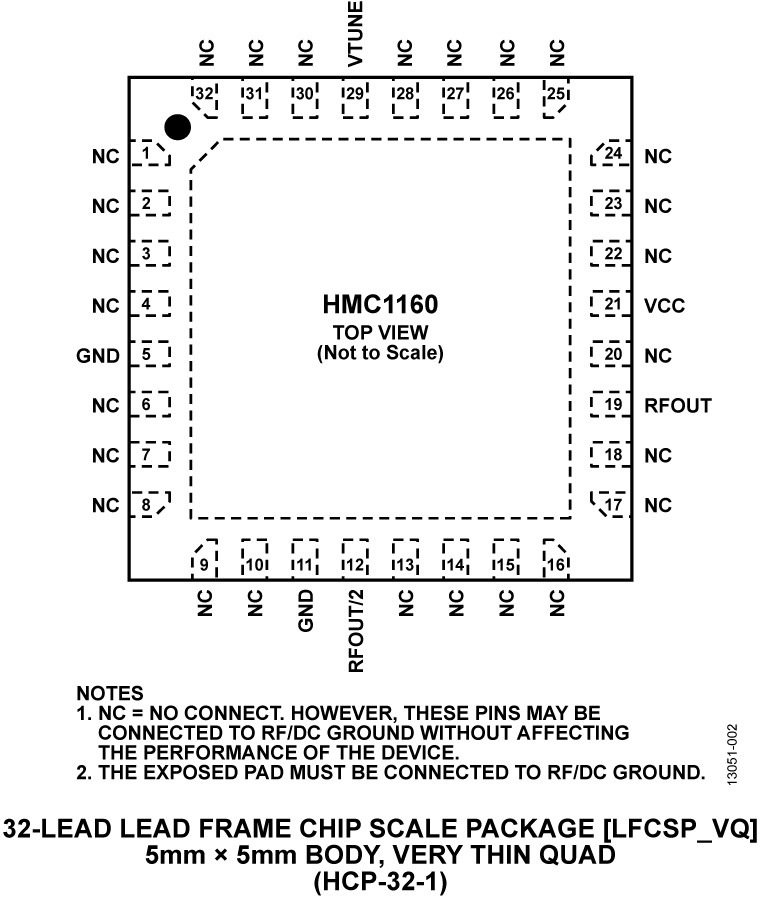

| HMC1160LP5E | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm w/ EP) | |
| HMC1160LP5ETR | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
